带Ω缓冲段的管路热弹性仿真分析模型

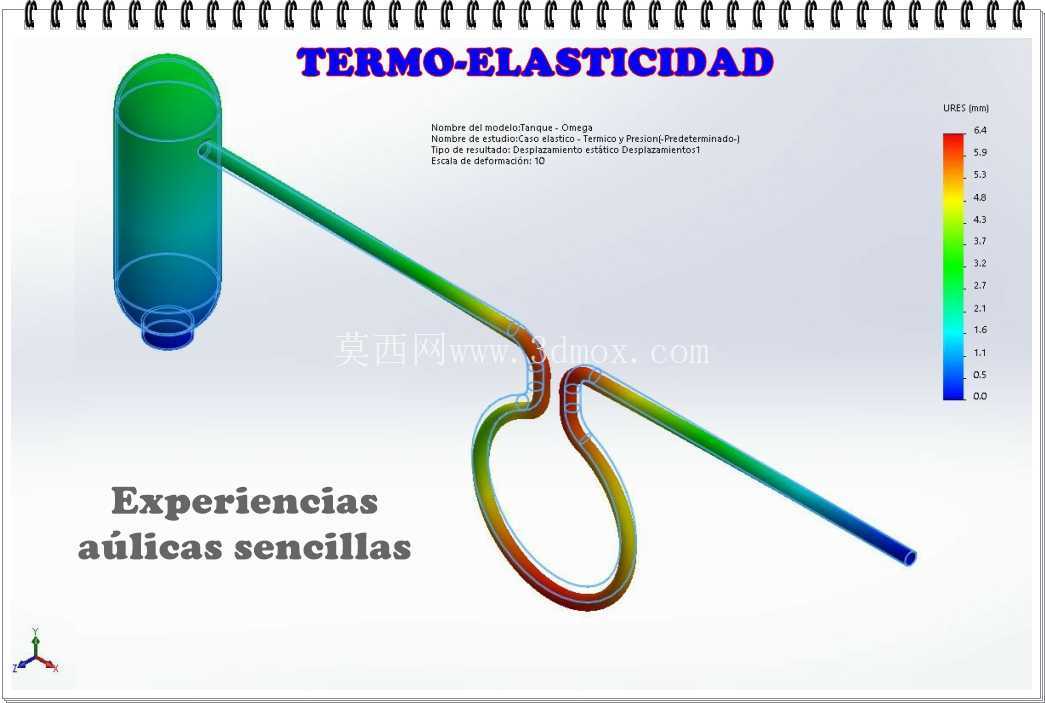

　　这套三维模型针对带Ω形缓冲弯段的连通管路做热弹性耦合分析搭建，核心应用场景覆盖电力设备冷却回路、化工介质输送管线、小型承压储液容器外接管路的热应力校核环节，尤其适配变压器外接冷却油路这类存在持续温差、管路需兼顾密封与热变形补偿的工况。从实际工程用途来看，这类管路一端连接承压储液腔体，另一端延伸至外接换热单元，运行过程中管内介质温度会随负载波动出现周期性变化，管路自身会因热胀冷缩产生轴向与径向变形，如果没有合理的缓冲结构，变形产生的内应力会直接作用在管路与腔体的焊接连接处，长期运行容易出现焊缝开裂、介质渗漏的问题，Ω形弯段的设计就是通过局部结构的柔性变形，吸收管路轴向的热伸长量，降低连接位置的应力集中水平。

　　模型的功能特性覆盖了热-结构耦合仿真的全流程要素，建模阶段还原了管路的真实壁厚、腔体连接端的倒角过渡、Ω弯段的曲率半径参数，同时预留了不同介质温度、环境对流系数的载荷施加边界，可直接用于稳态与瞬态热弹性分析。从设计思路层面拆解，直段管路的热伸长量与管路长度、材料线膨胀系数、温差值呈线性相关，当直段长度超过一定阈值后，端部约束位置的热应力会超过材料许用应力值，因此在距离腔体连接端特定位置设置Ω形缓冲弯，利用弯管段的弯曲变形抵消直段的轴向位移，设计过程中需要反复校核弯段的曲率半径，曲率过小会导致弯管位置的流体阻力激增，曲率过大则会降低变形补偿能力，同时还要兼顾弯段自身的承压能力，避免内部介质压力导致弯段出现鼓胀变形。

　　外形尺寸与安装边界方面，模型按照工程常用的小口径冷却管路比例搭建，储液连接端的接口尺寸匹配常规小型电力设备的出油口标准，直段管路的外径、壁厚参数符合低压流体输送用焊接钢管的规格要求，Ω弯段的中心高度、弯曲半径经过多轮仿真迭代，既保证足够的热变形补偿量，又不会占用过多的设备安装空间。安装边界上，模型还原了腔体端的固定约束条件、管路远端的支撑约束位置，仿真过程中可直接在对应位置施加固定约束、位移约束，模拟实际安装时的限位状态，温度载荷可根据实际运行的介质温度范围施加在管路内壁，同时在外壁设置自然对流或强制对流的换热边界，即可得到整个管路的温度场分布、热变形量、等效应力分布结果。

　　在实际工程应用中，这类模型可直接用于指导管路的结构优化，比如调整Ω弯段的位置、修改弯段的曲率参数、更换不同线膨胀系数的管路材料，都可以通过模型快速验证方案的可行性，避免直接做物理样机测试带来的成本与周期浪费。针对变压器冷却油路的特定场景，模型还考虑了油液介质的粘度随温度变化对管路受力的影响，在热结构耦合的基础上可进一步拓展流固耦合分析，校核油液流动过程中的脉动压力与热应力叠加后的管路强度，确保设备在满负载运行、环境温度极端变化的工况下，管路连接位置不会出现渗漏、开裂等失效问题。建模过程中对管路的连接焊缝位置做了局部网格细化处理，可精准捕捉焊缝位置的应力集中系数，为焊缝的强度校核、焊接工艺参数选择提供数据支撑，Ω弯段的位置避开了管路的支撑点，避免支撑约束限制弯段的自由变形，保证缓冲结构能充分发挥作用。
