带安装法兰的锥台型电源变压器基座结构

项目分类:变压器 发布时间:2025-01-13 ID:894951
  • 带安装法兰的锥台型电源变压器基座结构
  • 带安装法兰的锥台型电源变压器基座结构
  • 带安装法兰的锥台型电源变压器基座结构

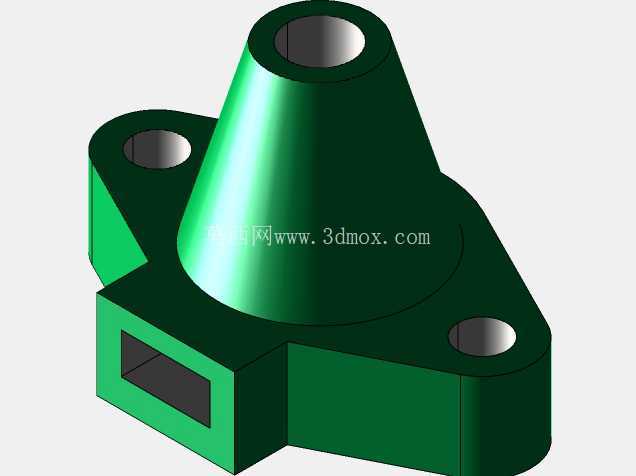

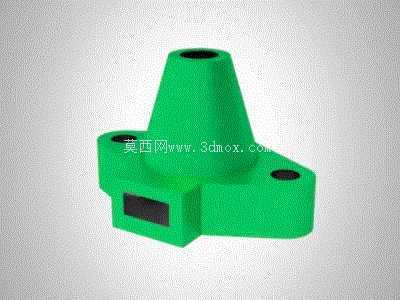

  在低压小功率电源适配、工控板卡供电、小型消费电子内置供电场景中,这类带三角安装法兰的锥台型绝缘基座是小型工频电源变压器的核心支撑与绝缘防护构件,日常接触的桌面小型适配器、工控柜内信号隔离供电模块、老式家电内置供电单元里,都能见到这类结构的身影。它的核心作用是承托内部的铁芯与绕组线圈,同时实现绕组与安装金属面板之间的绝缘隔离,预留的安装孔位可以直接将整个变压器组件固定在设备壳体或者PCB安装板上,避免工作过程中受振动出现移位、引脚脱焊的问题。

  从结构设计逻辑来看,底部的三角法兰布局并非随意设置,三个安装孔呈120°左右的夹角分布,相比两孔安装拥有更好的防转性能,相比四孔安装又能减少安装孔位的加工精度要求,哪怕安装面板上的孔位存在小范围的位置偏差,也能顺利完成固定,适配小批量设备组装时的公差容错需求。法兰与上方锥台主体做了平滑的圆弧过渡,没有尖锐的直角棱边,一方面是注塑成型时可以减少应力集中,避免塑料件冷却过程中出现缩痕、开裂的问题,另一方面也能避免组装过程中尖锐棱边划伤绕组的绝缘漆层,造成匝间短路的安全隐患。

  上方的锥台结构是为了适配绕组的绕制形态,小型工频变压器的绕组通常是分层绕制在骨架上,整体呈上窄下宽的形态,锥台内腔可以刚好贴合绕组的外部轮廓,减少内部的空余间隙,避免设备受冲击时绕组在壳体内出现窜动。锥台顶部的开孔是绕组引线的出线通道,初级与次级的引线可以从这个孔位穿出,直接连接到设备的供电电路上,孔位边缘做了圆角倒边处理,不会割伤引线的绝缘外皮,避免引线绝缘破损造成的漏电风险。

  法兰侧面预留的矩形开口是接线端子的安装位,部分需要外接接线的变压器型号,会在这个位置嵌入金属接线端子,用户不需要拆开壳体就能直接完成输入输出线的连接,适配不需要焊接引线的现场组装场景。整个构件的材质通常选用阻燃PBT或者电木材质,具备良好的绝缘性能与耐热性能,变压器长时间工作产生的热量可以通过壳体缓慢散发,同时即使绕组出现短时过热,壳体也不会出现熔融、引燃的问题,满足低压电器的安全防护要求。

  从安装边界来看,三个安装孔的中心距适配常见的小型变压器安装尺寸,安装后整体突出安装面板的高度不超过30mm,不会占用过多的设备内部空间,适合内部空间紧凑的小型电子设备使用。法兰的厚度控制在3mm左右,既可以保证安装时的结构强度,锁紧螺丝时不会出现法兰开裂的问题,又不会过度增加整个构件的重量,符合小型电子部件轻量化的设计要求。锥台顶部的出线孔内径刚好可以穿过3根标准的AWG22引线,满足常规小功率变压器初级、次级引线的出线需求,不会因为孔径过大导致异物进入壳体内部,也不会因为孔径过小造成引线穿设困难。

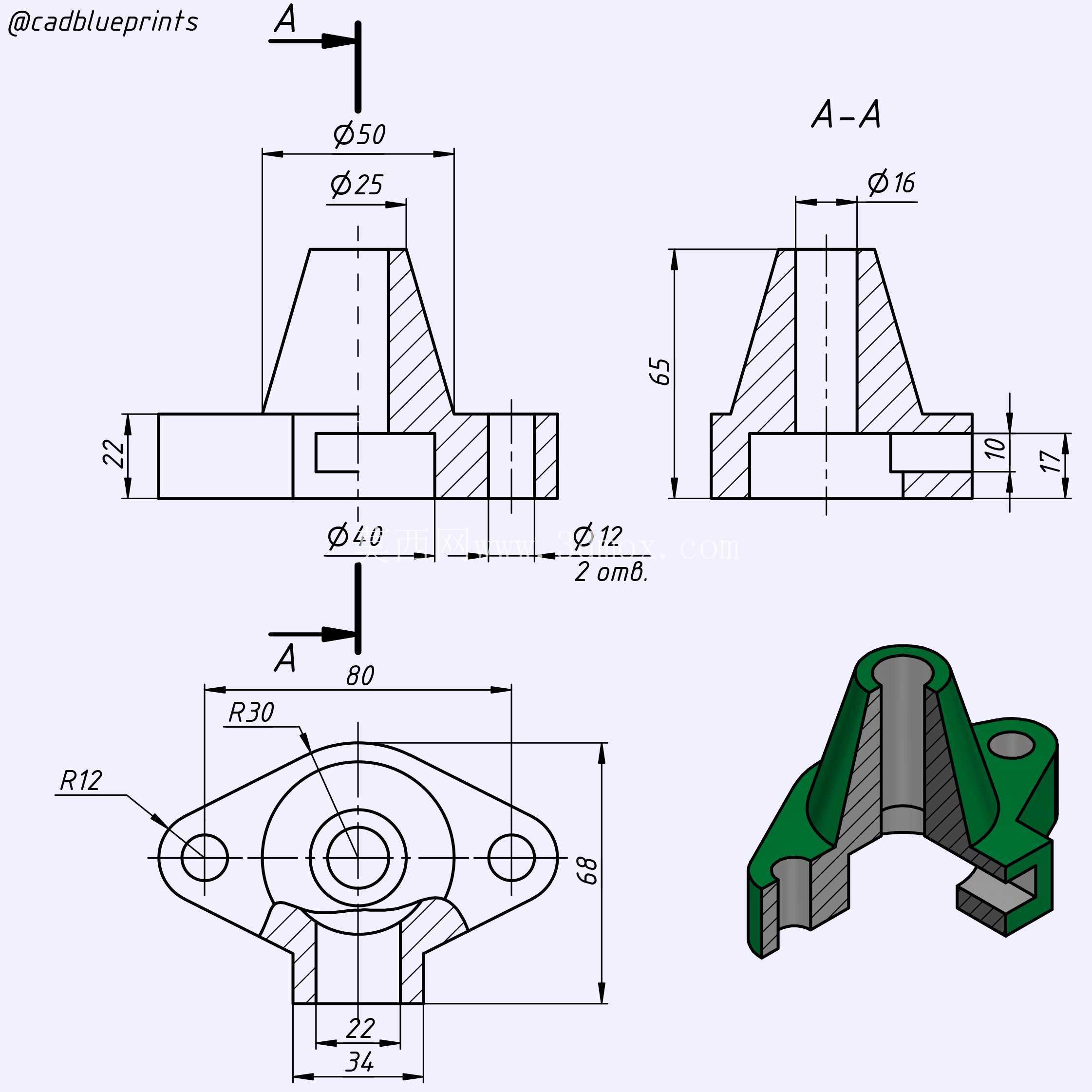

  在实际建模过程中,需要重点关注几个结构细节:一是法兰安装孔的位置度公差,需要控制在0.1mm以内,保证和标准安装面板的孔位匹配;二是锥台与法兰连接位置的拔模角度,通常设置1.5°的拔模斜度,方便注塑生产时的脱模;三是矩形接线口的边缘需要做0.5mm的止口设计,方便接线端子的嵌入固定,避免端子出现松动脱落的问题。另外整个壳体的壁厚要保持均匀,控制在2-2.5mm之间,避免壁厚差异过大导致注塑成型时出现缩水、气泡等缺陷,影响构件的绝缘性能与结构强度。这类结构虽然看起来简单,但直接关系到小型电源变压器的安装可靠性与使用安全性,每一处尺寸细节都需要结合实际的组装工艺、使用场景做反复的校核调整,才能满足批量生产与长期使用的要求。
