单自由度连杆式机械臂教学演示结构

　　这套单自由度连杆机械结构，最初的设计定位是面向高校机械原理课程的课堂演示教具，同时也可作为小型自动化工位上的定点取放执行单元使用。在常规的教学场景中，它可以直观展示平面连杆机构的运动轨迹、死点位置以及力传递特性，学生可以通过手动驱动或者搭配小型舵机驱动，直接观察连杆的运动过程，理解转动副之间的约束关系，相比课本上的平面示意图，实体结构能更清晰地展现各构件的运动干涉边界。如果应用在小型自动化生产场景中，它可以固定在工作台边缘，完成固定路径上的轻载物料转运，比如小型电子元件的工位间传递、轻型工件的上下料动作，因为只有一个驱动自由度，不需要复杂的运动控制算法，只需要控制驱动轴的正反转和转角，就能实现预设轨迹的往复动作，调试和维护成本极低。

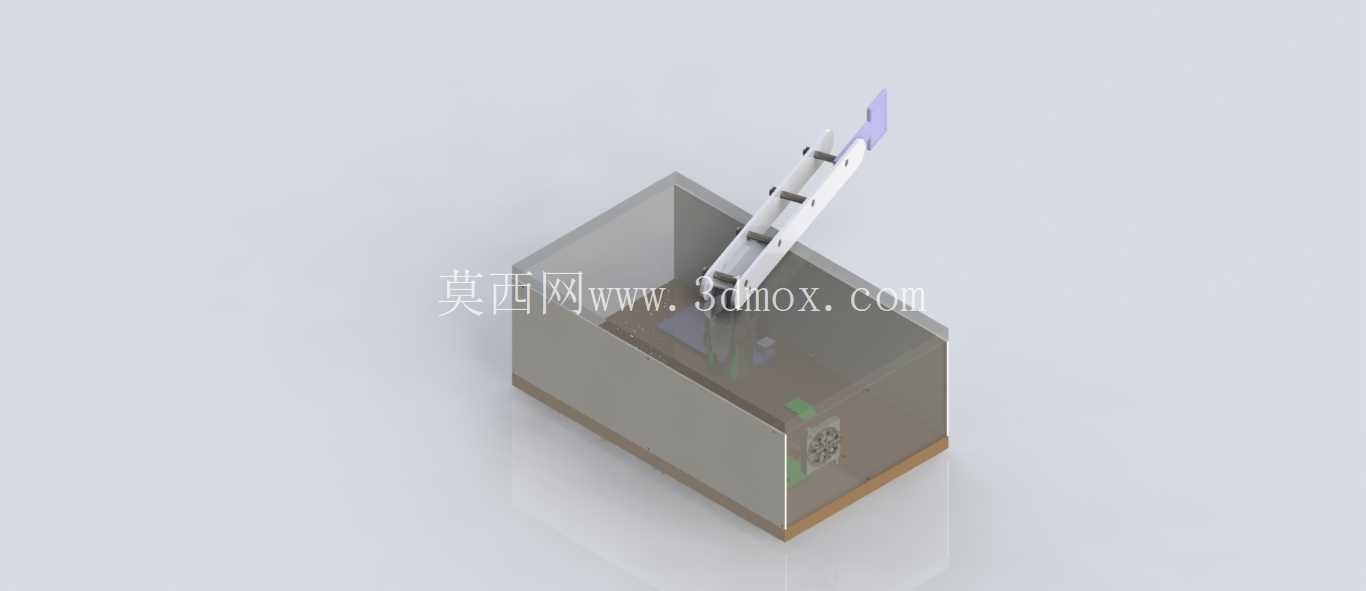

　　从结构设计思路来看，整个机构采用了开式串联连杆布局，所有转动副都采用同轴销轴连接，连杆主体采用等截面矩形型材加工，在保证结构刚度的前提下尽可能降低运动部分的自重，减少驱动端的负载。基座部分设计为带安装法兰的盒式结构，内部可以容纳驱动元件、传动齿轮以及位置检测传感器，基座底部预留了四个沉头安装孔，可以直接固定在铝型材工作台或者钢制安装板上，安装孔的位置公差按照IT7级精度设计，保证安装后驱动轴的回转中心与安装基准面垂直，避免连杆运动过程中出现卡滞。整个机构的运动部分完全暴露在外侧，没有额外的外壳遮挡，一方面是为了教学演示时能清晰看到每个关节的运动状态，另一方面也方便日常的维护和关节间隙调整，每个转动副的销轴端部都设计了锁紧螺母，长期使用出现间隙后可以直接调整螺母预紧，不需要拆解整个结构。

　　在尺寸边界上，基座的整体轮廓控制在150mm×120mm×80mm的范围内，不会占用过多的安装空间，完全伸展状态下机械臂的末端距离基座安装面的最大垂直高度为220mm，水平方向的最大作业半径为180mm，运动过程中整个机构的最大外轮廓包络尺寸不超过260mm×200mm×230mm，在工位布局时只需要预留出这个范围的安全空间，就不会和周边的工装、设备发生运动干涉。末端执行器的安装接口采用标准的20mm×20mm安装面，预留了两个M3的螺纹安装孔，可以根据实际使用需求更换夹爪、吸盘或者推料头等不同的执行元件，不需要对连杆主体结构做任何修改。

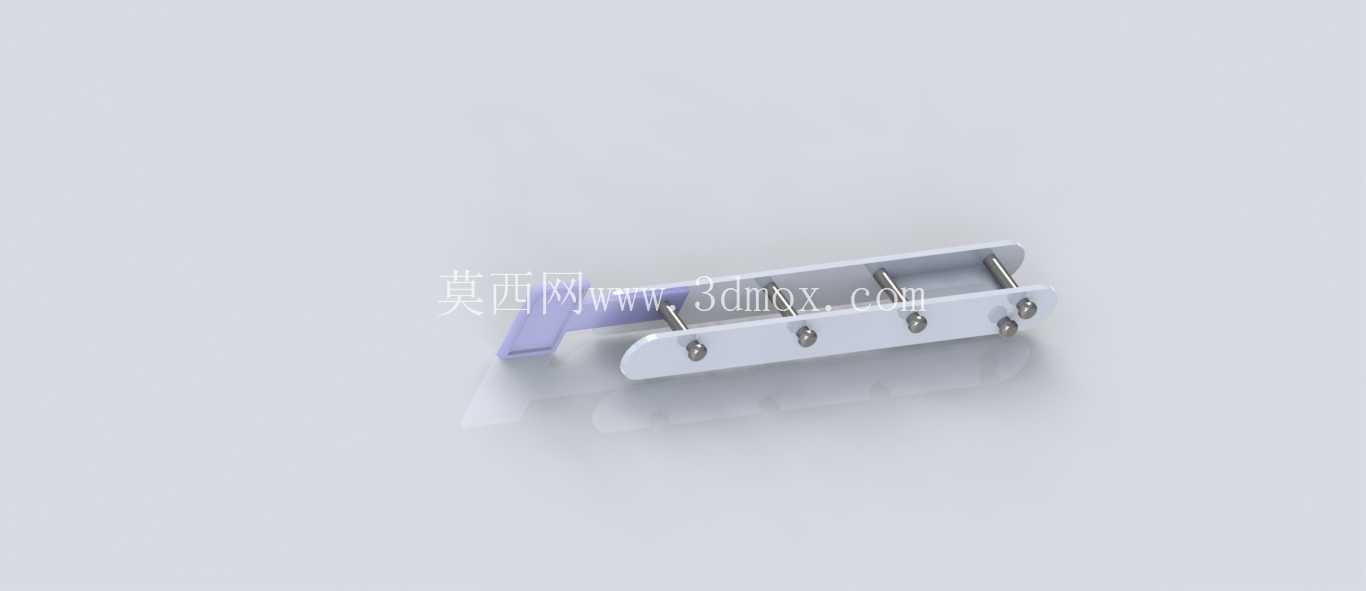

　　设计过程中特意对连杆的截面尺寸做了优化，在连杆的非受力区域做了减重槽设计，既降低了运动惯量，也保证了连杆在最大伸展状态下的挠度不超过0.2mm，满足轻载作业的精度要求。转动副的配合采用间隙配合，销轴和连杆孔之间加装了自润滑衬套，不需要频繁加注润滑油就能保证长期运行的顺畅性，适合教学场景下长期反复操作的使用需求。驱动端的安装位置设计在基座内部的中心位置，驱动轴和第一级连杆之间采用平键连接，传递扭矩的同时也方便拆卸更换连杆，整个结构的所有零件都采用常见的机械加工工艺就能完成生产，没有复杂的曲面或者特殊加工要求，加工成本低，也方便学习者拆解测绘，理解每个零件的加工工艺和装配关系。

　　在实际使用过程中，这套结构可以搭配不同的驱动模块实现不同的功能，如果是教学演示使用，可以搭配手动摇柄，手动控制连杆的运动角度，方便讲解不同位置的受力特性；如果是自动化工位使用，可以搭配步进电机或者舵机，搭配简单的限位开关就能实现定点位置的启停，完成固定节拍的往复动作。因为自由度少，运动轨迹完全由连杆的长度参数决定，只要在设计阶段确定好连杆的各段长度，就能精准复现预设的运动路径，不会出现多自由度机构的累计误差问题，作业稳定性非常高，适合对可靠性要求高、作业路径固定的简单搬运场景。
