水下作业带机械爪框架式探测机器人

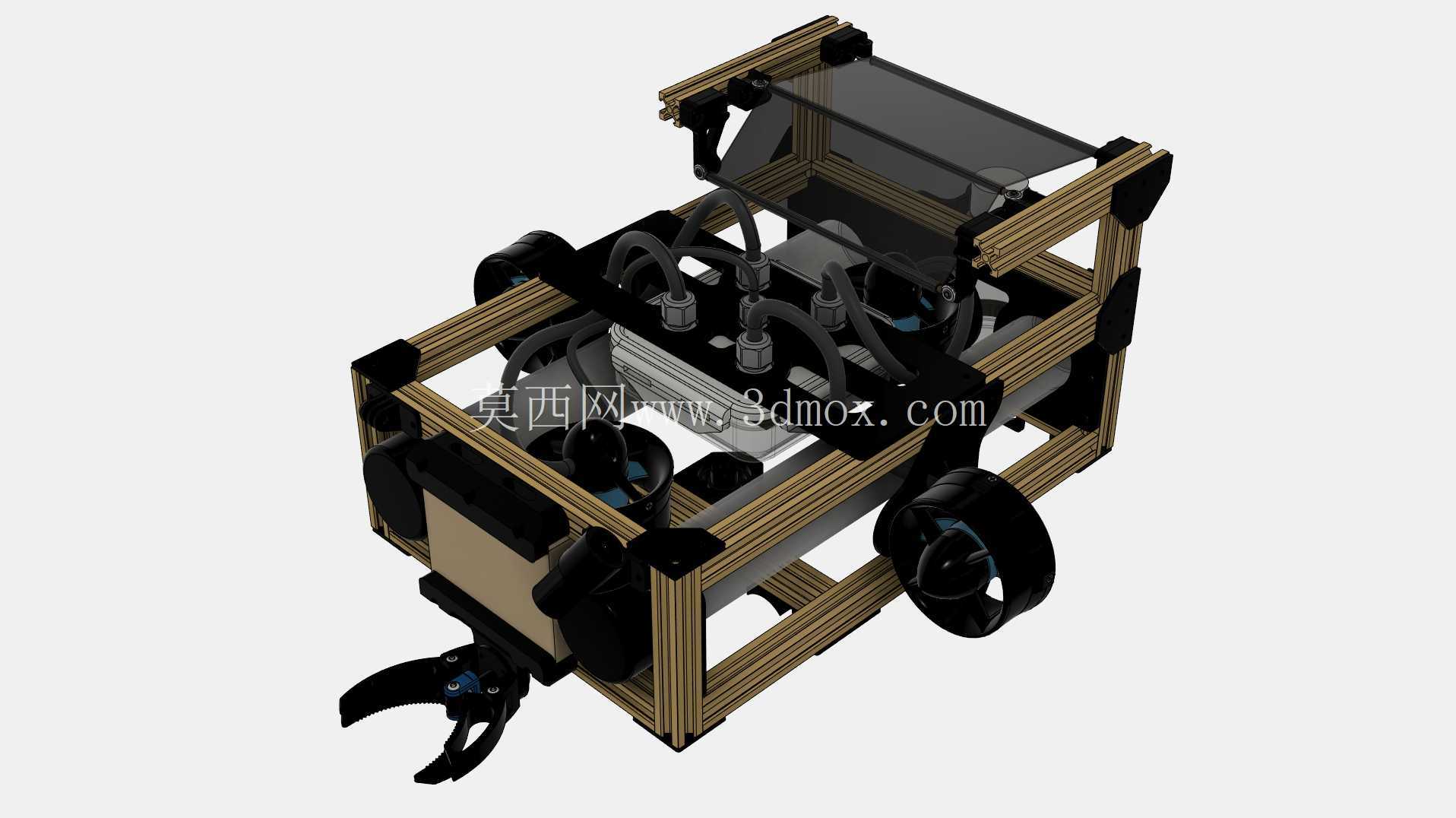

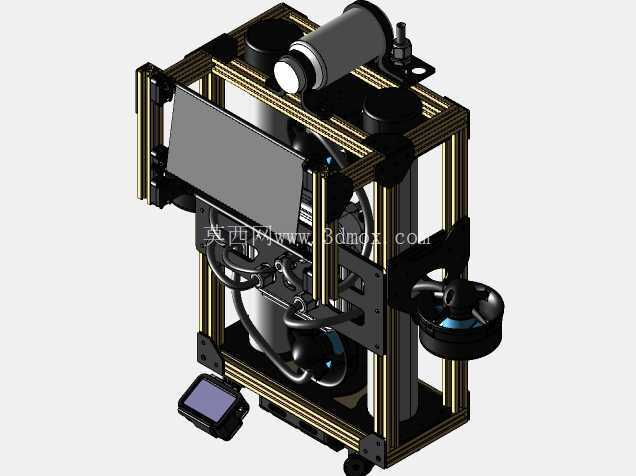

　　设备四周对称布置的推进器采用涵道式结构设计，分别对应水平进退、横向平移、垂直升沉、姿态转向四个维度的动力输出，推进器的安装支架与主框架采用快拆式连接，后期更换密封件或者维护叶轮时无需拆解整体框架，可大幅降低水下设备的岸基维护时长。设备上层预留了透明密封舱的安装位，可根据实际作业需求搭载摄像模块、照明模块或者水质检测传感器，密封舱与框架之间设置了减震胶垫，抵消推进器运转时产生的高频振动对精密传感元件的影响。从安装边界来看，设备整体外轮廓控制在小型水下作业载体的适配范围内，可通过单人便携投放，无需借助大型吊装设备，适配近岸浅水区、养殖塘、小型水库、管道内部等受限空间的水下作业场景。这款水下作业设备的框架采用镂空式型材搭建思路，整体结构优先考虑水下流体阻力优化与内部元器件的安装维护便利性，外围型材通过角件连接形成刚性承载主体，所有连接点位均做了密封避让设计，避免水体渗入连接缝隙造成结构腐蚀。前端搭载的两爪机械爪采用舵机直驱的传动结构，爪端做了防滑齿形处理，可适配不同形状的水下小型物件抓取作业，机械爪的俯仰关节预留了足够的转动角度范围，可覆盖设备正前方120度的作业区间，满足常规水下取样、杂物清理的动作需求。

　　在结构设计阶段，整体重心做了下沉处理，将配重块、电池组等重量较大的部件布置在框架下层位置，保证设备在水下航行时的姿态稳定性，避免出现侧翻或者俯仰角度失控的问题。框架的镂空结构除了降低水阻之外，还能减少水下杂物缠绕的概率，水流可顺利从框架间隙穿过，不会在设备尾部形成紊流影响航行精度。所有线缆的走线均沿着型材内侧的凹槽布置，通过扎带固定后不会外露在框架外侧，避免航行过程中线缆被水下障碍物勾挂造成损坏。机械爪的根部设置了力矩限制结构，当抓取物件的阻力超过设定阈值时会自动停止夹紧动作，既可以避免损坏被抓取的脆弱取样物件，也能防止舵机过载烧毁。

　　推进器的涵道外壁做了圆弧过渡处理，没有尖锐的外凸结构，降低设备在狭窄管道内移动时磕碰管壁造成卡滞的概率。设备顶部预留了系缆绳的挂点，可根据作业深度搭配不同长度的零浮力线缆，实现岸基供电与实时数据传输，也可搭载内置电池组实现短距离无缆自主作业。在实际应用场景中，这类设备可承担近岸水下结构目视检测、小型水下异物拾取、水产养殖区水下观测、市政排水管道内部巡检等工作，相比大型水下作业设备，其部署成本更低，操作门槛也更适配小型作业团队的日常使用需求。

　　框架型材选用的是抗腐蚀的非金属复合材质，长期浸泡在淡水或者轻度盐度的水体中不会出现锈蚀问题，连接角件采用高强度工程塑料注塑成型，兼顾结构强度与轻量化需求，整体设备在空气中的重量控制在单人可搬运的范围内，作业时无需额外配备辅助投放人员。设备底部预留了可拓展的安装孔位，可根据不同作业场景加装扫测声呐、水样采集器、清淤刷头等功能附件，拓展性可覆盖多数常规浅水作业的需求。在密封设计上，所有贯穿框架的动力轴、线缆接口均采用双O型圈密封结构，静密封点位做了平面密封胶辅助处理，可满足常规浅水作业的水压密封要求，避免水体渗入内部舱室损坏电路元件。
