L型带筋安装固定支座结构设计

　　这类L型带加强筋的安装固定支座，在工业装配场景里的应用覆盖范围极广，小到低压电控柜内的元器件安装固定，大到输送线侧边的检测元件、小型气动元件的承载安装，都能见到这类结构的身影。它的核心作用是在两个垂直的安装面之间建立刚性连接，把需要固定的部件牢牢锁止在垂直于安装基面的位置，避免设备运行过程中因为振动、外力冲击出现部件移位、连接松脱的问题。

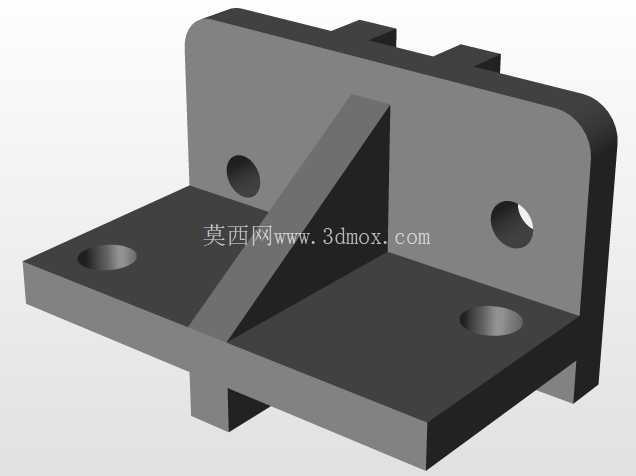

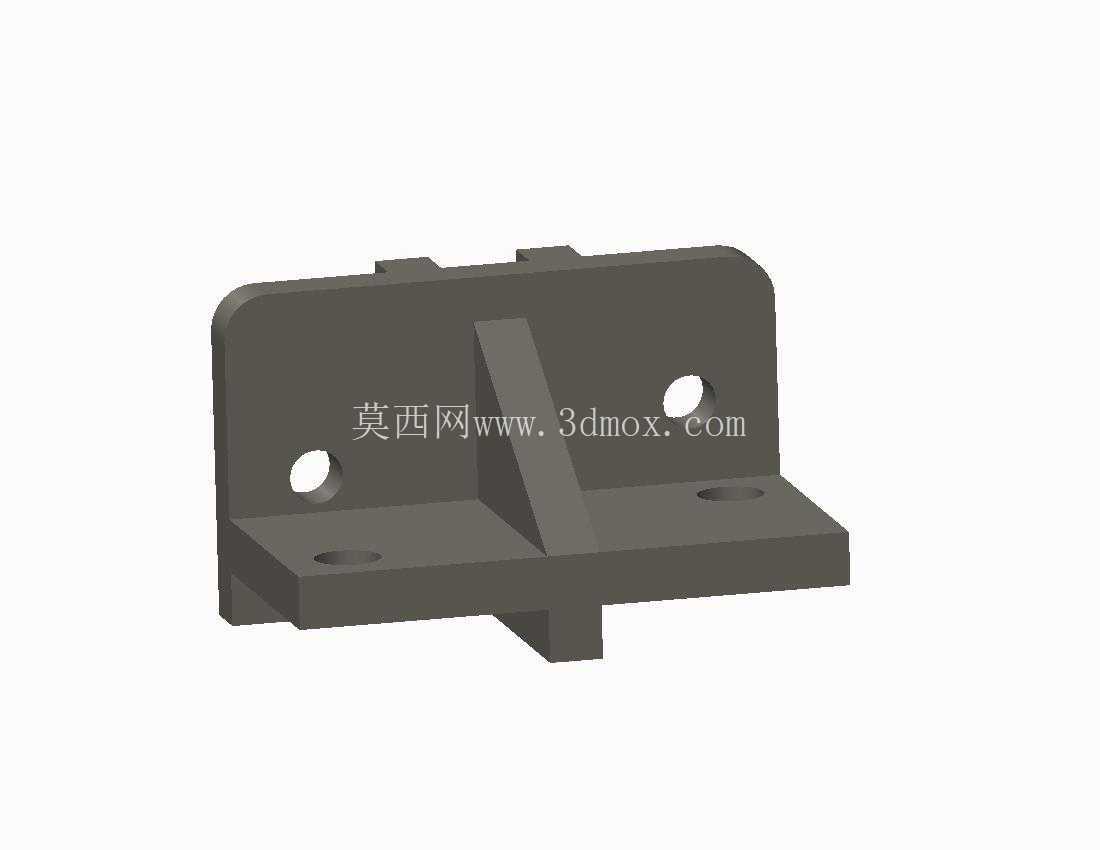

　　从结构设计逻辑来看，这个支座采用垂直立板加水平底板的L型主体构型，立板与底板之间设置了三角形加强筋，这一设计是典型的刚度优化方案——如果去掉中间的加强筋，仅靠L型折弯或者直角拼接的结构，在承受垂直于立板方向的载荷时，直角连接处会产生极大的应力集中，长期受载很容易出现变形甚至断裂，而三角形加强筋直接把立板的受力传导到底板上，大幅提升了整体的抗弯折能力，在同等材料厚度下，带筋结构的承载能力可以达到无筋结构的3-4倍，同时还能控制整体重量，不会因为追求刚度盲目增加板材厚度造成材料浪费。

　　安装边界的设计上，水平底板上设置了两个沉头安装孔，孔位做了沉台处理，安装时螺栓头可以完全沉入沉台内，不会突出底板表面，保证支座安装后底板与安装基面完全贴合，不会因为螺栓头突出导致安装倾斜、支撑不稳的问题；垂直立板上设置了两个通孔，用于固定需要安装的功能部件，孔位的间距经过匹配常规工业元器件的安装孔距设计，能适配多数小型传感器、气动阀件、接线端子排的安装需求。立板顶部设置了两个小型定位凸台，在部件安装时可以起到预定位的作用，装配时不需要反复调整部件位置，对准凸台就能快速找正安装位置，提升现场装配的效率。

　　尺寸设计上，这类支座的整体尺寸属于小型安装件范畴，水平底板的长度略大于垂直立板的宽度，保证安装后的支撑稳定性，底板的厚度与立板厚度保持一致，加强筋的厚度略小于主板厚度，既保证加强效果，又避免筋位过厚导致注塑或者铸造过程中出现缩孔、变形的问题。所有的棱边都做了小圆角过渡处理，一方面是避免加工、装配过程中尖锐棱边划伤操作人员，另一方面也能减少直角处的应力集中，提升结构的抗疲劳性能，在设备长期运行产生持续振动的工况下，圆角过渡的结构比直角结构的使用寿命更长。

　　实际选型应用时，需要先确认安装基面的平面度，如果基面存在明显的凹凸不平，即使支座本身的加工精度再高，安装后也会出现受力不均的问题，容易导致固定的部件出现位置偏差。安装时先通过底板的沉头孔把支座固定在基面上，拧紧螺栓时要采用对角拧紧的方式，避免单个螺栓先拧紧导致支座出现倾斜，待支座完全固定贴合基面后，再把需要安装的部件固定在立板上，拧紧立板螺栓时也要注意控制扭矩，避免扭矩过大导致立板出现变形。如果是用于有较强振动的工况，还可以在底板与基面之间加装薄橡胶减震垫，进一步抵消振动传导，提升连接的可靠性。

　　这类支座的结构看似简单，但每一处细节设计都对应实际装配和使用中的需求，没有多余的冗余结构，在满足承载、安装功能的前提下，尽可能压缩了整体占用空间，适合在设备内部安装空间紧凑的场景使用，不会因为支座本身的体积过大占用过多的设备内部空间，影响其他部件的布局。
