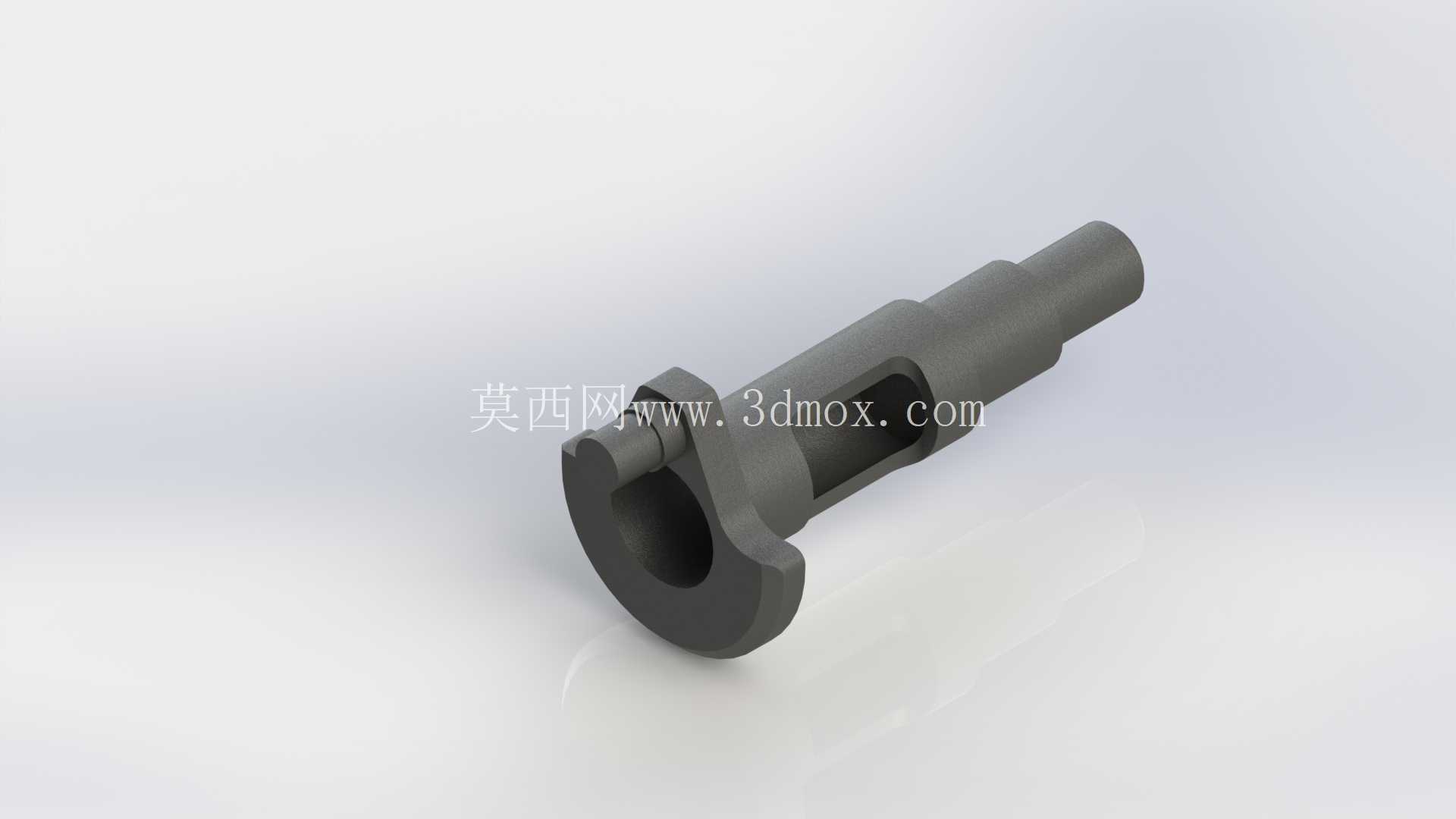

带钩头开槽轴类机械连接传动零件

　　这类带钩头开槽的轴类零件，常应用在中小型传动机构、工装夹具锁紧单元以及小型设备的定位连接场景中，比如轻工包装设备的间歇传动工位、小型工装的快锁定位模块，还有部分检测设备的样件夹持轴组里，都能见到同结构零件的身影。从实际功能来看，它一端的钩头结构主要承担轴向限位与卡扣锁紧的作用，当轴穿入对应安装孔位后，钩头可以卡入配套的卡槽内，避免轴在传动过程中出现轴向窜动，尤其是在存在往复冲击载荷的工位上，这种钩头结构相比普通平键限位，能承受更大的轴向瞬时冲击力，减少轴件从安装位脱出的风险。轴身中段的开槽设计，主要是为了配合锁紧销或者拨叉组件使用，当外部拨叉卡入开槽位置时，可以带动轴件完成小角度的转动或者轴向的小幅位移，实现工位切换或者锁紧释放的动作，开槽的侧壁做了微小的倒角处理，能减少拨叉动作时的卡滞概率，降低长期往复动作带来的侧壁磨损。

　　从设计思路上看，这类轴件没有采用复杂的异形结构，整体以回转体为基础构型，加工时可以先通过普通车削完成外圆、端面以及钩头外轮廓的粗加工，再通过铣削工序加工中段的开槽以及钩头的卡扣型面，最后做表面的去毛刺和调质处理，加工工序相对简单，适合中小批量的生产制造，能有效控制加工成本。轴身的直径采用阶梯式设计，不同轴段的直径差控制在合理范围内，既满足不同安装位的配合公差要求，也避免了直径突变带来的应力集中问题，在轴径变化的过渡位置，都设计了圆弧过渡角，能分散轴件承受扭矩时的应力，减少长期交变载荷下出现断裂的风险。

　　从安装边界来看，该轴件的长径比控制在合理区间，安装时需要保证两端支撑位的同轴度公差在0.02mm以内，避免轴件转动时出现偏摆，影响传动精度。钩头端的安装卡槽需要和钩头的型面保持0.1mm以内的配合间隙，间隙过大会导致轴向窜动量超标，间隙过小则会出现安装卡滞，甚至在热胀冷缩时出现抱死的情况。中段开槽的宽度需要和配套拨叉的厚度保持0.05-0.1mm的配合间隙，保证拨叉动作顺畅的同时，减少动作间隙带来的传动误差。轴的伸出端为光轴设计，可以配套安装传动齿轮、同步带轮或者滚轮组件，根据不同的应用场景更换末端的执行元件，拓展零件的适用范围。

　　在实际选型应用时，需要根据工位的最大传递扭矩核算轴件的最小轴径，该结构的轴件采用中碳钢材质调质处理后，能满足大部分轻载传动工位的强度要求，如果应用在载荷更大的场景，可以更换为合金钢材质做表面淬火处理，提升轴件的表面硬度和整体强度。钩头的卡扣面需要保证足够的平面度，避免卡扣接触时出现点接触导致的局部压溃，开槽的底面需要和轴的轴线保持平行，否则拨叉动作时会出现别劲的情况，加速拨叉和开槽的磨损。这类轴件在装配时，通常会在轴的表面涂抹少量的润滑脂，减少和安装孔之间的滑动摩擦，提升零件的使用寿命，同时也方便后期的维护拆卸。
