多段拼接式仿真玩具火箭结构设计

　　这款多段拼接式玩具火箭的结构设计，最初的出发点是面向结构建模练习场景，同时兼顾儿童益智拼装玩具、科教展示教具的实际使用需求，在结构拆分、外形还原、装配逻辑上都做了贴合实际使用场景的考量。从实际应用场景来看，这类拼装式火箭模型既可以作为中小学航天科普课程的实操教具，让学生在拼接过程中了解火箭的基本分段结构，也可以作为桌面创意摆件，或是建模爱好者练习装配建模、材质渲染的参考案例，部分结构简化的版本也可作为低龄儿童的益智拼装玩具，锻炼手部精细动作与空间认知能力。

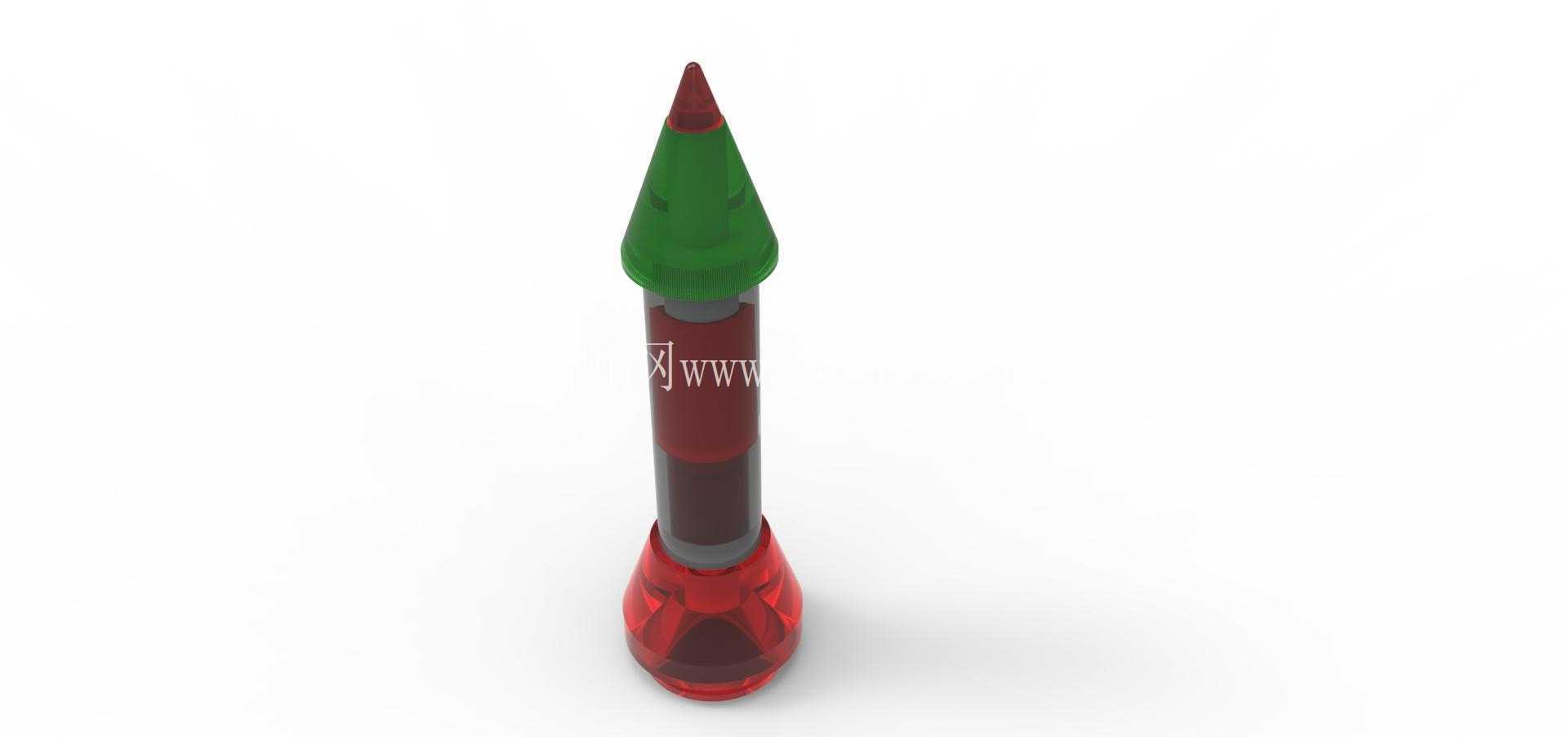

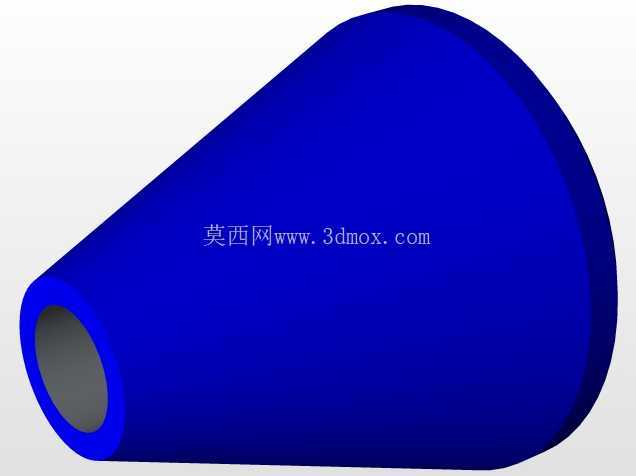

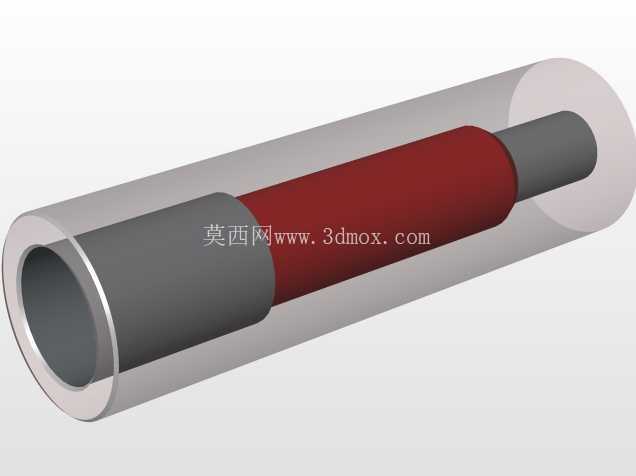

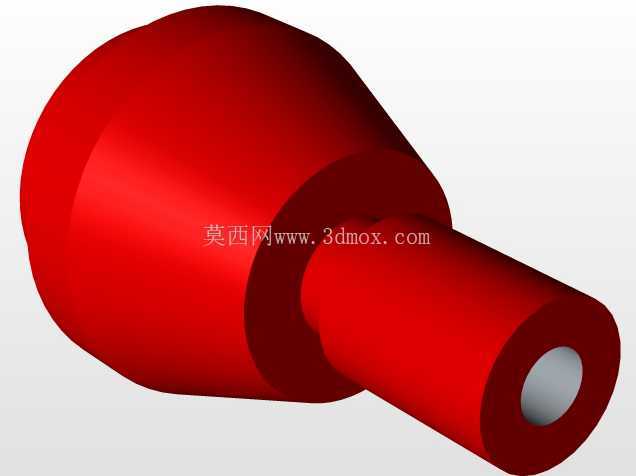

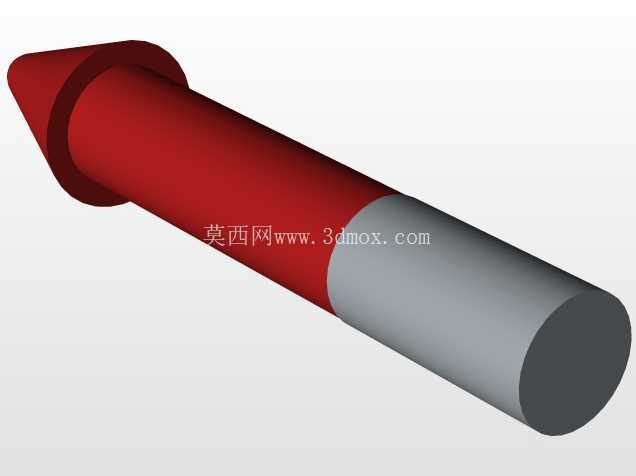

　　在产品功能特性上，整个火箭采用三段式分体拼接结构，分别对应头部整流罩段、中部箭体段、尾部尾翼段，各段之间采用止口配合的卡扣结构，不需要额外粘接或者紧固件就可以完成组装，拆卸也十分方便，既可以整体摆放展示，也可以拆分后单独观察各段的外形结构。头部整流罩采用锥度渐变的曲面设计，尖端做了R2的圆角钝化处理，避免尖锐边角造成划伤，完全符合玩具类产品的安全设计要求；整流罩下部做了15度的锥面过渡，和中部箭体衔接时没有突兀的台阶，整体线条流畅还原真实运载火箭的整流罩外形特征。中部箭体为等直径圆柱结构，表面做了半透明材质的结构设计，可以直观看到内部的简化储舱、模拟管路结构，作为科教教具使用时，能够更清晰地展示火箭箭体的内部布局逻辑，箭体两端的拼接止口做了0.2mm的间隙配合公差，反复拆装也不会出现卡滞或者松动脱落的问题。尾部段集成了四个对称分布的尾翼结构，尾翼采用后掠翼外形设计，和尾部的发动机喷管段做了一体化的曲面过渡，喷管部分采用收敛-扩张的典型拉瓦尔喷管外形，还原真实火箭发动机的喷口特征，尾部底面做了平整的支撑平面，不需要额外支架就可以稳定直立放置在水平桌面上，摆放时的重心经过校核，整体重心落在箭体中下部，直立状态下倾斜15度不会发生倾倒，稳定性满足日常摆放的需求。

　　从设计思路上来说，整个模型的结构拆分完全围绕易装配、易加工、安全无锐角三个核心原则展开，没有做多余的复杂细碎结构，所有的边角都做了倒圆角处理，最小圆角不小于R1，避免3D打印或者注塑生产时出现应力集中的问题，也避免使用过程中划伤使用者。各段的拼接止口长度设计为8mm，配合面做了1度的脱模斜度，如果采用注塑工艺生产可以直接脱模，不需要额外的抽芯结构，大幅降低生产制造成本；如果是3D打印制作，各段的摆放方向都可以沿着箭体轴向竖直放置，不需要添加过多支撑，打印完成后只需要简单打磨支撑面就可以完成装配，对DIY爱好者十分友好。

　　外形尺寸与安装边界方面，整个火箭组装完成后的总高度为180mm，箭体最大直径为35mm，尾翼最大外轮廓直径为52mm，底部支撑面的直径为30mm，整体尺寸小巧，既可以放在掌心把玩，也不会占用过多桌面摆放空间。各拆分部件的最大尺寸不超过100mm，完全适配普通桌面级FDM3D打印机的打印成型尺寸，不需要拆分打印就可以一次性制作单个部件。装配完成后整体的径向跳动量控制在0.3mm以内，各段拼接后同轴度良好，不会出现歪头、尾翼偏斜的问题，整体外形规整。在材质适配性上，设计时预留了不同材质的搭配空间，头部整流罩可以采用不透明的绿色硬质塑料，中部箭体采用半透明的红色PETG或者PMMA材质，尾部采用半透明的红色材质，既可以通过颜色区分不同的功能段，也能通过半透明材质展示内部结构，不需要额外上色就有不错的展示效果；如果作为儿童玩具使用，也可以全部采用软质TPU材质制作头部，进一步提升使用安全性。

　　在结构细节处理上，所有的拼接配合面都做了0.1mm的容差设计，考虑到不同加工方式的精度误差，不管是3D打印的PLA材质，还是注塑生产的ABS、PP材质，都可以顺利完成装配，不会出现过紧装不上或者过松容易脱落的问题。尾翼部分的厚度设计为3mm，有足够的结构强度，日常把玩、轻微摔落都不会出现断裂的问题，箭体的壁厚设计为2mm，在保证整体结构强度的同时尽可能减轻重量，整体成品重量控制在50g以内，拿取十分轻便。作为建模练习案例使用时，整个模型涵盖了旋转凸台、扫描、曲面放样、抽壳、阵列等常用的三维建模命令，非常适合初学者练习基础建模操作，掌握曲面过渡、配合公差设计、装配体干涉检查的基本方法，也可以作为渲染练习的素材，练习半透明材质、塑料材质的渲染参数调整。
