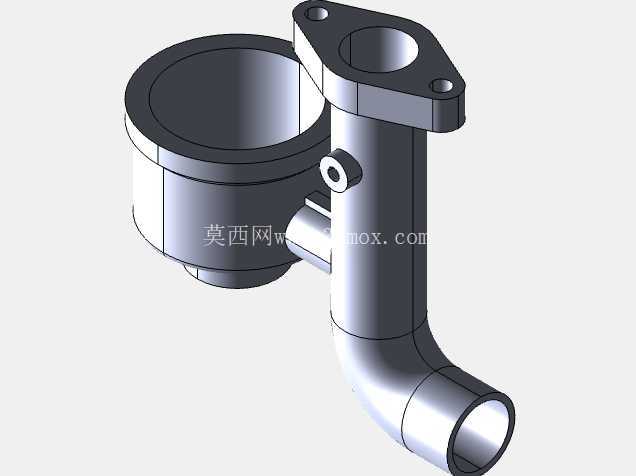

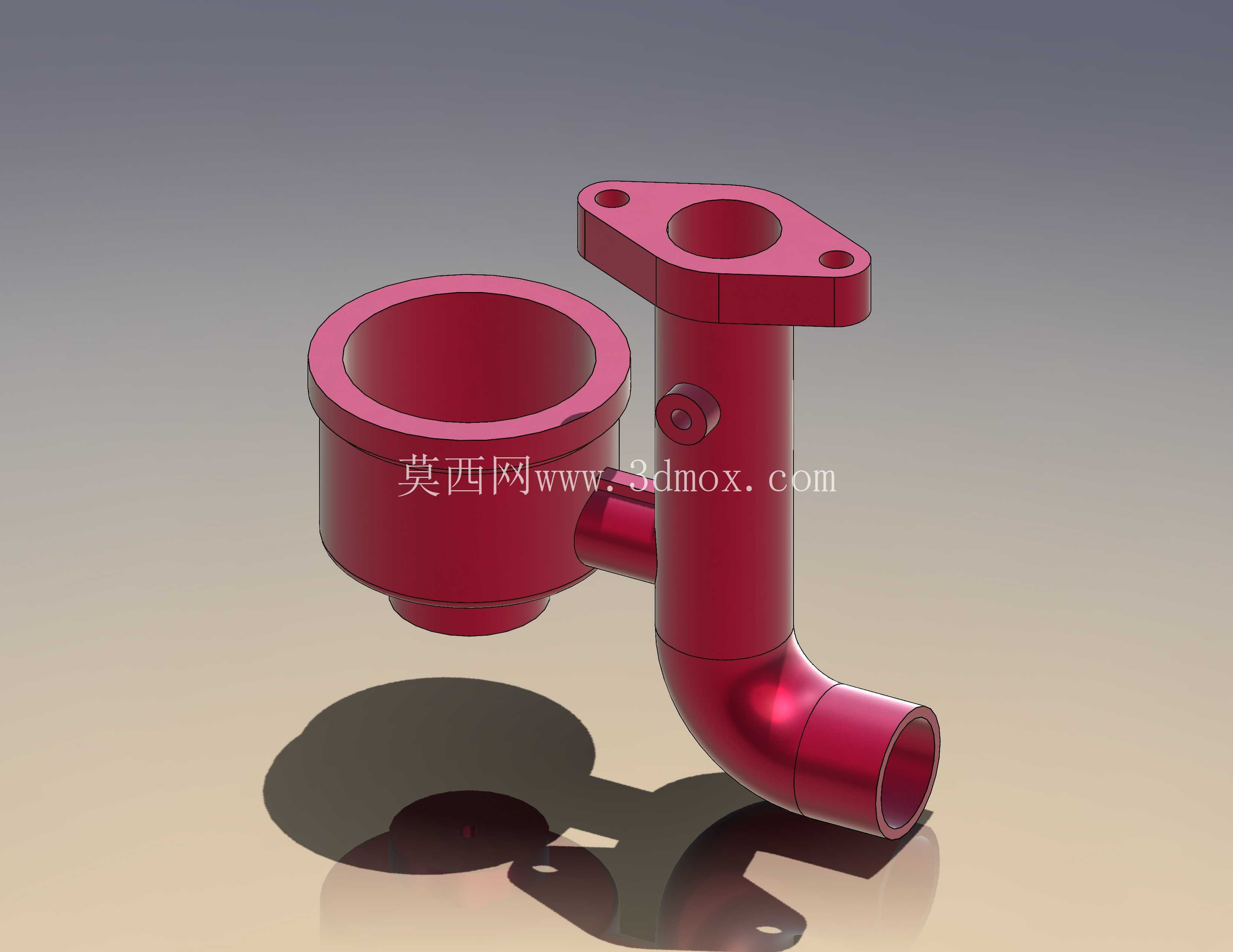

AISI1020钢制弯管带法兰连接接头

　　从结构设计逻辑来看，主体采用90度弯管走向，一端为大口径敞口承插结构，用于对接大管径的硬管或者软管总成，承口边缘做了加厚处理，避免管路插接时出现端口变形，承口外侧的环形凸台一方面可以作为管路安装时的轴向定位挡边，另一方面也能增强端口的结构强度，承受管路锁紧时的径向挤压力；另一端为等径直管插口，用于插入对接端的管路或者阀口，插口端部做了微小的倒角处理，方便装配时快速导入，不会刮伤对接件的密封面。这类弯管式带安装法兰的钢制接头，常应用在中小型液压动力单元、润滑系统、低压流体输送管路的转角连接场景，也会配套在小型内燃机的外围辅助管路、工业设备冷却循环回路中，承担管路转向、接口转接、固定支撑的多重作用，区别于普通标准弯头，这类带一体式安装法兰的接头不需要额外配置管夹固定，自身就能通过法兰上的安装孔完成与设备面板、支架的刚性连接，能有效降低管路运行过程中的振动偏移风险。

　　侧面伸出的安装支耳与弯管主体为一体式结构，支耳上设置两个对称的安装通孔，孔位周边做了局部凸台加厚，避免螺栓锁紧时支耳出现应力开裂，支耳与弯管衔接的位置做了大半径圆角过渡，分散应力集中点，即使在管路存在轻微振动的工况下，也不会出现衔接处断裂的问题。弯管的转弯位置采用平滑的圆弧过渡，没有直角拐点，能有效降低流体在管路转向处的阻力损失，减少湍流产生的概率，同时弯管的壁厚保持均匀一致，不管是采用切削加工还是铸造成型，都能避免出现壁厚不均导致的强度薄弱点。支耳上的小直径凸台结构，是用于安装定位的止口，装配时可以卡入安装面板的对应定位孔中，不需要额外调整对接位置，就能保证管路的走向精度，降低现场装配的调整难度。

　　从安装边界来看，大口径承口的端面与支耳安装面的垂直距离经过精准控制，装配后承口端面不会与安装面板产生干涉，插口端的伸出长度也预留了足够的管路套接空间，不会出现对接长度不足导致的管路脱落问题；整体结构的所有外边缘都做了圆角处理，没有尖锐的毛刺棱角，既可以避免装配过程中划伤操作人员，也能减少应力集中对零件疲劳强度的影响。这类零件采用AISI1020低碳钢制作，材料的焊接性能、切削加工性能优良，后续可以根据实际使用工况做镀锌、发黑或者喷漆的表面处理，提升防锈耐腐蚀能力，适配不同的工作环境。

　　在建模过程中，旋转特征用于构建弯管两端的直段筒体与承口结构，凸台拉伸用于生成安装支耳、定位凸台这些附加结构，扫描特征完成弯管段的平滑过渡造型，剪切扫描用于加工出安装孔、定位止口这些去除材料的结构，最后通过圆角特征处理所有的衔接边缘与外棱角，保证整个零件的结构合理性与工艺可行性，所有特征的参数设置都匹配实际加工的工艺要求，比如拔模角度、圆角半径都符合常规切削加工或者精密铸造的工艺范围，不会出现无法加工的不合理结构。在实际选型应用中，这类接头可以替代传统的标准弯头加独立管夹的组合方案，减少装配零件数量，降低管路系统的整体成本，同时一体式的结构也减少了潜在的泄漏点，提升管路系统的运行可靠性，在一些安装空间紧凑、无法布置额外管夹的设备内部，这类自带安装固定结构的接头优势尤为明显，不需要额外预留管夹的安装空间，就能完成管路的转角连接与固定，大幅提升狭小空间内的管路布局灵活性。
