窗体块异形结构三维建模设计作品

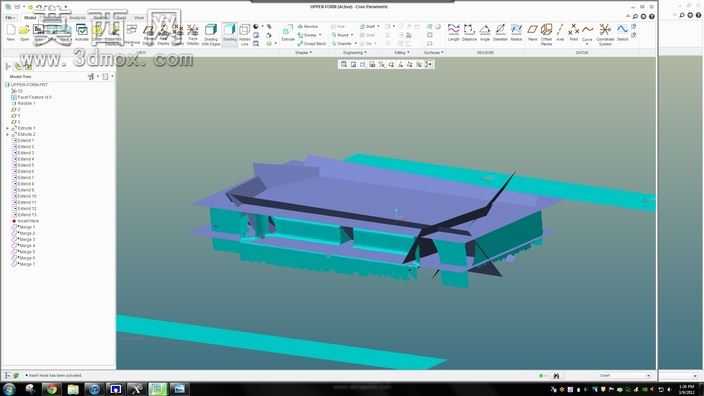

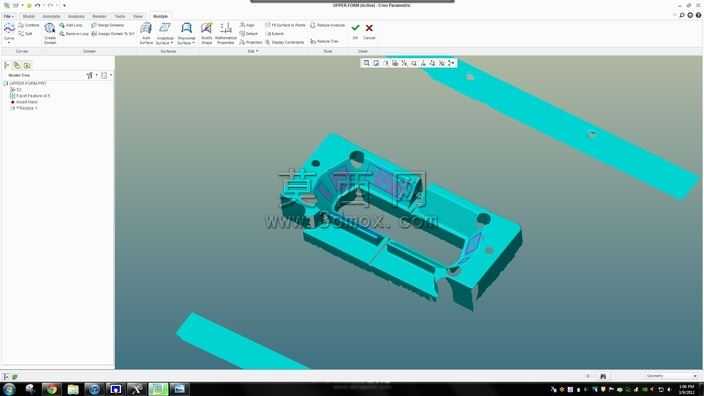

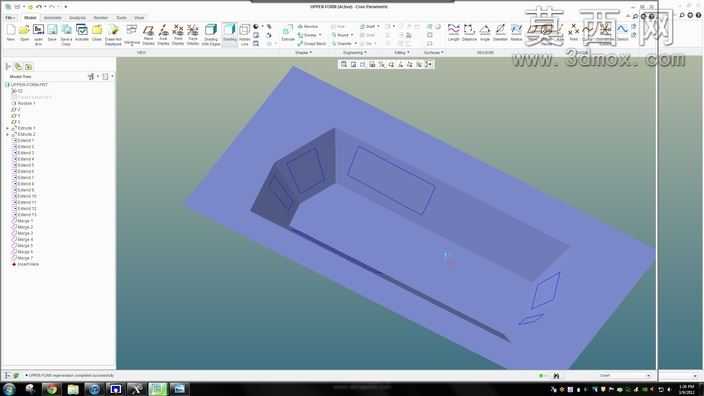

本次展示的窗体块三维建模作品，依托Pro/Engineer Wildfire平台完成全流程设计，核心围绕非弯曲类异形几何形态的精准呈现展开，完整还原了零件的结构特征与设计逻辑。建模初期首先梳理窗体块的功能定位与结构边界，明确该零件并非采用常规弯曲曲面成型逻辑，而是通过多段平面、过渡弧面与安装孔位的组合，形成适配窗体装配需求的异形框体结构，整体轮廓呈非对称长框形态，边缘设置多组不同孔径的安装定位孔，用于后续装配环节的精准对位。建模过程中采用实体建模与曲面辅助结合的方式，先绘制主体轮廓的二维草绘，精准约束各段边线的尺寸与位置关系，通过拉伸、切除等基础特征搭建主体框架，再针对框体内部的分隔筋、边缘过渡圆角进行细节处理，确保各部位壁厚均匀，符合机械零件的成型工艺要求。为清晰呈现设计细节，建模完成后对模型进行了色彩分区渲染，不同结构区域采用差异化的色彩标识，直观区分主体承载区、安装定位区与内部筋位结构，同时在软件界面中保留了特征树与尺寸标注信息，完整展示从基础草绘到最终实体的建模步骤逻辑，便于查看设计过程中的参数设置与特征创建顺序。模型整体结构兼顾装配适配性与结构强度，框体的异形轮廓完全匹配窗体的安装空间需求，内部设置的分隔筋有效提升了零件的抗形变能力，各安装孔位的位置、孔径均经过尺寸校验，可直接用于后续的装配干涉检查与工艺分析，完整还原了设计阶段的结构考量与成型逻辑，为该零件的后续生产、装配环节提供了精准的三维数据支撑。
