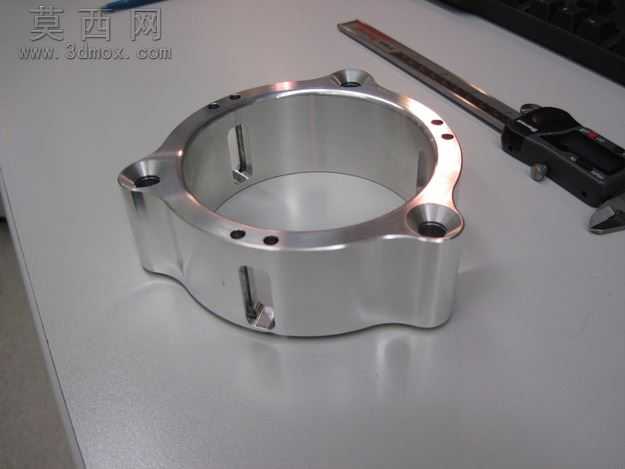

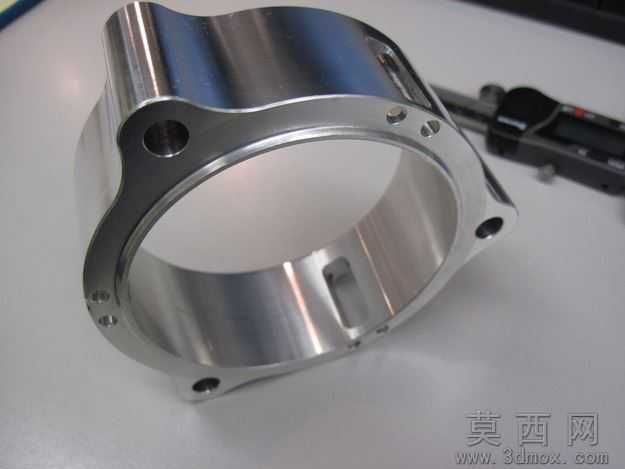

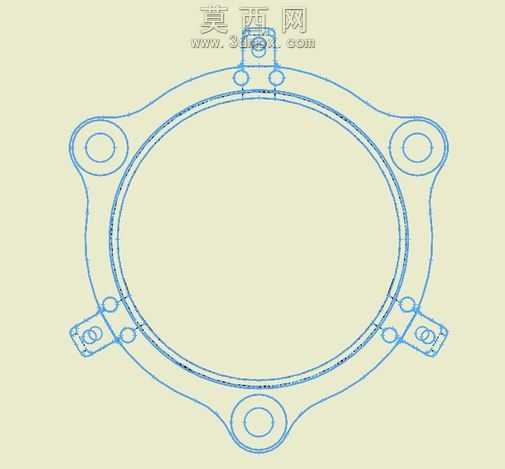

本作品为一款环形机械构件的三维设计成果,建模阶段采用SolidWorks软件完成全参数化特征构建,首先以旋转凸台命令生成环形基体的基础轮廓,精准控制内外径尺寸与轴向高度参数,保证基体的同轴度公差符合机械装配的基础要求。在基体结构的基础上,通过拉伸切除命令构建周向均匀分布的定位槽结构,槽体的宽度、深度与轴向位置均经过尺寸约束,可实现与配套构件的精准卡合定位,避免装配后出现周向窜动问题。构件周向延伸出的凸耳结构采用拉伸凸台与圆角过渡组合命令完成,凸耳上预留的安装孔位通过异形孔向导命令生成,孔位的中心距、孔径参数严格匹配通用紧固件的装配尺寸,凸耳与环形基体的衔接处做了等半径圆角处理,可有效降低应力集中系数,提升构件的结构强度与抗疲劳性能。材质渲染阶段采用金属合金钢材质球,调整表面粗糙度参数至1.6μm级别的精车效果,添加环境反射贴图模拟金属机加工后的哑光金属质感,渲染时采用三点布光方案,主光源从侧上方45度投射突出构件的轮廓层次,辅光源补光弱化阴影死角,背光源勾勒构件边缘轮廓,清晰呈现所有结构细节。设计过程中优先考虑构件的装配适配性,所有结构特征均保留完整的参数化建模历史,可根据实际装配需求快速调整尺寸参数,环形内壁的光洁度、凸耳的安装平面度均在建模时做了工艺性考量,预留了合理的机加工余量,既满足结构功能需求,也适配常规的金属切削加工工艺,可直接用于后续的工程图导出与数控加工编程参考。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 1.56 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2011,效果图,STL,其它,
- 软件分类 通用机械零部件
