L型带凸台安装固定机械零件结构

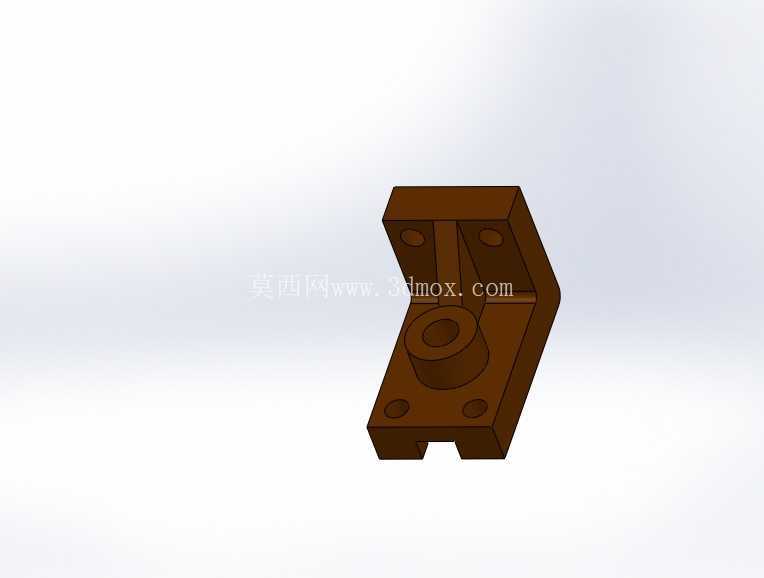

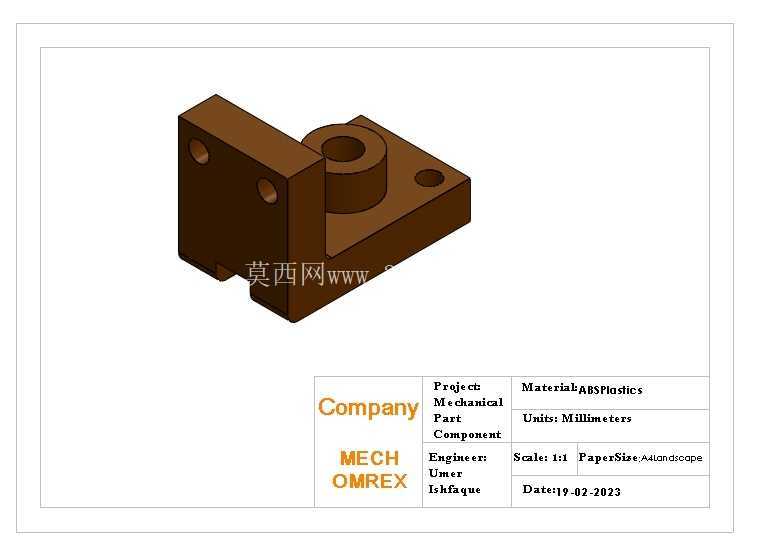

　　在非标自动化生产线的工位定位、小型机电设备的部件接驳场景中，这类L型弯折结构的固定座是应用频次极高的基础连接件，它不需要承担大载荷的结构支撑作用，核心是为相邻两个垂直安装面的部件提供精准的位置衔接，避免不同组件直接安装时出现的平面错位、连接应力集中问题。从结构形态上看，零件整体采用直角弯折的一体式构型，竖直立面与水平底板的衔接处做了小尺寸的圆角过渡，没有尖锐的直角棱边，一方面能消除注塑或机加工过程中应力集中导致的零件开裂风险，另一方面也能避免安装作业时棱边划伤操作人员的手部。

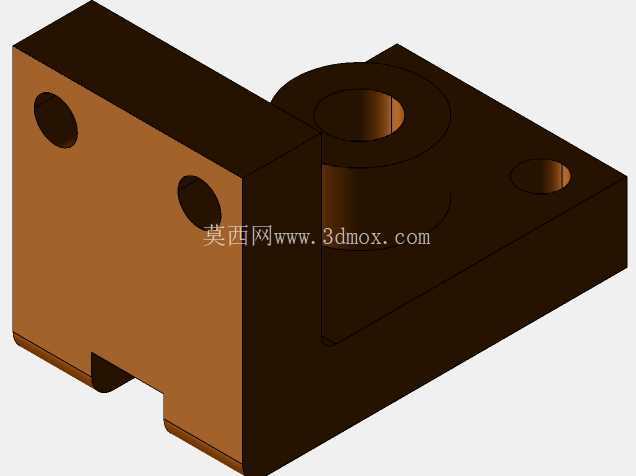

　　竖直立面上开设了两个同轴的沉头安装孔，孔位的中心距严格匹配常规小型导向轴、传感器支架的安装孔距标准，沉头深度刚好能容纳M4规格内六角螺丝的头部，安装后螺丝端面不会突出零件立面，不会和相邻安装的运动部件产生运动干涉。水平底板上除了和立面衔接位置设置的带通孔圆柱形凸台外，还在底板的对角位置开设了一个定位销孔，这个凸台的内孔直径和立面安装孔保持同规格，可用于穿装定位销轴或者小型导向杆，凸台的高度高出底板平面3毫米左右，能在安装时为配套的轴套类零件提供轴向定位支撑，不需要额外加装垫片调整轴向间隙。

　　设计这类零件的时候，首先要确认的是安装边界尺寸，竖直立面的高度不能超过相邻部件的安装面高度，否则会出现部件无法贴合安装面的问题，水平底板的轮廓尺寸要避开安装基座上的走线槽、其他固定螺丝的位置，底板的厚度根据实际承载需求设定，常规工况下4毫米的厚度就能满足0.5千克以内部件的固定需求，不会出现受力弯折变形的问题。孔位的位置公差控制在±0.05毫米范围内，能保证重复拆装后的位置重复精度，不需要每次安装都重新调整部件位置。零件的所有外露棱边都做了0.2毫米的倒角处理，去除加工产生的毛刺，不管是采用ABS塑料注塑加工还是铝合金铣削加工，这个倒角参数都能适配常规的加工工艺，不会额外增加加工成本。

　　在实际设备装配场景中，这类固定座常被用在光电传感器的安装支架、小型气动管路的接头固定、低压电控柜内的接线端子排定位等位置，它的L型结构可以直接卡在设备型材的直角边上，只需要两颗螺丝就能完成固定，不需要额外设计转接板，能大幅减少装配时的零件数量，降低设备的整体装配复杂度。在做结构校核的时候，要重点关注立面和底板衔接位置的强度，当立面上悬挂的部件重量超过额定载荷时，衔接位置是最容易出现断裂的位置，因此在设计时如果有重载需求，可以在衔接位置增加三角形的加强筋结构，不过常规轻载场景下不需要设置加强筋，避免增加零件的整体重量和材料成本。零件的表面不需要做特殊的喷涂处理，塑料材质的零件直接采用原料本色即可，金属材质的零件做普通的阳极氧化或者发黑处理就能满足防锈需求，不需要过高的表面处理要求，毕竟这类零件属于设备内部的结构连接件，不会外露在设备外观面，不需要考虑外观装饰性。安装时要注意，水平底板上的定位销孔要和基座上的定位销精准配合，先装入定位销再拧紧固定螺丝，能避免螺丝拧紧过程中零件出现位置偏移，保证立面上安装的部件位置精度符合设计要求。
