双叉式带孔铰接连接支座结构设计

项目分类:通用五金配件 发布时间:2025-01-13 ID:895065
  • 双叉式带孔铰接连接支座结构设计
  • 双叉式带孔铰接连接支座结构设计
  • 双叉式带孔铰接连接支座结构设计
  • 双叉式带孔铰接连接支座结构设计
  • 双叉式带孔铰接连接支座结构设计

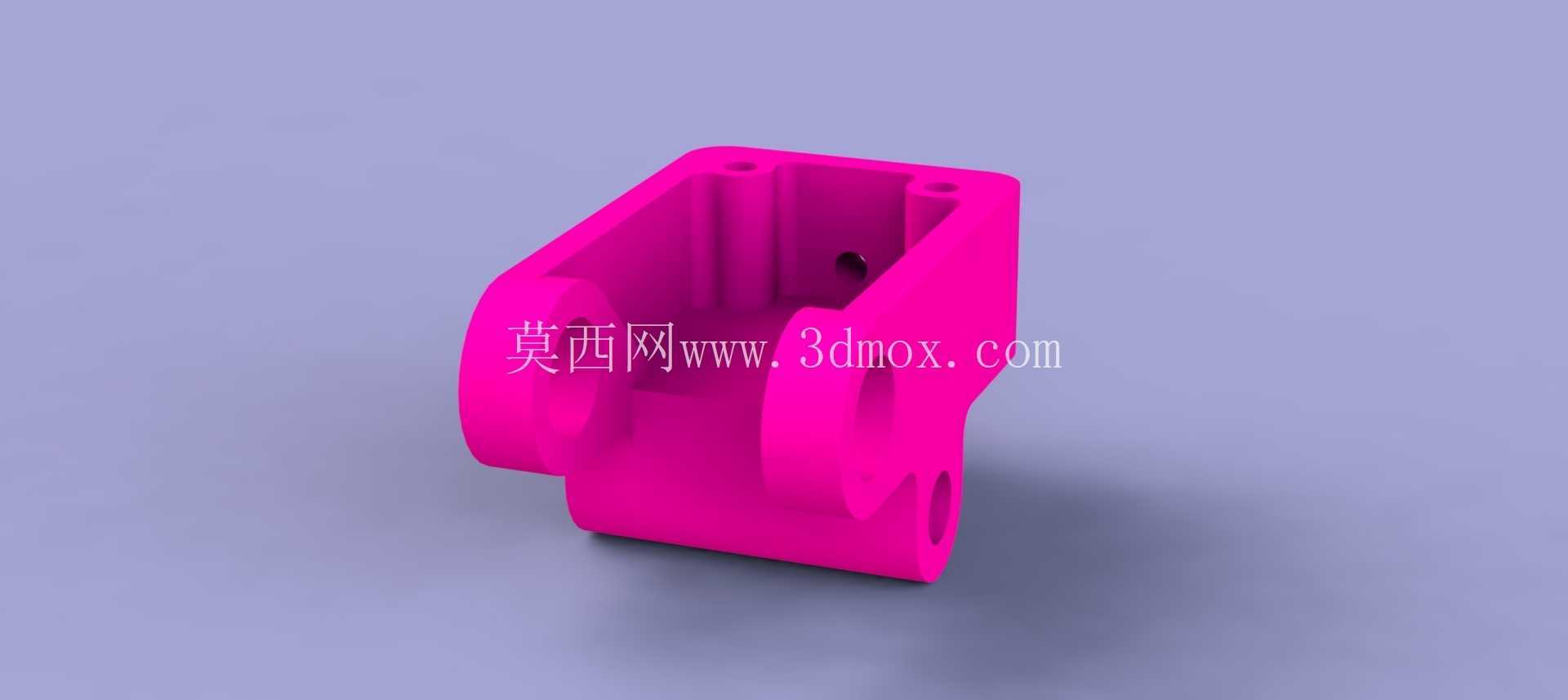

  这类双叉式铰接支座在轻工自动化输送线、小型工装夹具的摆臂连接环节应用十分广泛,日常产线维护中经常会遇到需要替换或定制这类连接件的场景,它的核心作用是实现两个构件之间的铰接传动,允许连接端在限定角度范围内做往复摆动,同时承担径向与轴向的复合载荷,避免刚性连接在设备运行振动过程中出现应力集中断裂的问题。从结构设计逻辑来看,主体采用一体式实心块体结构,没有拼接焊缝,整体受力路径连续,载荷从上端的两个叉臂安装孔传递到主体基座,再通过基座上的两个沉头安装孔将力分散到固定安装面,不会出现局部应力突变的薄弱点。

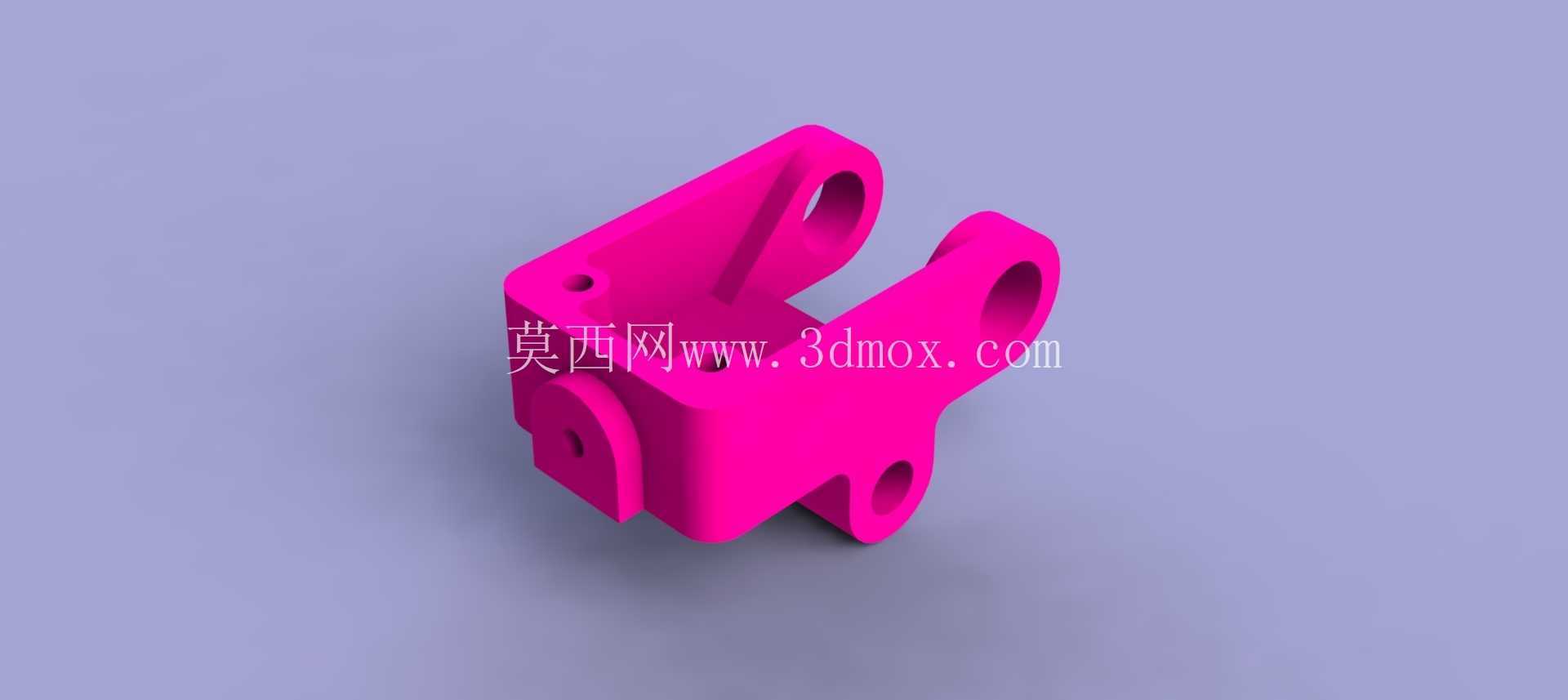

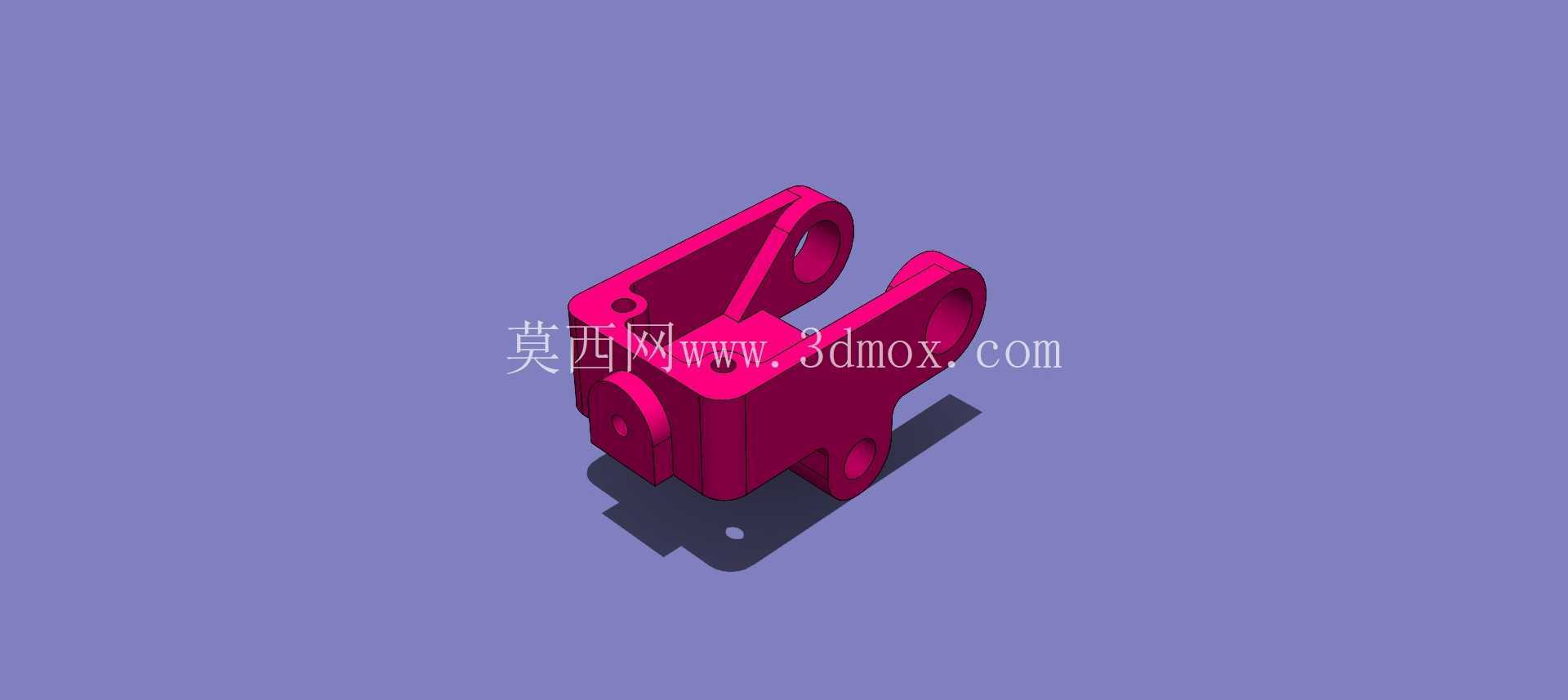

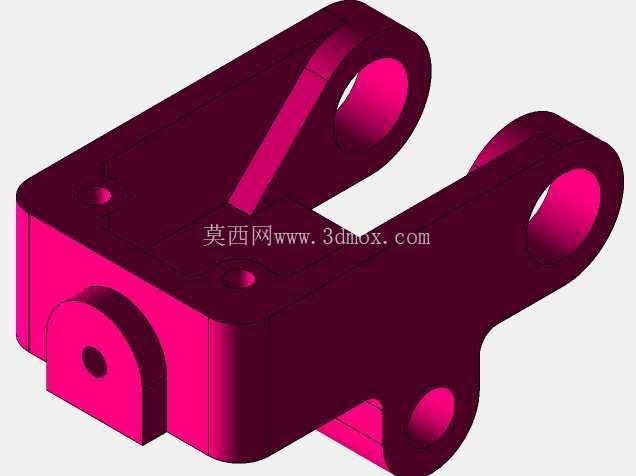

  两个平行的叉臂上分别加工有同轴的通孔,用于穿装铰接销轴,孔位的同轴度公差控制在0.02mm以内,避免销轴安装后出现卡滞、偏磨的问题,叉臂的开口宽度根据配套摆臂的厚度预留了0.1mm的装配间隙,既保证摆臂转动顺畅,又不会出现过大的旷量影响传动精度。基座侧端额外设计的凸台定位孔,主要用于安装限位销或者角度传感器的触发块,在需要控制摆动角度的工位上,不需要额外焊接定位支架,直接利用这个预留孔位就能安装限位元件,减少现场改装的工作量。

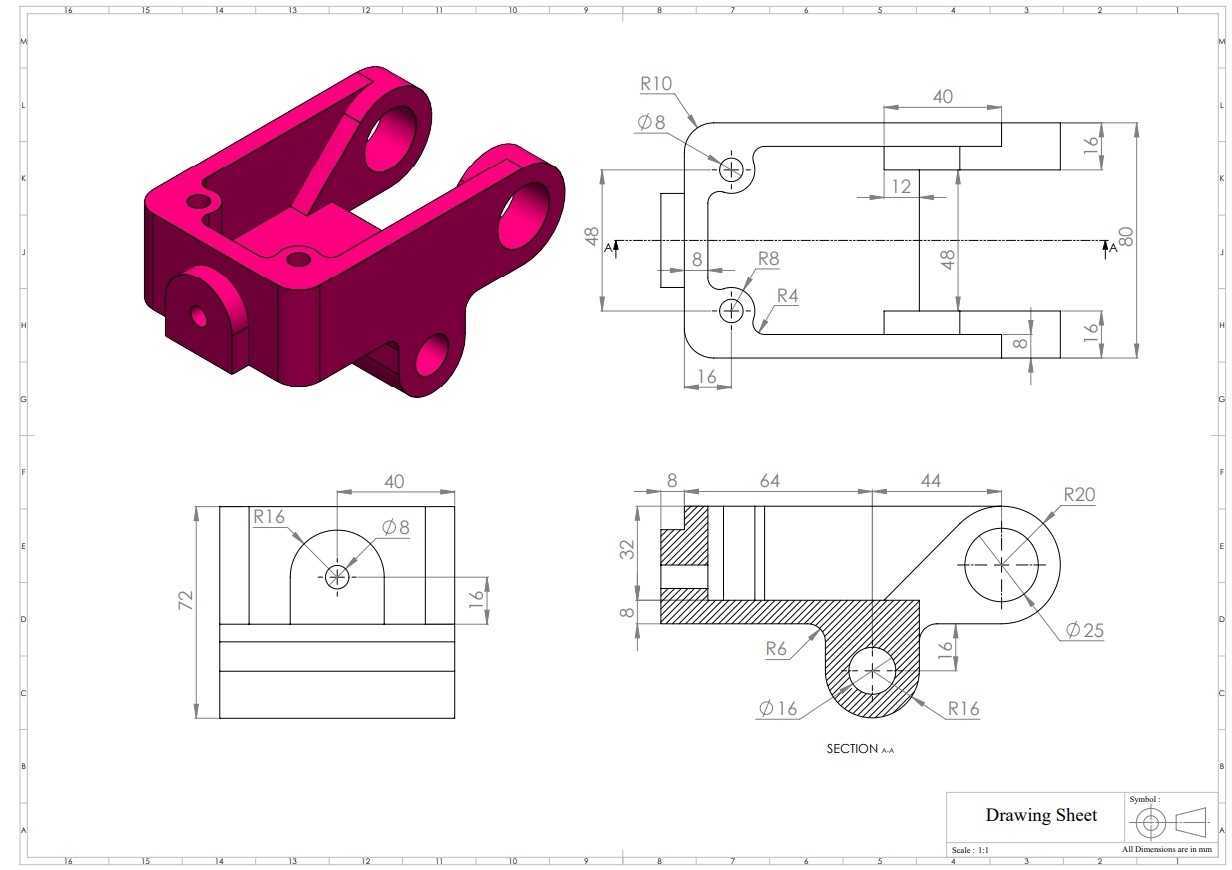

  设计时首先要确认安装边界尺寸:基座底面为安装基准面,平面度要求0.01mm,保证安装后和固定面完全贴合,不会出现安装翘曲导致的支座受力变形;两个安装沉孔的中心距需要和配套安装板的孔位完全匹配,沉孔深度要覆盖螺栓头的高度,避免螺栓突出影响其他构件的运动轨迹。叉臂的厚度根据额定载荷计算,按照1.5倍的安全系数校核剪切强度,日常应用在载荷不超过500N的摆动工位时,采用普通工程塑料或者铝合金加工就能满足强度要求,如果应用在有冲击载荷的工位,则需要更换为45号钢调质处理,表面做发黑防锈处理。铰接孔的内壁需要做倒角处理,方便销轴穿装,同时避免孔口锐边划伤销轴表面的防锈层,长期运行时也能减少应力集中导致的孔口开裂问题。

  这类支座在实际装配时,需要先将基座通过内六角螺栓固定在安装基准面上,拧紧螺栓时要按照对角顺序逐步加力,避免单个螺栓受力过大导致基座变形,之后将摆臂放入两个叉臂的开口间隙中,对齐孔位后穿入铰接销轴,销轴端部加装开口销或者卡簧固定,防止设备运行过程中销轴窜动脱出。日常维护中需要定期检查铰接孔的磨损情况,如果孔位磨损量超过0.1mm就需要及时更换支座,避免间隙过大导致摆臂运行轨迹偏移,引发设备卡停或者工件定位偏差的问题。在建模过程中,所有的孔位特征都采用完全定义的尺寸约束,避免出现欠定义导致的尺寸偏差,拔模斜度统一设置为1度,方便后续如果采用注塑或者压铸工艺批量生产时顺利脱模,所有的棱边都做了0.5mm的圆角处理,既避免加工后锐边割手,也能减少热处理过程中的应力集中问题。
