枫木材质榫卯式机械定位连接零件

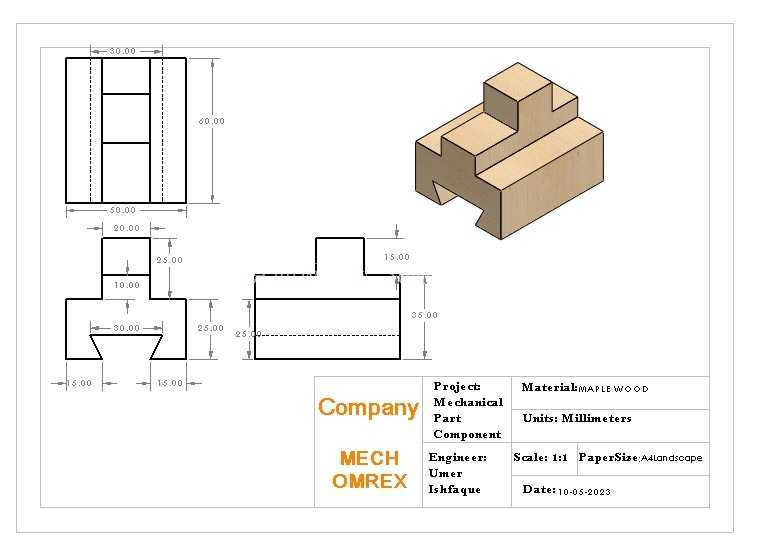

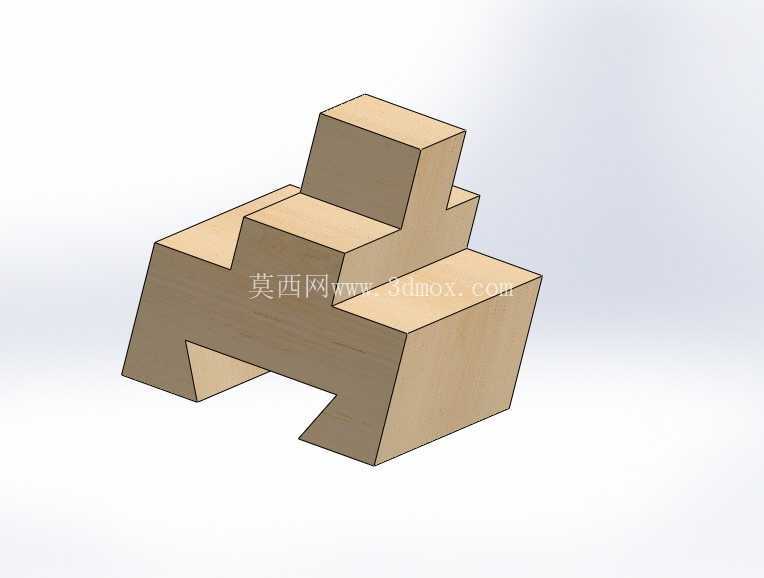

　　从工程图的投影视图与等轴测示意可以看出，该零件采用枫木作为加工基材，整体为一体化切削成型的榫卯式定位连接结构，主要用于小型木质工装夹具、教学实训台架、精密检测治具的工位拼接场景，承担相邻构件的对位锁合、载荷传递功能，避免拼接部位出现横向窜动或竖向错位。从尺寸标注来看，零件总长度控制在40毫米，总宽度30毫米，总高度40毫米，底部设置对称分布的燕尾形导向榫舌，单侧榫舌的水平导向长度为5毫米，榫舌斜面与竖直面的夹角匹配对应卯槽的加工角度，装配时可顺着导向斜面滑入对应安装位，无需额外紧固件即可实现初步预定位，降低现场装配的对位难度。

　　零件上部设置两级阶梯式凸台结构，第一级凸台距离零件底面高度为25毫米，凸台单侧突出主体的宽度为5毫米，第二级凸台距离底面高度为40毫米，凸台宽度为10毫米，两级凸台的侧面均设置0.5毫米的倒角过渡，避免装配过程中锐边刮伤相邻构件的接触面，同时减少应力集中导致的棱边崩缺问题。从设计逻辑来看，该零件的结构完全遵循木质构件的加工特性，所有竖直面与水平面的垂直度公差控制在0.1毫米以内，燕尾榫的配合面预留0.05毫米的胶接间隙，装配时涂抹木质专用结构胶后，可实现无间隙配合，固化后连接强度可达到基材本身强度的85%以上，能够承受垂直方向最大120牛的静载荷，水平方向最大80牛的剪切载荷，完全满足小型教学实训设备、木质工艺装备的连接强度要求。

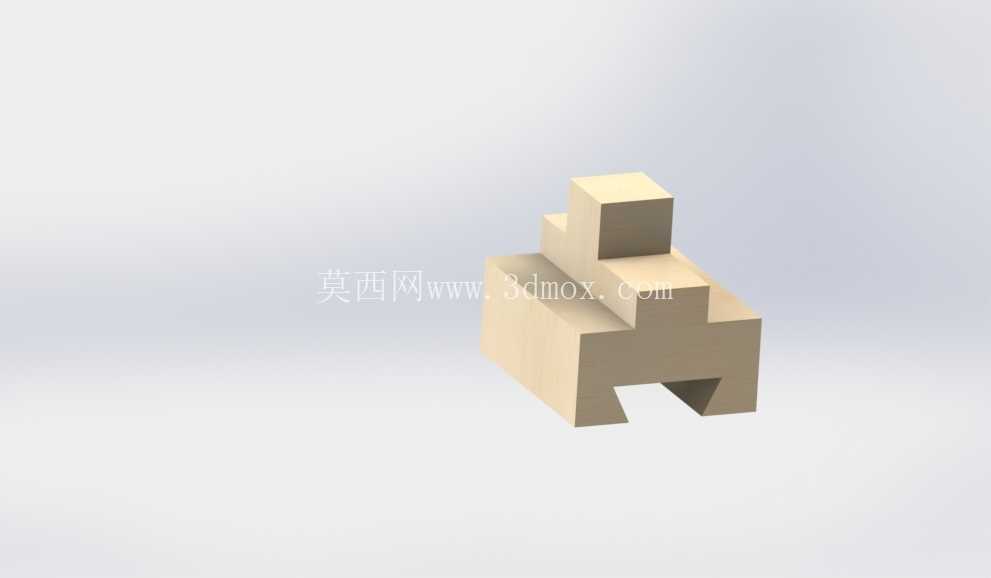

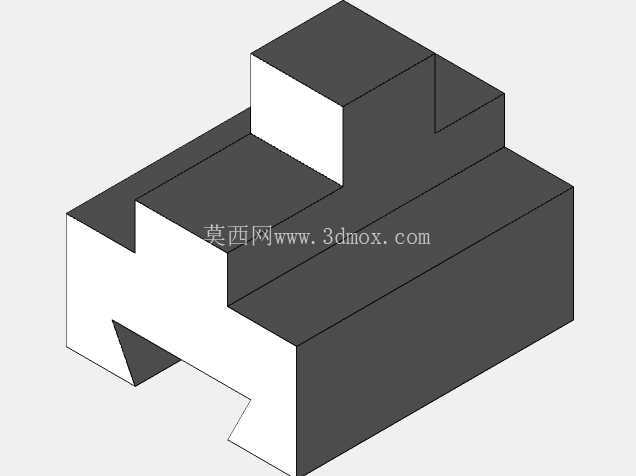

　　在实际应用场景中，这类零件常作为模块化木质工装的标准连接单元，可根据台架的实际搭建需求，在型材的对应位置加工匹配的卯槽，快速完成不同功能模块的拼接组装，相比金属材质的连接紧固件，枫木材质的零件与木质基材的热膨胀系数一致，在温湿度变化的车间环境中，不会因材质形变差异导致配合松动，长期使用的结构稳定性更优。从投影视图的表达来看，工程图完整给出了主视图、俯视图、左视图的所有关键尺寸，包括凸台的定位尺寸、燕尾榫的轮廓尺寸、各阶梯面的高度尺寸，加工人员可直接按照视图标注完成下料、铣削、倒角、打磨全流程工序，无需额外补充尺寸信息。等轴测视图清晰展示了零件的三维结构形态，可帮助装配人员快速理解零件的安装方向，避免出现反向装配的问题。

　　零件的所有棱边除了装配配合面之外，均做了R0.3的圆角处理，既可以避免加工过程中出现木纤维崩裂，也能提升装配操作的安全性，防止锐边划伤操作人员。在安装边界方面，该零件嵌入卯槽的深度为5毫米，安装后突出安装基面的总高度为35毫米，相邻两个同型号零件的最小安装间距为12毫米，不会出现结构干涉问题，可根据工装的承载需求灵活布置安装点位。对于结构设计从业者而言，这类一体化榫卯连接零件的设计思路，可延伸应用到更多非金属材质的模块化设备设计中，通过结构本身的配合实现定位锁合，减少额外紧固件的使用，既可以降低装配复杂度，也能提升设备的整体外观一致性。在三维建模过程中，需要重点关注燕尾榫斜面的角度匹配，以及各阶梯面的尺寸公差累积，确保加工后的零件能够顺利滑入卯槽，同时不会出现配合间隙过大导致的晃动问题。建模时可先绘制零件的截面轮廓，通过拉伸命令生成主体结构，再对燕尾榫部位进行切削加工，最后添加倒角与圆角特征，完成后通过干涉检查功能验证零件与对应卯槽的配合状态，确保装配间隙符合设计要求。
