电源变压器用钢制定位支撑机械组件

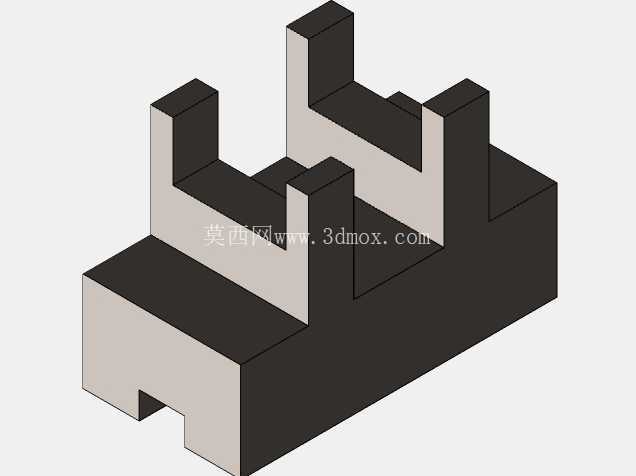

　　从结构设计逻辑来看，构件主体采用阶梯式块状基座，底部预留的卡槽结构可直接卡入变压器壳体的预设安装导轨，无需额外打孔固定，安装时只需沿导轨推入至限位点即可完成定位，能大幅减少产线装配的工时消耗；基座向上延伸的四个高度错落的凸台，分别对应绕组骨架底部的四个定位凹槽，凸台的高度差是根据骨架底部的绕线引脚避让需求设计的，较高的两个凸台对应骨架引脚的出线侧，预留出足够的引脚走线空间，避免绕组引出线与金属基座直接接触造成绝缘破损，较矮的两个凸台则贴合骨架的承重平面，将绕组整体的重量均匀传导至底部基座，不会出现局部应力集中导致的骨架开裂问题。在中小功率电源变压器的装配结构体系里，这类多凸台一体式支撑组件是绕组骨架与外部安装壳体之间的核心衔接构件，日常多应用于工业控制板载电源、小型工频供电模块的内部装配场景，承担着骨架定位、绕组承重、安装间隙预留的多重作用，区别于零散拼接的支撑结构，一体式铣削成型的构件能避免多零件装配带来的累计公差，在长期受绕组热胀冷缩应力、设备运输振动的工况下，不会出现拼接错位导致的绕组偏移问题。

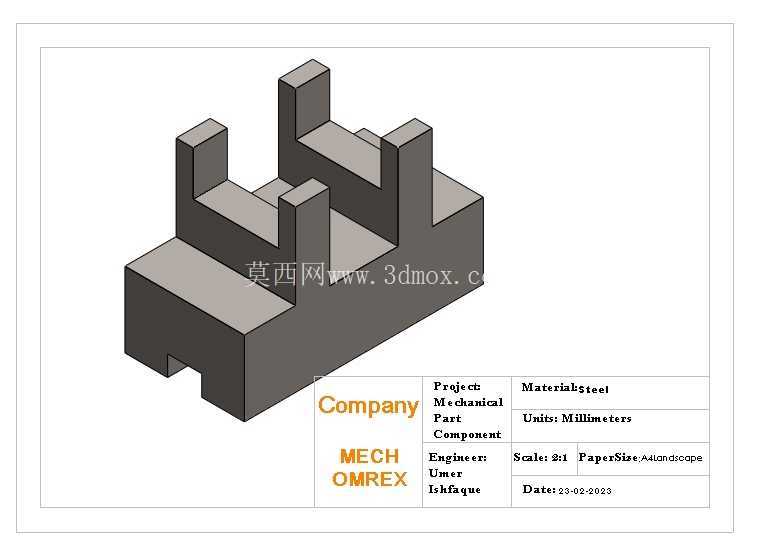

　　从安装边界尺寸来看，构件整体采用毫米级设计基准，基座的长宽尺寸匹配常规EI型、CD型小型电源变压器的内部安装腔尺寸，凸台的间距公差控制在±0.05mm范围内，刚好适配标准骨架的定位槽尺寸，既不会因为间隙过大导致骨架晃动，也不会因为过盈量过大造成骨架装配时被撑裂；构件的整体高度经过精准核算，装配完成后绕组顶部与变压器上盖之间预留2mm的安全绝缘间隙，满足安规设计中带电部件与外壳的电气间隙要求，同时底部卡槽的深度设计为3mm，卡入导轨后可承受10g以上的冲击加速度不脱落，适配工业设备、户外供电模块等存在振动的使用场景。

　　材质选用碳素结构钢加工，表面做发黑防锈处理，既保证构件的结构强度，在长期通电发热的变压器内部环境中不会出现形变，也能避免金属锈蚀产生的碎屑掉落到绕组上造成短路隐患。在实际建模过程中，这类构件的特征建模需要重点关注凸台与基座的过渡圆角设计，所有棱角位置都做R0.5的圆角处理，避免加工时出现应力集中导致的崩边问题，同时也能防止装配过程中尖锐棱角划伤绕组的绝缘漆包线；底部卡槽的内侧做15度的导入斜角，方便产线工人快速对准安装导轨，无需反复调整位置即可完成装配。

　　不同于通用型的支撑垫块，该组件的凸台位置、高度参数完全匹配对应型号变压器的骨架结构，无法直接跨型号通用，但这种针对性的结构设计能最大化利用变压器内部的有限空间，在保证结构强度的前提下尽可能缩小构件的整体体积，为绕组、绝缘纸、屏蔽层等其他部件预留更多装配空间。在设备实际运行过程中，该组件除了承担机械支撑定位的作用，钢制的基座还能起到一定的电磁屏蔽作用，减少变压器绕组漏磁对周边电路板上敏感元器件的电磁干扰，这也是很多非金属支撑件无法实现的附加功能；构件与骨架接触的平面做平面度处理，平面度误差控制在0.02mm以内，保证骨架安装后处于水平状态，避免绕组倾斜导致的磁隙偏移，影响变压器的电气性能参数。
