星形发动机活塞连杆组件结构设计

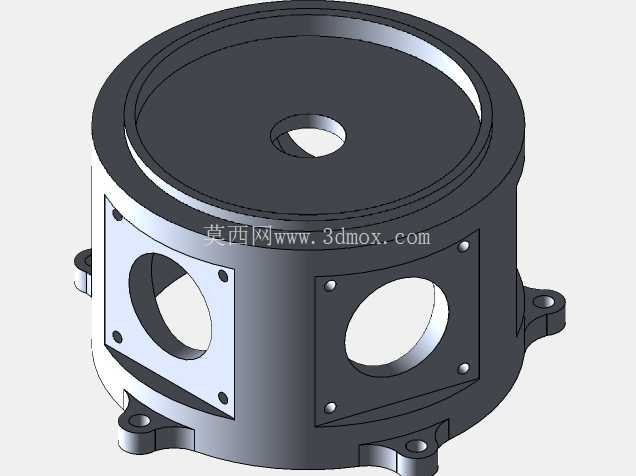

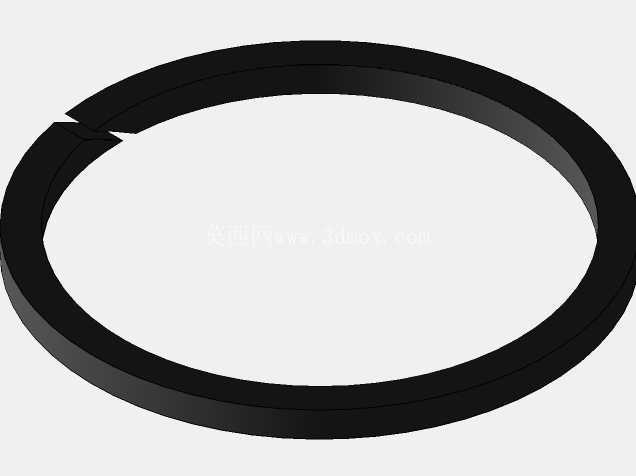

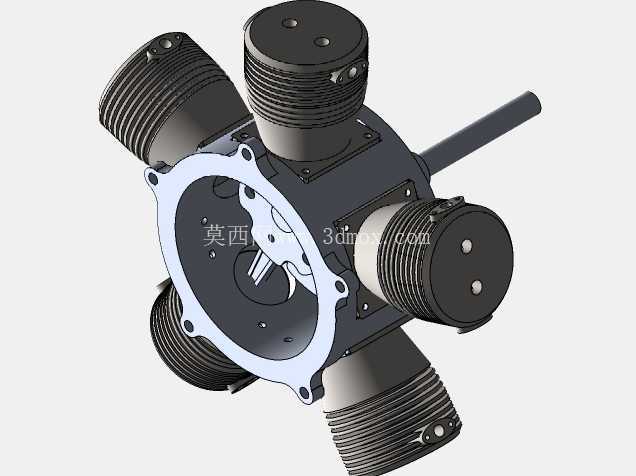

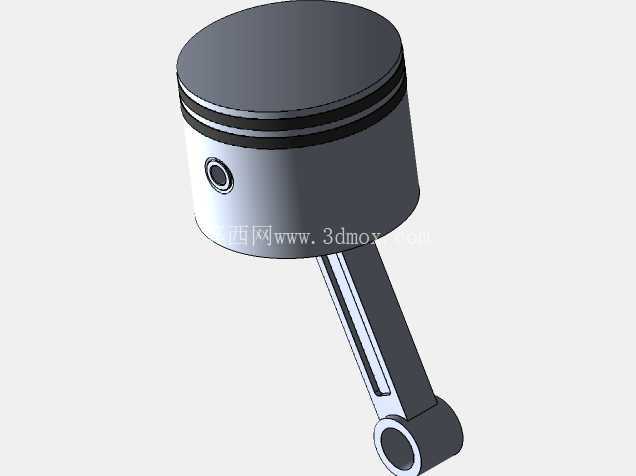

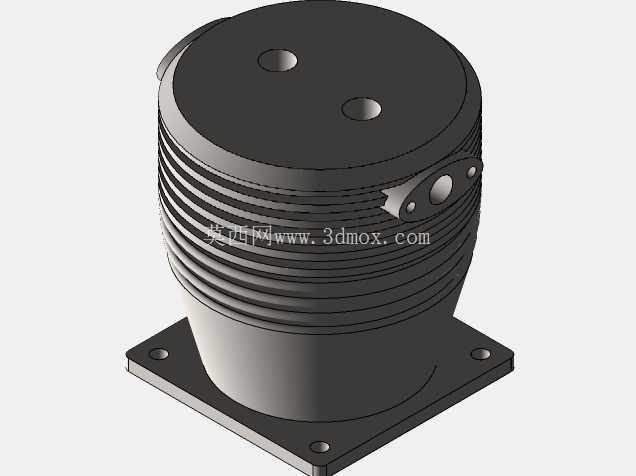

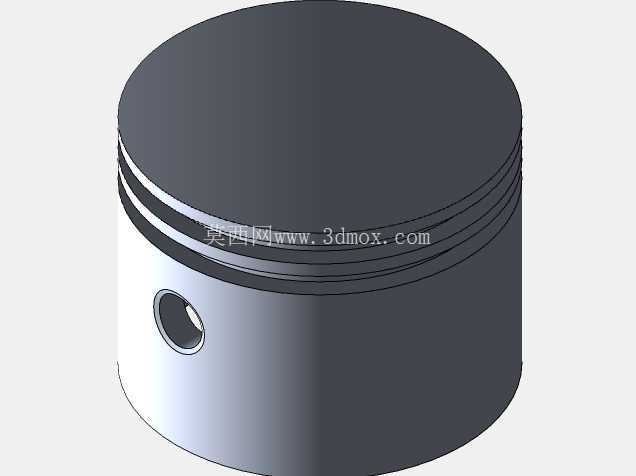

　　在航空动力、小型特种动力装备领域，星形发动机凭借紧凑的径向布局、优异的功率重量比，长期占据轻型飞机、老式螺旋桨飞行器、部分特种地面动力装置的核心动力位，而活塞连杆组件作为整台发动机将燃烧热能转化为旋转机械能的核心执行部件，其结构合理性直接决定整机的运行可靠性、动力输出效率与维护周期。这套组件的设计完全围绕星形发动机的径向排布特性展开，活塞头部设置的多道环槽结构，分别对应气环与油环的安装位，气环负责密封燃烧室与曲轴箱之间的压力通路，避免做功冲程的高压燃气窜入曲轴箱稀释润滑油，油环则负责刮除气缸壁上多余的润滑油，防止机油进入燃烧室参与燃烧造成积碳与排放异常。活塞销孔的位置经过偏心量校核，在做功冲程活塞侧推力切换的过程中，能够有效降低活塞对气缸壁的拍击噪声，减少裙部的偏磨损耗，适配星形发动机高转速、多缸交替做功的工况特性。连杆部分采用工字型截面结构，在保证足够抗拉、抗疲劳强度的前提下，尽可能降低往复运动的惯量，毕竟星形发动机的气缸围绕曲轴呈放射状排布，不同角度的连杆需要在狭小的曲轴箱空间内完成往复摆动，过大的连杆截面不仅会增加运动惯量造成动力损耗，还可能在曲轴旋转过程中出现相邻连杆的运动干涉。

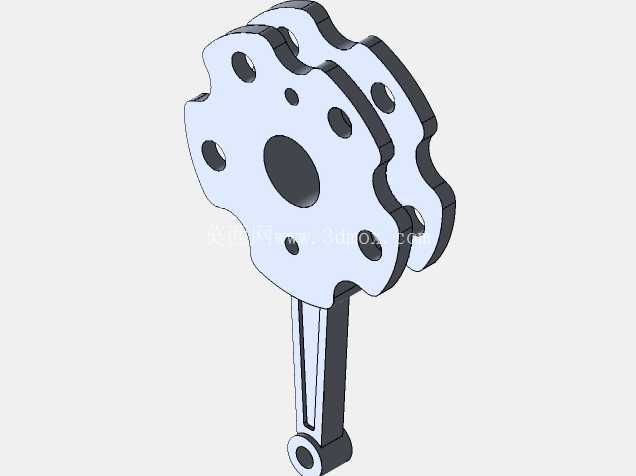

　　连杆小头的衬套安装位与活塞销采用间隙配合，预留了热膨胀余量，避免发动机达到工作温度后活塞销与衬套抱死造成拉缸故障；连杆大头的剖分结构则适配曲轴曲柄销的安装需求，结合轴瓦的配合间隙，能够在高速旋转过程中形成稳定的油膜，降低摩擦损耗。从安装边界来看，活塞的外径尺寸与对应气缸的内径保持严格的配缸间隙，间隙值根据选用的铝合金活塞热膨胀系数设定，既不会因为间隙过小造成热态下活塞卡滞在气缸内，也不会因为间隙过大导致密封性能下降、动力输出不足。活塞的行程尺寸与曲轴的曲柄半径严格匹配，确保活塞在上止点时的燃烧室余隙容积符合设计压缩比要求，在下止点时不会与曲轴平衡块、气缸下沿发生运动碰撞。

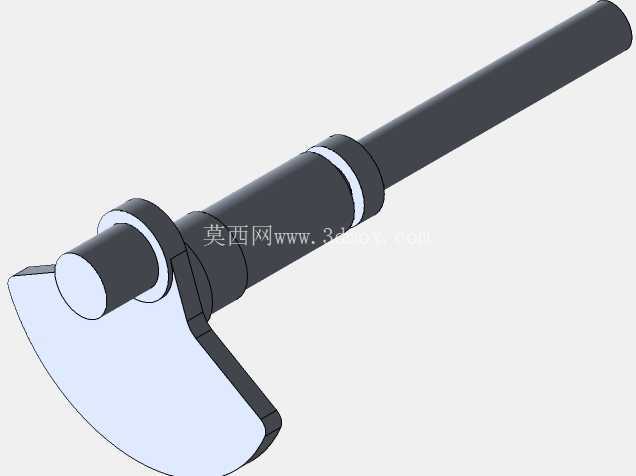

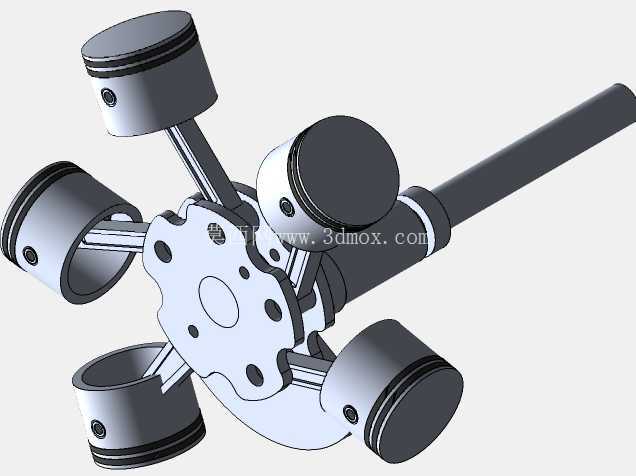

　　在实际应用场景中，这类活塞连杆组件需要承受交变的爆炸压力、往复惯性力与侧向冲击力，设计过程中针对各受力部位做了应力分散处理，活塞裙部的型线采用中凸变椭圆设计，在热态工况下裙部能够均匀贴合气缸壁，避免局部应力集中造成的拉伤。不同于直列发动机的连杆布局，星形发动机的连杆通常采用主副连杆结构或者并列连杆结构，这套单组活塞连杆的模型可以作为整台星形发动机径向排布设计的基础单元，通过围绕曲轴中心轴按等角度圆周阵列，即可快速搭建多缸星形发动机的核心运动机构，在阵列过程中需要逐一校核每一组连杆在曲轴旋转全周期内的运动包络线，确保相邻气缸的连杆、活塞在运动过程中不存在空间干涉，同时还要兼顾曲轴的动平衡调校，让多组活塞连杆的往复惯量能够相互抵消，降低整机运行过程中的振动水平。

　　对于三维建模从业者而言，这类组件的建模过程不能只追求外形相似，需要充分结合实际工况的受力需求、安装配合公差、运动干涉校验来调整每一处结构细节，比如活塞环槽的宽度与深度要匹配标准活塞环的尺寸规格，活塞销孔的内径公差要满足活塞销的安装配合要求，连杆大小头的中心距尺寸直接决定发动机的压缩比与行程参数，任何一处尺寸的偏差都可能导致最终装配完成的发动机无法正常运行。在结构细节处理上，活塞顶部的形状根据燃烧室的设计需求做了适配，能够在压缩冲程末期引导混合气形成合理的涡流，提升燃烧效率；活塞内部的减重腔在保证结构强度的前提下去除了多余的材料，进一步降低往复运动惯量，减少曲轴的负载。连杆表面的过渡圆角都做了圆弧处理，避免应力集中造成的连杆断裂故障，毕竟在发动机高转速运行时，连杆承受的交变载荷峰值极高，任何一处尖锐的加工棱角都可能成为疲劳裂纹的起始点。
