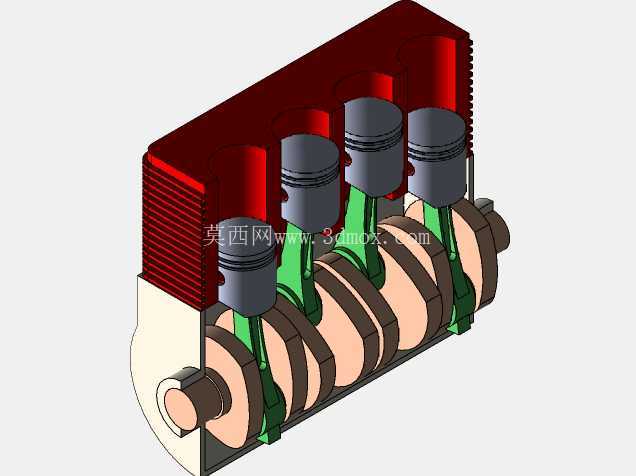

四缸发动机连杆结构三维设计

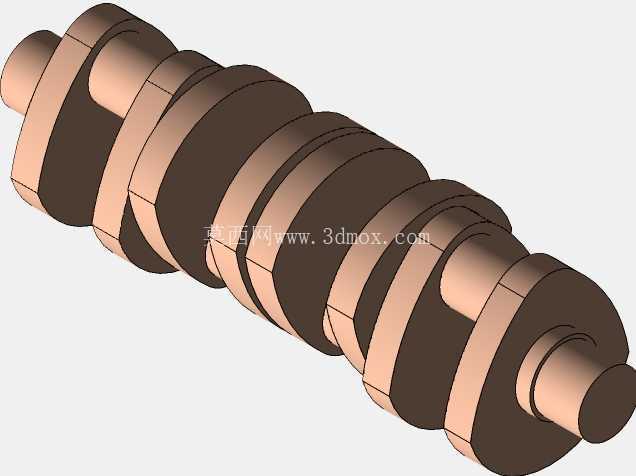

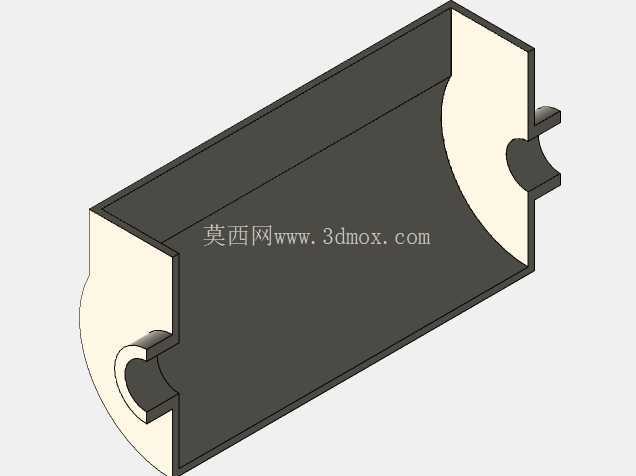

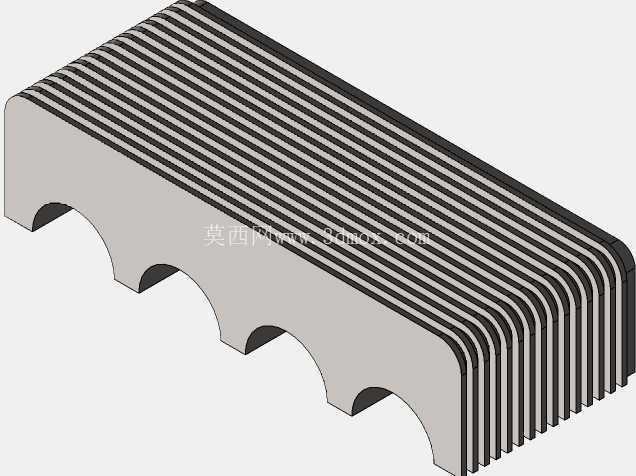

　　在往复式内燃机的动力传递链路里，连杆是承接活塞往复运动与曲轴旋转运动的核心受力构件，这套四缸动力单元配套的连杆结构，在设计阶段就需要兼顾交变载荷下的疲劳强度、高速往复运动的动平衡精度，以及量产装配的工艺适配性。从实际应用场景来看，这类连杆主要适配小排量直列四缸汽油机，覆盖家用乘用车、小型通用动力机组的装机需求，日常运行中需要承受活塞做功冲程传递的爆发压力，同时在进排气冲程中跟随曲轴做变速摆动，受力状态包含轴向拉压、横向弯曲以及周期性的交变冲击，对结构的刚度和抗疲劳性能有极高要求。

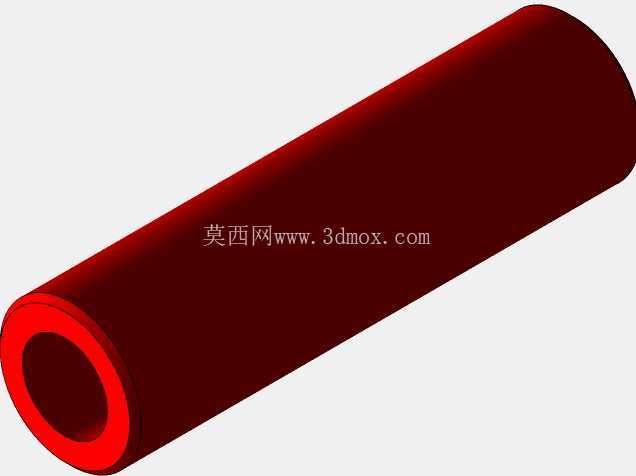

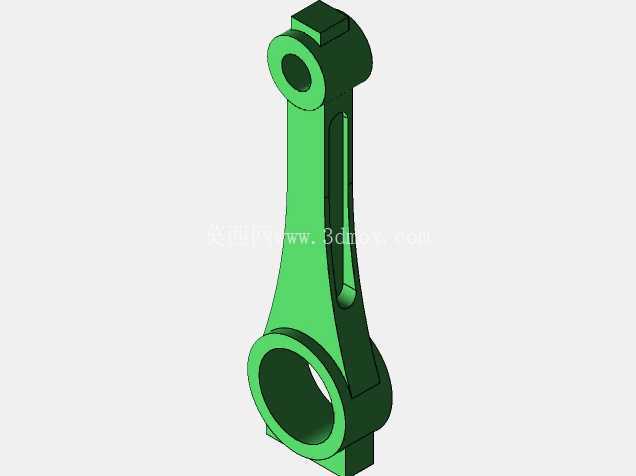

　　设计过程中首先明确了大小端的功能边界：大端为剖分式结构，用于和曲轴连杆轴颈配合，配套轴瓦安装位的同轴度公差控制在0.02mm以内，保证运转过程中轴瓦的油膜均匀分布，避免偏磨造成的早期失效；小端为整体式圆环结构，压入青铜衬套后与活塞销连接，衬套内壁设计有布油槽，可将曲轴箱飞溅的润滑油引导至摩擦副表面，降低活塞销与衬套的磨损速率。杆身采用工字形截面设计，并非随意选择的结构形式：在同等截面积下，工字形截面的抗弯截面模量远大于矩形或圆形截面，能够在尽可能降低连杆自身重量的前提下，满足摆动平面内的抗弯刚度要求，减少高速运转时的惯性力负载，这对四缸发动机高转速区间的动力响应和NVH表现至关重要。

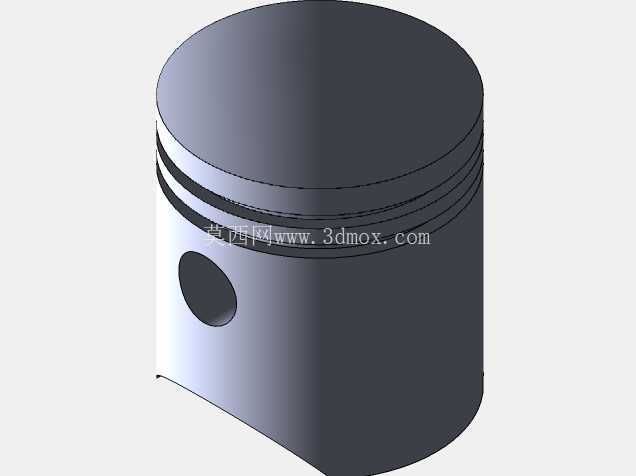

　　从安装边界来看，大端剖分面采用平切口设计，配套两个高强度连杆螺栓的定位精度直接影响大端孔的圆度，设计时螺栓孔的位置度公差严格控制在0.015mm以内，装配后大端孔的圆柱度不超过0.008mm，避免拧紧螺栓后孔型失圆造成轴瓦卡滞。小端的外径尺寸、宽度需要和活塞内腔的销座空间匹配，保证活塞运动到上止点时，连杆小端不会与活塞内腔、气门避让结构发生干涉；杆身的轮廓走向经过运动仿真校核，在曲轴最大转角位置，杆身与气缸壁、曲轴平衡块的最小间隙保持在1.5mm以上，预留足够的热膨胀空间和装配误差余量。

　　结构细节上，杆身与大小端的过渡位置采用大圆角平滑过渡，避免应力集中造成的疲劳断裂，这一位置是连杆失效的高发区域，圆角半径的选择经过有限元反复迭代，在不增加额外重量的前提下，将应力集中系数降低到安全阈值以内。杆身侧面设计有浅凹槽结构，一方面是为了在锻造工序中便于金属材料的流动填充，提升锻件的内部组织致密性，另一方面也可作为润滑油的导流通道，将飞溅的润滑油引导至小端衬套位置，改善摩擦副的润滑条件。大端的轴瓦定位槽设计在剖分面位置，能够防止轴瓦在运转过程中发生转动，堵塞油孔造成润滑失效；小端衬套的油孔与杆身导流结构对齐，保证润滑油路的通畅。

　　在实际工程验证阶段，这类连杆需要经过1000小时以上的全速全负荷台架试验，循环交变载荷下的疲劳寿命不低于1000万次，才能满足量产装机的可靠性要求。建模过程中对所有配合面的公差、形位公差都做了参数化关联，调整杆长、中心距等核心参数时，相关的安装尺寸、避让间隙会自动更新，能够快速适配不同排量、不同冲程的四缸发动机改型需求，大幅缩短衍生型号的开发周期。从工艺适配角度，这套结构完全适配模锻成型的量产工艺，分型面选择在杆身工字形截面的对称面上，拔模斜度控制在1°-3°之间，既方便锻造成型后的脱模，也能减少后续机加工的余量，降低量产成本。大小端的端面、孔位都预留了统一的机加工基准，能够在一次装夹中完成大部分精加工工序，提升加工精度的一致性。
