带挂耳弧形槽的机械连接零件结构

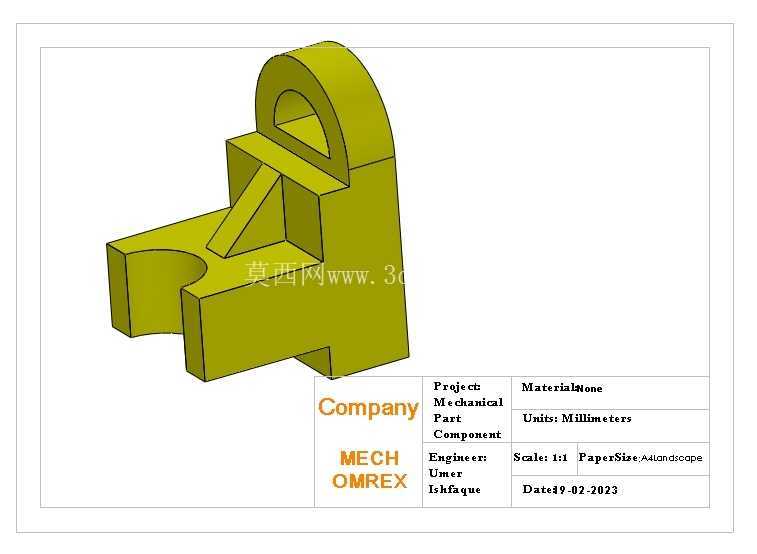

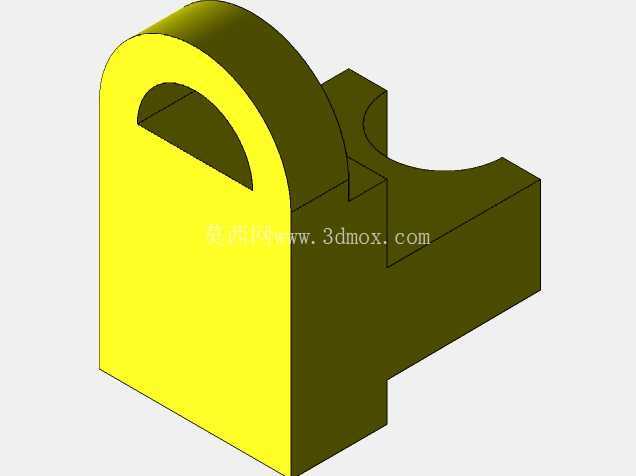

　　在非标自动化设备的工位衔接、小型工装夹具的定位模块、低压电气柜体内部的元件挂载场景中，这类带顶部挂耳与侧部弧形槽的机械连接零件，是实现部件快速挂载、限位配合的常用结构件。从实际装配逻辑来看，零件顶部的半环形挂耳结构，并非单纯的吊装受力结构，更多是用于设备检修、模块更换时的临时挂放，或是与直径匹配的圆柱销轴配合实现铰接式转动，挂耳的内孔圆弧面做了等半径处理，装配时能与销轴实现间隙0.02mm以内的滑动配合，避免转动过程中出现卡滞、偏磨的问题。

　　零件主体的块状基座是整个结构的受力核心，基座侧面开设的半圆弧槽，主要用于与圆柱形杆件实现抱合式定位，槽的圆弧半径与常用的φ20、φ25安装杆径匹配，装配时无需额外加工定位孔，直接将弧面贴合杆件后通过侧面的紧固件锁紧即可，能大幅缩短现场装配的调整时间。基座与挂耳之间设置的三角形加强筋，是结构设计中针对应力集中点的补强处理，在挂耳承受15kg以内的挂载载荷时，加强筋能将挂耳根部的弯曲应力分散到整个基座平面，避免长期受载后出现根部断裂的问题，筋板的厚度与基座侧壁厚度保持一致，均为4mm，加工时可通过一次铣削成型，减少二次装夹带来的形位公差。

　　从安装边界来看，整个零件的基座底部为平整安装面，平面度控制在0.05mm以内，可直接贴合设备的安装基板，基座底部预留的两个方形缺口是安装避让位，用于避开基板上的凸起焊点或是内六角螺栓的头部，保证安装面完全贴合无间隙，不会因为局部悬空导致装配后零件出现倾斜。零件的侧部垂直面可作为定位基准面，与其他相邻零件的侧面配合时，能保证整体装配的同轴度要求，在小型输送线的侧边挡料机构、电气柜内的走线架挂载、实验设备的样品夹持模块中，这类结构的零件都能适配，不需要针对场景做大幅的结构修改。

　　设计过程中，针对挂耳的受力做了简化的力学校核，当挂耳承受垂直向下的静载荷时，挂耳根部的最大应力出现在筋板与挂耳的衔接处，通过将衔接处的内圆角设置为R2，能有效降低应力集中系数，避免应力值超过材料的屈服强度，零件整体采用6061铝合金加工时，表面做阳极氧化处理，既能满足轻量化的要求，也能具备足够的耐磨与抗腐蚀性能，适配车间内多油污、多粉尘的使用环境。弧形槽的边缘做了C0.5的倒角处理，一方面是去除加工后的毛刺，避免装配时划伤操作人员或是杆件表面的防锈层，另一方面也能在杆件装入弧槽时起到导向作用，降低装配对位的难度。挂耳的顶部圆弧做了同样的倒角处理，在穿入销轴时能快速对位，不需要反复调整零件角度。整个零件的所有加工面均采用铣削加工即可完成，不需要额外的车削、钻孔工序，加工时可采用方料一次装夹完成所有外形的加工，加工效率较高，适合小批量的备件加工或是设备改造时的快速定制。在实际使用中，这类零件还可根据挂载载荷的大小调整壁厚，当需要承受更大载荷时，可将基座壁厚、筋板厚度提升至6mm，同时将挂耳的内孔直径调整至适配更大规格的销轴，不需要改变整体的外形结构逻辑，具备较强的场景适配性。
