带凸台圆角的AISI1020钢制连接件

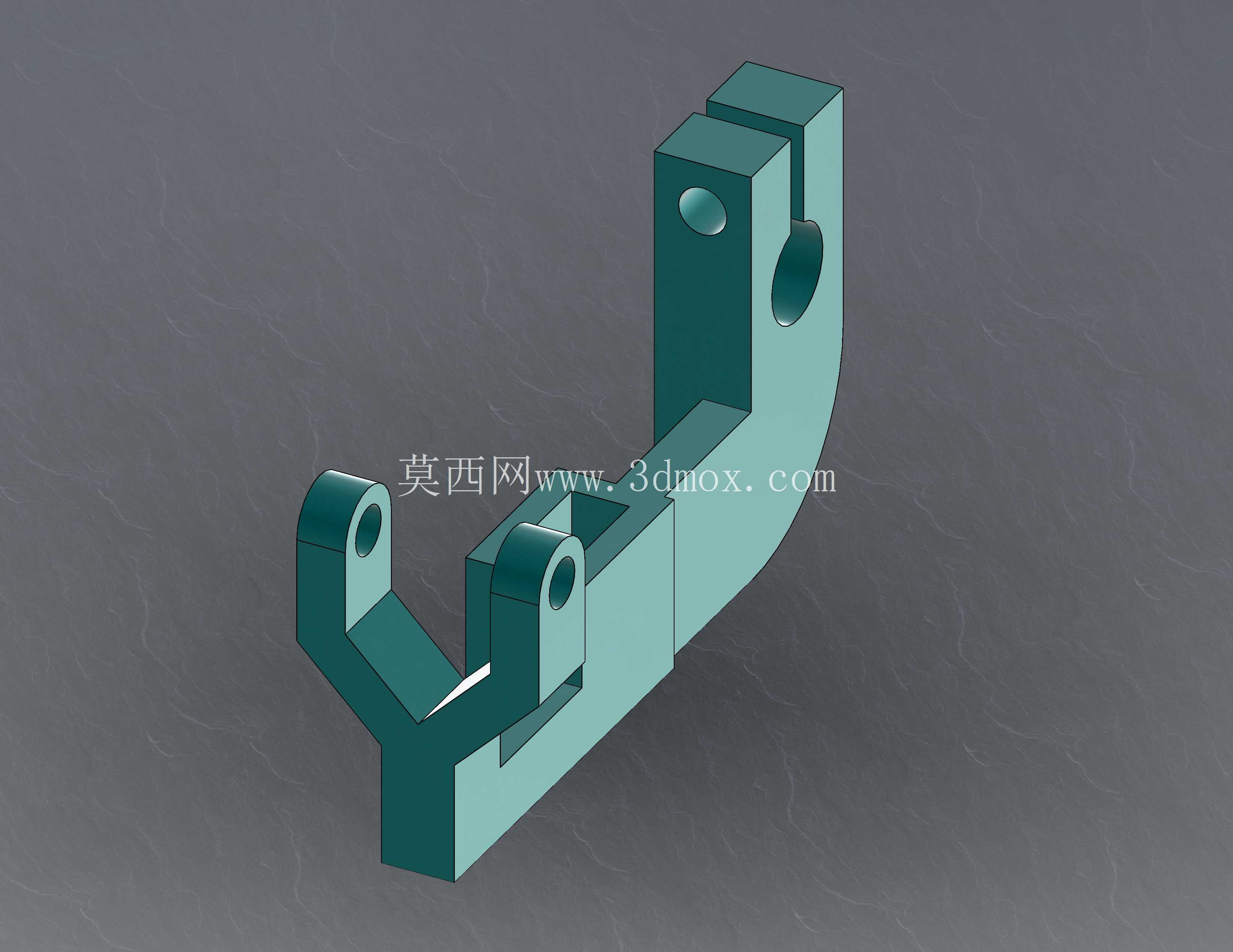

　　在工业传动与工位定位的实际应用场景里，这类钢制异形连接件往往承担着多部件铰接联动的核心作用，常见于自动化生产线的工位切换摆臂、小型工装夹具的联动锁止结构、轻工设备的传动连杆组件中，需要在反复交变的载荷下保持结构刚性，同时兼顾安装空间的紧凑性要求。从实际安装边界来看，该构件整体采用L型弯折的主体布局，长臂端为单耳铰接结构，短臂端为双耳铰接结构，三个铰接孔的同轴度公差控制在0.02mm以内，能够适配直径8mm的标准圆柱销，安装时长臂端单耳嵌入对应安装座的卡槽内，短臂端双耳跨接在联动部件的连接端，整体安装后占用的空间边界不超过120mm60mm40mm，不会对周边管线、其他运动部件造成干涉。

　　设计阶段首先围绕载荷需求选定AISI1020优质碳素结构钢作为基材，这种材料的抗拉强度达到410MPa，屈服强度245MPa，经过正火处理后既有足够的结构强度，又具备良好的切削加工性能，不需要后续复杂的热处理工序就能满足常规工业场景的使用要求。结构成型上，主体采用凸台拉伸工艺构建基础壁厚，所有连接耳处的凸台厚度比主体壁厚增加2mm，避免铰接孔长期受剪切力出现孔壁变形；针对弯折处的应力集中问题，所有内角采用R3mm的圆角过渡，外角采用R1.5mm的圆角过渡，既消除了淬火开裂的隐患，也减少了实际使用中应力集中导致的构件断裂风险；中间部位的剪切拉伸槽是为了给联动部件的运动行程预留避让空间，槽口边缘同样做了0.5mm的倒角处理，避免装配时刮伤配套零件的表面涂层。

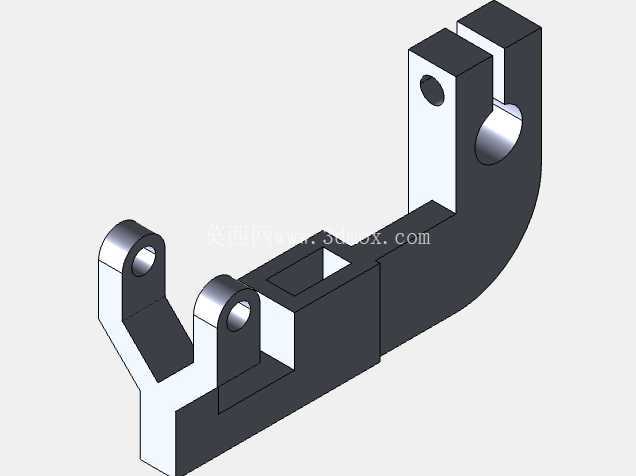

　　从功能特性来看，三个铰接孔的位置精度经过反复校核，当长臂端固定时，短臂端的摆动行程可以达到45度，运动过程中无卡滞点，能够稳定传递150N以内的推拉力，完全满足小型自动化设备的联动传动需求。建模过程中，所有特征的构建顺序完全匹配实际机加工的工序流程：首先通过拉伸做出主体的L型基础轮廓，再通过凸台拉伸添加三个铰接位的加厚凸台，之后通过剪切拉伸切出中间的避让槽和三个铰接孔，最后添加所有圆角、倒角特征，这种建模逻辑能够直接对接数控加工的编程流程，不需要二次重构特征就能生成刀路。

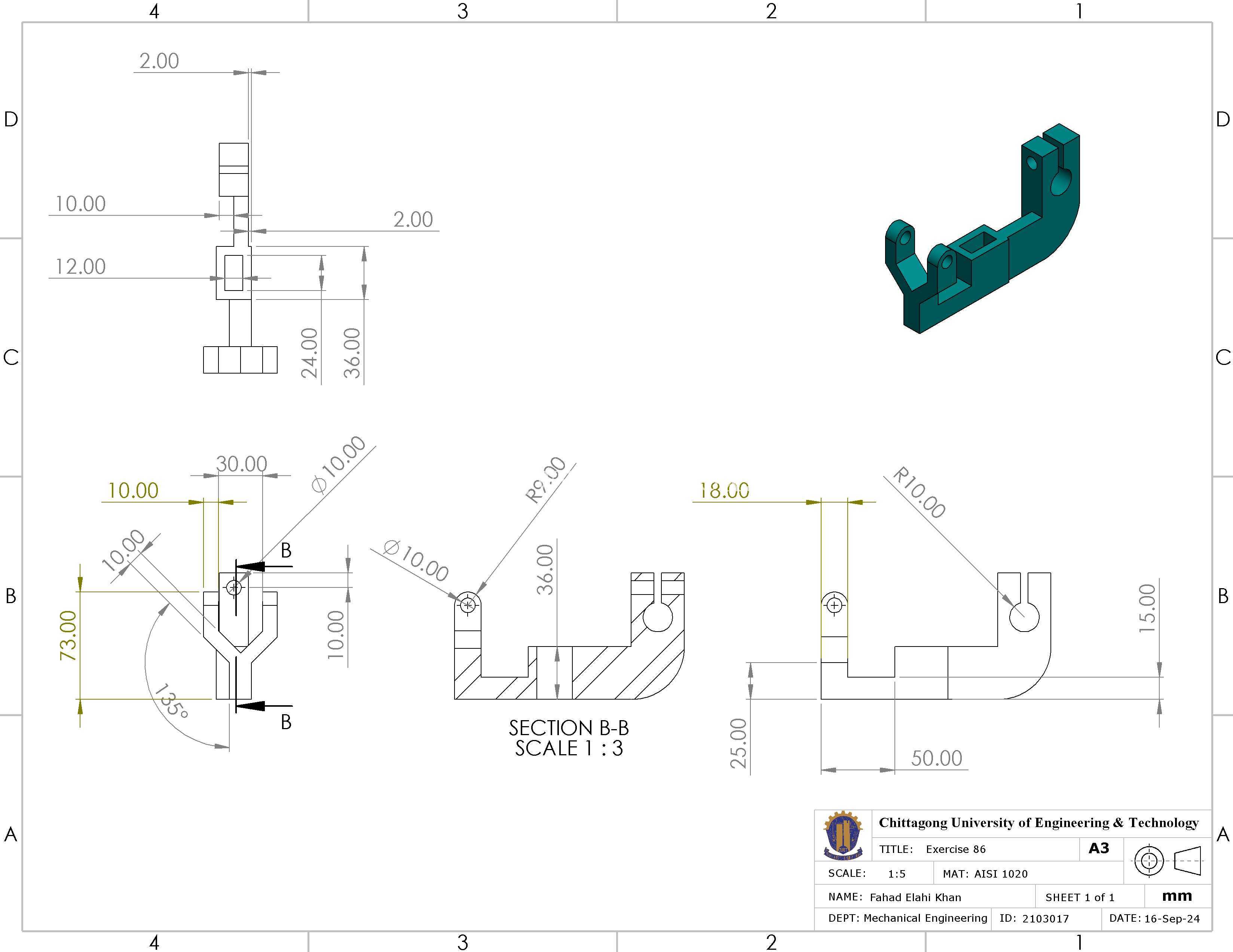

　　配套的工程图里明确标注了所有形位公差、表面粗糙度要求，铰接孔的内孔表面粗糙度要求达到Ra1.6，装配贴合面的粗糙度要求Ra3.2，非加工面保持Ra12.5即可，生产端拿到图纸可以直接安排下料、铣削、钻孔、去毛刺的工序，不需要额外做工艺转化。实际选型使用时，需要注意该构件的适用环境温度范围在-20℃到120℃之间，超出温度范围会导致材料力学性能下降，不适合用于重载冲击的工况，在额定载荷下的使用寿命可以达到100万次往复运动循环，完全能满足通用工业设备的设计寿命要求。
