轴类径向与端轴跳动多维测量装置

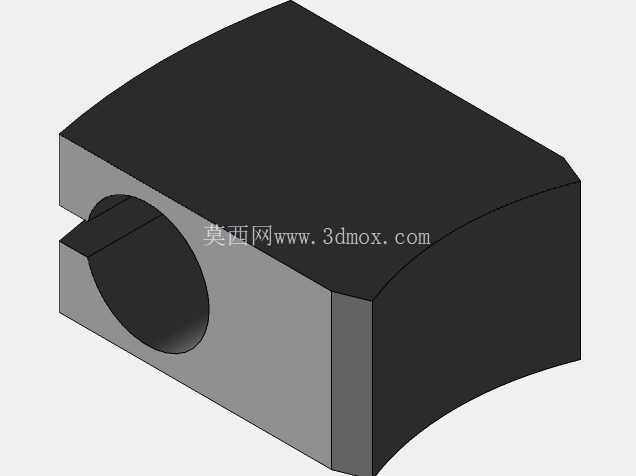

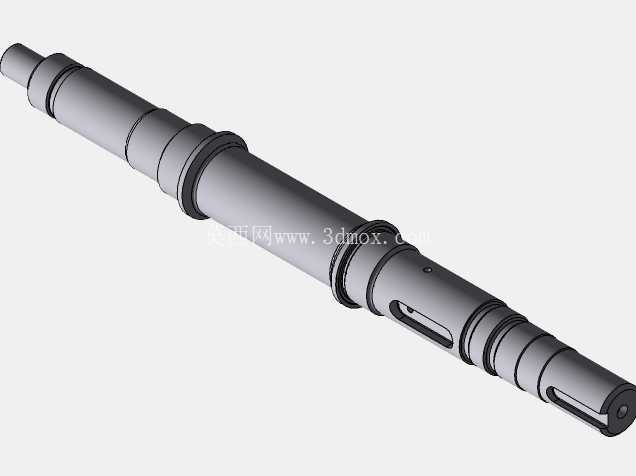

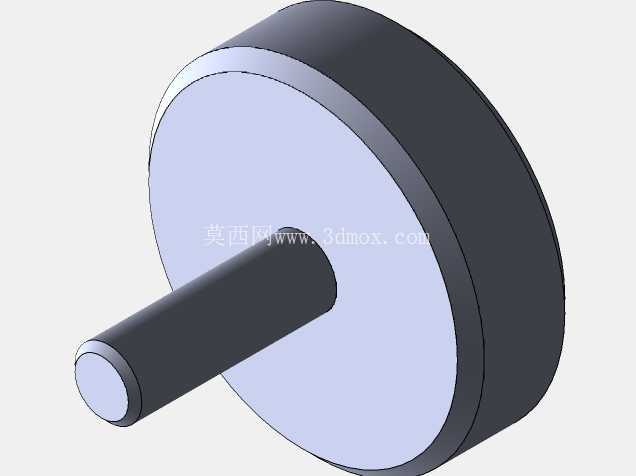

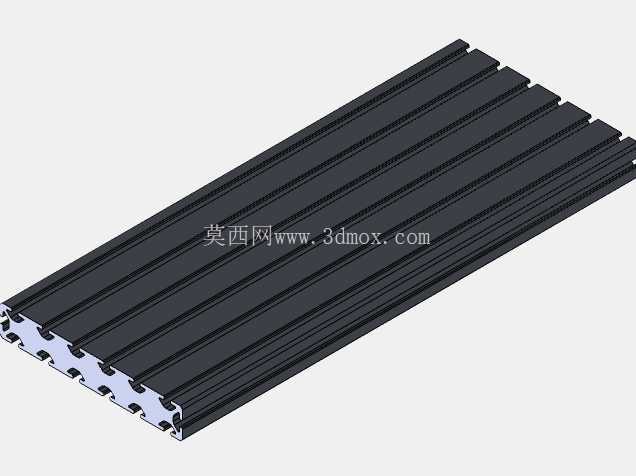

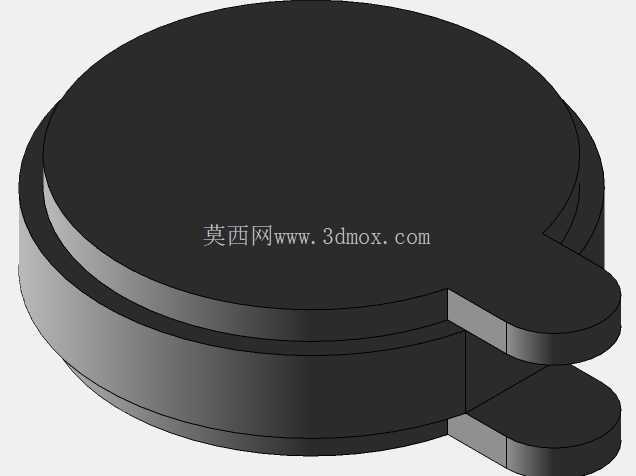

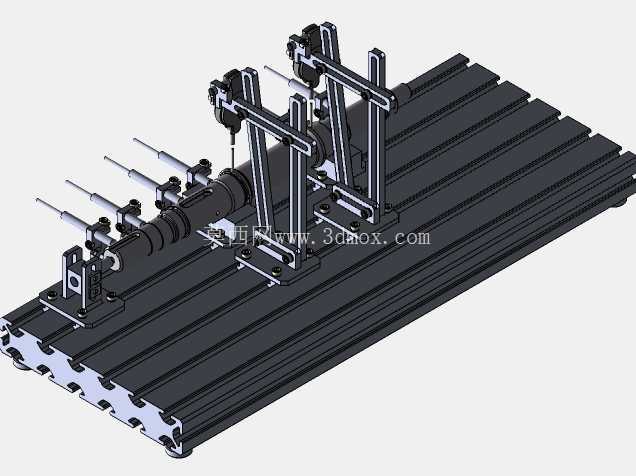

　　在轴类零件的精密加工与成品检测环节，形位公差的精准把控直接决定了后续装配精度与设备运行寿命，这套多维测量装置正是针对轴类工件径向跳动、端轴跳动的同步检测需求设计，可覆盖从机加工工序间抽检到成品终检的多场景使用需求。不同于传统单测点百分表架的零散检测方式，该装置采用模块化的安装基座设计，基座选用带标准T型槽的铝型材平台结构，T型槽的槽距遵循通用工装安装标准，可根据被测轴的长度、轴径尺寸灵活调整各测量单元的安装位置，无需额外加工定制转接板，适配直径范围10mm至120mm、长度范围200mm至800mm的各类光轴、阶梯轴、电机输出轴类工件的检测需求。

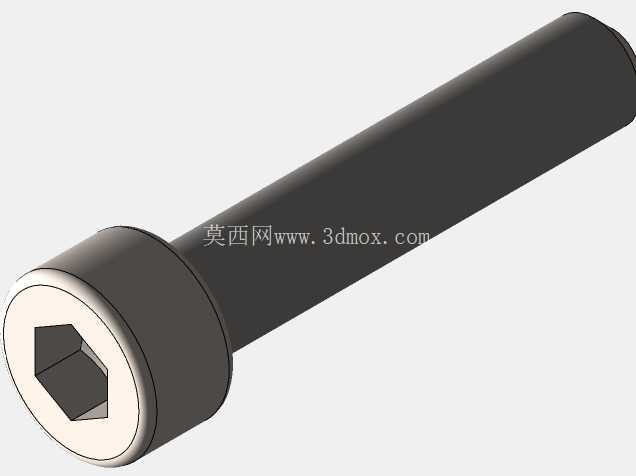

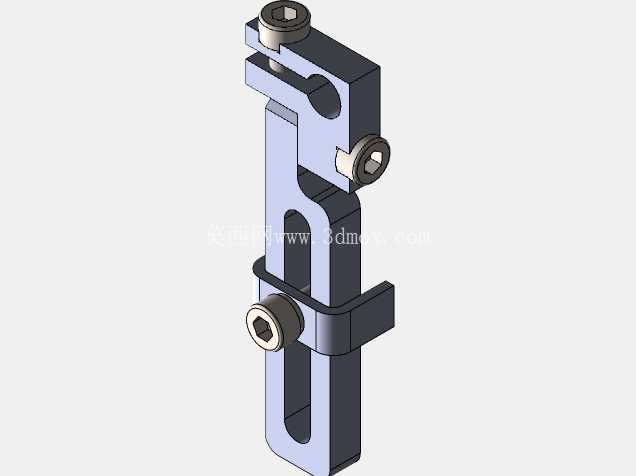

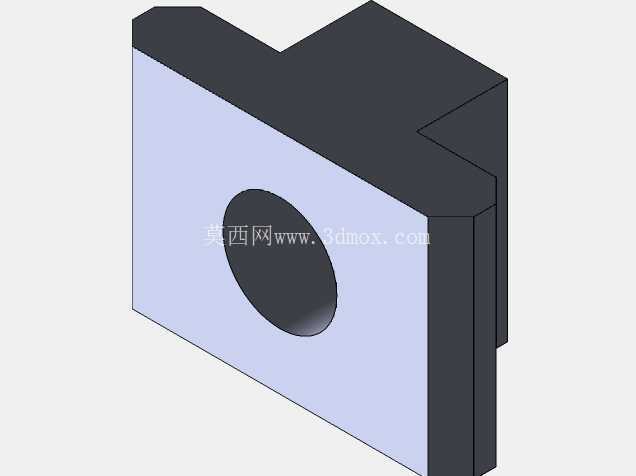

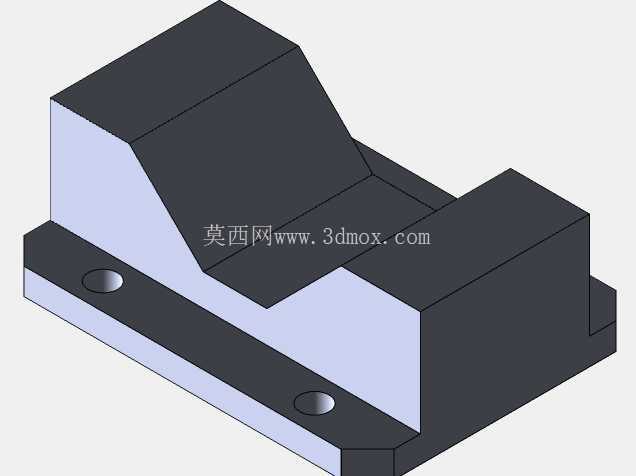

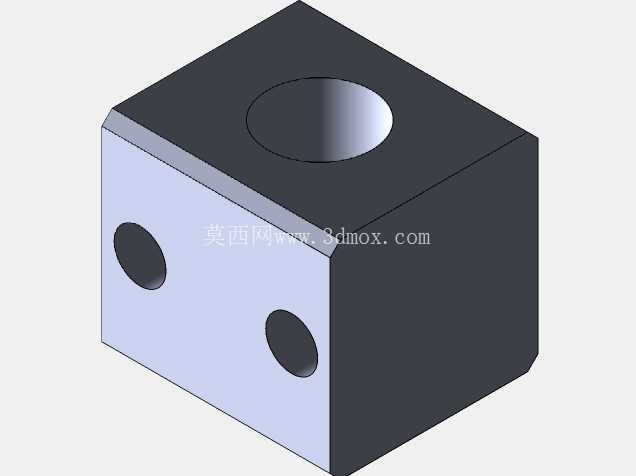

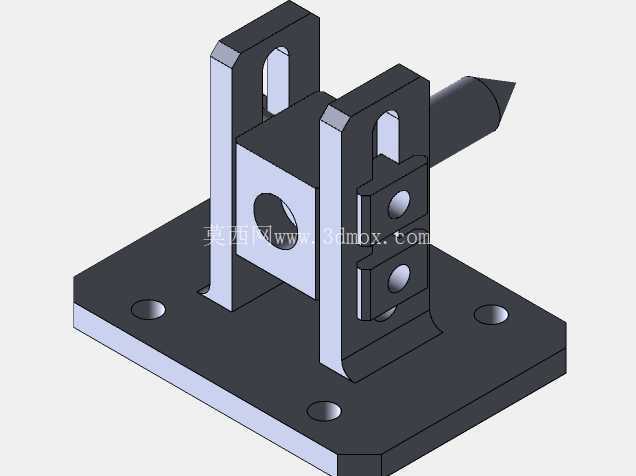

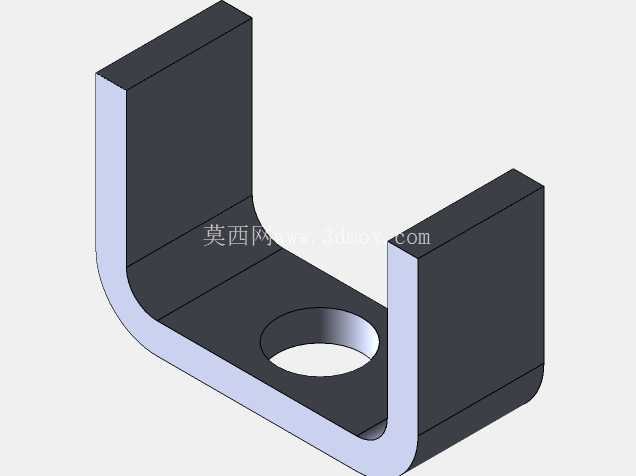

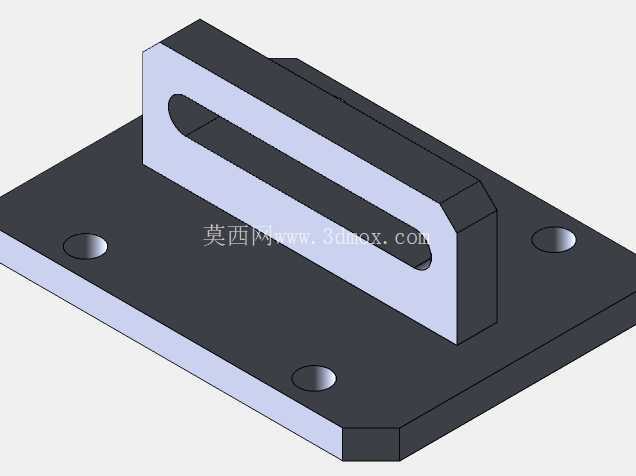

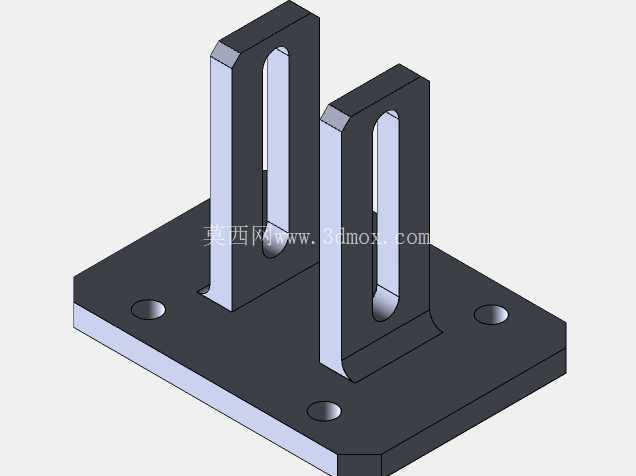

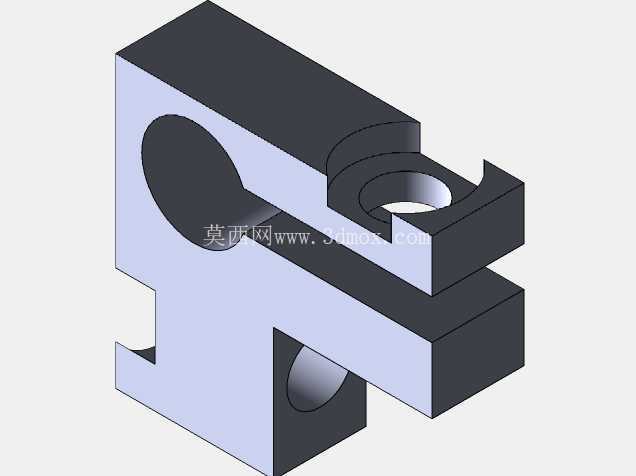

　　装置的支撑端采用双V型块定位结构，V型块的夹角为90度，支撑面做了淬硬处理，避免长期使用出现磨损凹陷影响定位精度，其中一端的V型块带有轴向限位顶针，可限制工件检测过程中的轴向窜动，保证测量数据的稳定性，另一端V型块可沿基座T型槽滑动，锁紧后即可完成不同长度工件的装夹固定，装夹过程无需额外工装辅助，单人即可在30秒内完成工件的定位装夹。测量单元部分共设置五组独立的测量安装支架，每组支架均带有X、Y、Z三个方向的微调滑台，滑台的微调精度可达0.01mm，可根据被测轴的测点位置精准调整测头的接触位置，其中靠近轴端的两组支架可调整测头角度，使其垂直于轴的端面，用于检测端轴跳动量，剩余三组支架沿轴的轴向分布，测头垂直于轴的圆柱面，用于检测不同轴段的径向跳动值，所有支架的立柱均采用硬质铝合金材质，在保证结构刚性的同时减轻整体重量，调整时不会出现支架晃动导致的测头偏移。

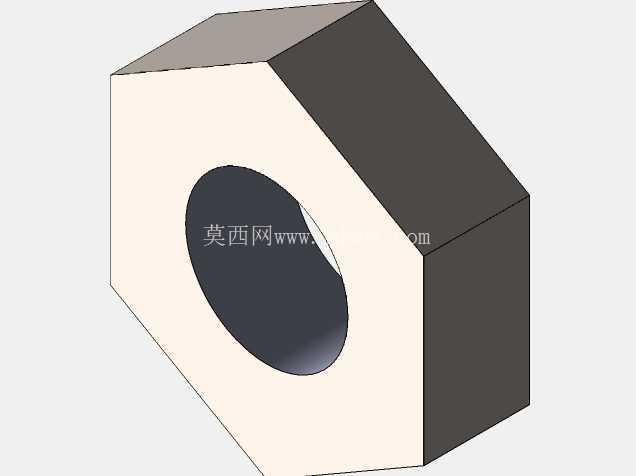

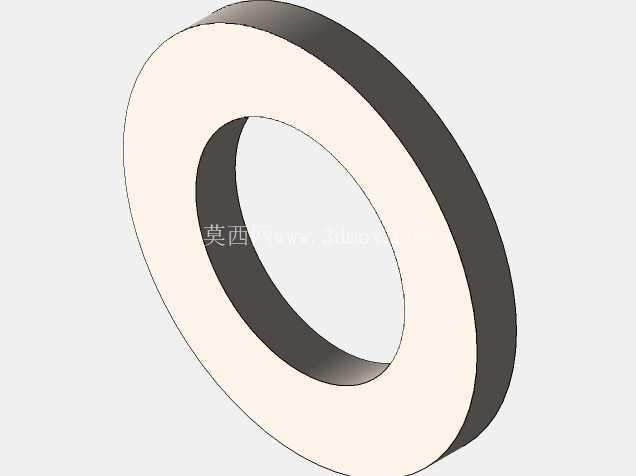

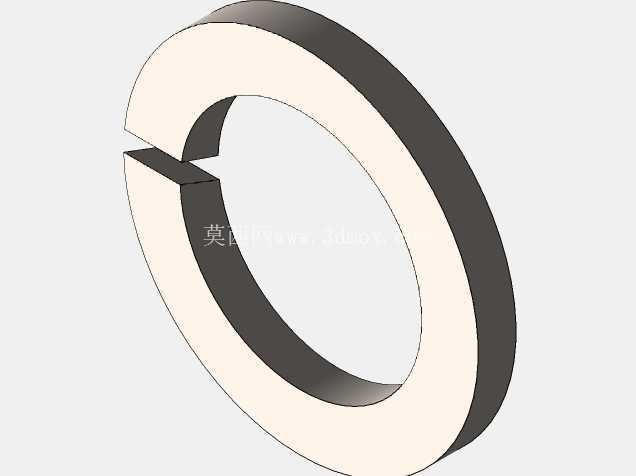

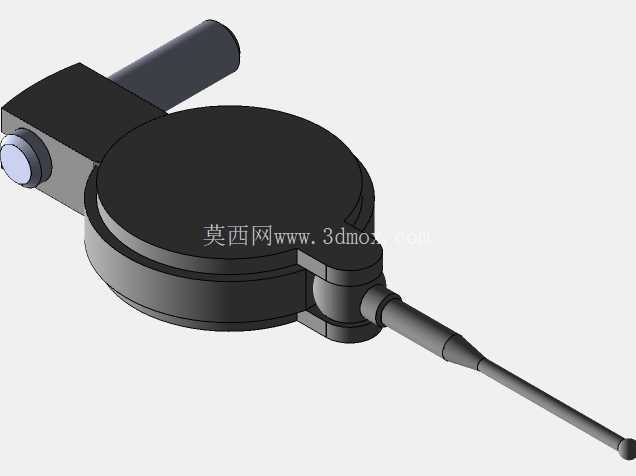

　　在实际使用场景中，该装置可直接放置在车间检验台或机加工工位旁，工件装夹完成后，操作人员只需缓慢转动被测轴一周，即可通过各测点连接的百分表或位移传感器读取对应位置的跳动数值，相比传统多次移动表架、重复定位的检测方式，检测效率可提升60%以上，同时避免了多次装夹带来的定位误差，检测重复精度可控制在0.005mm以内。设计过程中充分考虑了现场使用的抗干扰需求，所有锁紧结构均采用手拧螺丝加防松垫片的组合，调整到位后锁紧不会出现滑移，基座底部带有四个可调橡胶支脚，可适应不平整的工作台面，调整支脚高度即可保证基座的水平度，避免基座倾斜带来的测量系统误差。

　　测头部分选用硬质合金球头测头，接触工件时不会划伤工件表面，同时测头带有缓冲结构，接触压力控制在0.5N至1N之间，既保证测头与工件表面紧密贴合，又不会因为压力过大导致工件出现微小弯曲影响测量结果。针对不同行业的检测需求，该装置的测量支架还可拓展安装激光位移传感器，实现跳动数据的自动采集与记录，无需人工读表，可对接数字化检测系统，满足批量生产过程中的数据追溯需求。安装边界方面，装置整体基座长度为1000mm，宽度为300mm，支架调整到最高位置时整体高度为350mm，占用工作台面空间小，不需要额外的安装固定，放置平稳后即可投入使用，日常维护只需定期清理T型槽内的铁屑杂物，在滑台导轨处涂抹少量润滑脂即可保证长期使用的调整顺畅度。在减速器输出轴、电机转子轴、机床主轴等零件的检测场景中，该装置可同时完成多个截面径向跳动、轴端端面跳动的同步检测，有效解决了传统检测方式中测点位置不一致、检测效率低的问题，结构设计上没有冗余的复杂构件，所有零部件均为通用标准件加工组装，后期维护更换配件成本低，适合中小机加工企业、零部件配套厂商的日常检测使用。
