服装防护性能喷淋测试装置结构设计

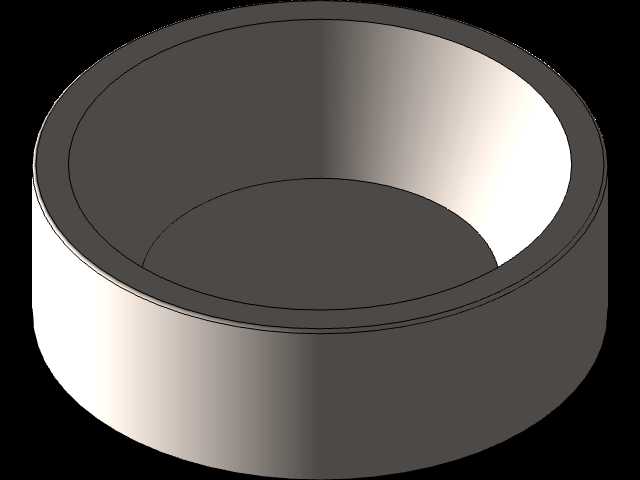

　　这套装置核心面向纺织服装防护性能检测场景，主要用于完成服装面料及成品的IPX1、IPX4等级防水性能验证，匹配IEC 60335-2-64标准中对防护类服装的测试要求，是服装质检实验室、防护用品生产企业品控环节的专用试验工装。从结构布局来看，装置采用台式一体化设计，底座为整体铸造式平台，提供稳定的安装基准，平台上集成承液槽，用于收集测试过程中喷淋的液体，避免液体外溢污染测试环境，承液槽采用圆弧过渡设计，无清洁死角，便于测试后废液清理。

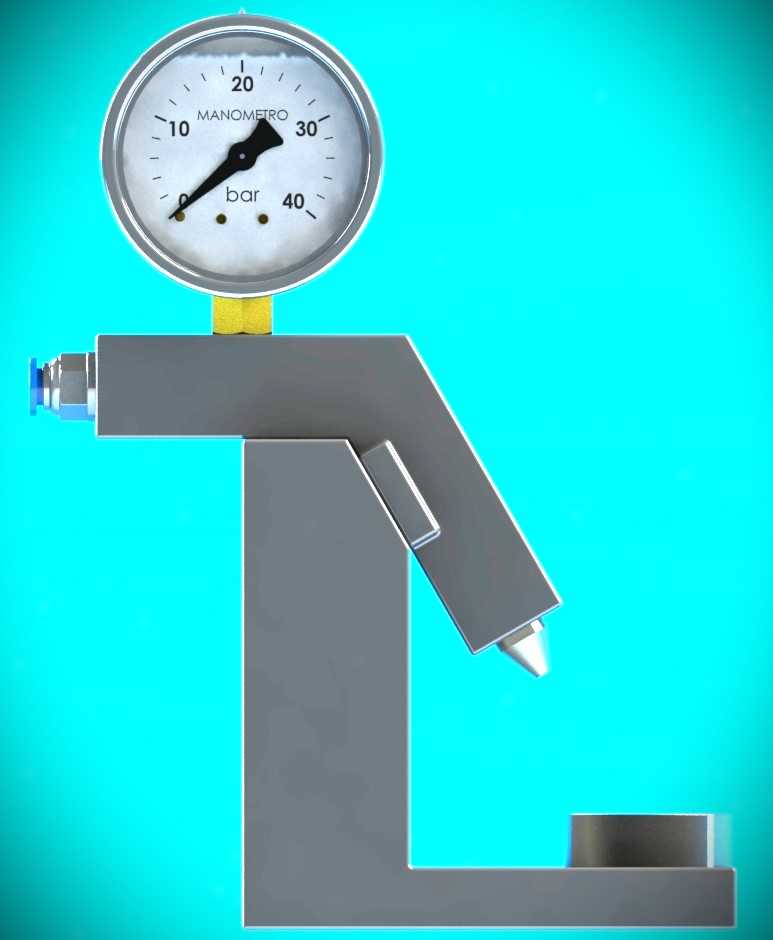

　　上部倾斜设置的喷淋导向支架采用折弯焊接结构，倾斜角度经过校准，可保证喷淋液按照标准要求的角度落向测试样品，支架上安装的压力表为径向充油耐震型，量程覆盖0-40kPa测试区间，可实时显示喷淋管路的压力数值，为测试参数校准提供直观依据，压力表前端设置快换式喷嘴接口，可根据IPX1、IPX4不同测试等级更换对应规格的喷淋头，无需拆卸整体管路，切换效率较高。装置左侧设置的蓝色旋钮为压力调节手轮，采用滚花防滑设计，操作人员可在测试过程中实时调整管路压力，配合压力表读数将喷淋压力稳定在标准要求的区间内，调节机构采用细牙螺纹传动，压力调节精度可达0.1kPa，避免压力波动造成测试结果偏差。

　　从安装边界来看，装置整体占地尺寸适配常规实验室试验台，底座预留四个M8安装孔，可通过螺栓固定在试验台面上，防止测试过程中装置移位，整体重量控制在单人可搬运范围内，无需额外吊装设备即可完成移位安装。设计过程中优先考虑了电气安全隔离结构，所有管路接头均设置在支架后侧，与操作人员操作区域保持安全距离，避免带压液体渗漏接触操作人员，同时装置的所有金属结构件均做防锈钝化处理，可长期接触测试液体而不发生锈蚀，延长设备使用寿命。

　　在功能实现逻辑上，装置通过压力调节机构稳定输出标准要求的喷淋压力，导向结构保证喷淋角度与落点符合标准规范，承液结构完成废液收集，压力表实现参数可视化，整套结构无需复杂电控组件，纯机械结构即可完成测试流程，故障率低，维护成本低，适合中小规模品控实验室的日常检测使用。结构设计时充分考虑了操作人机工程，压力表安装高度与操作人员站立视线齐平，无需弯腰或垫脚即可读取压力数值，调节手轮位置处于操作人员自然伸手可及的范围内，长时间操作不易产生疲劳。喷嘴安装位置与承液槽中心的垂直距离经过严格计算，完全符合测试标准中对喷淋距离的要求，无需额外测量即可快速完成样品装夹定位，减少测试前的准备时间。承液槽底部设置废液排放口，可通过软管连接至废液收集容器，测试完成后无需手动倾倒废液，打开排放阀即可自动排净槽内残留液体。整套装置的结构件多采用标准型材与通用机加工件，加工难度低，制造成本可控，备件替换方便，常规机械加工车间即可完成整套装置的加工装配，无需特殊定制加工设备。
