带双侧安装耳的凹型槽机械支撑构件

　　在自动化生产线的工位定位、小型工装夹具的基体搭建、电子设备内部的结构支撑场景中，这类带双侧安装耳的凹型槽构件是十分常见的结构件，它不需要承担超大载荷，却对安装定位精度、配合间隙有明确要求，很多时候直接决定了整套小型机构的运行稳定性。从结构功能来看，构件主体的凹型槽是核心功能区域，槽腔的内壁垂直度、槽底平面度直接决定了与之配合的滑动块、定位销或者传感元件的安装精度，槽腔两侧的斜向加强筋并非随意添加，而是在不额外增加整体壁厚的前提下，提升槽口位置的抗形变能力，避免长期受侧向力后槽口张开导致配合失效。

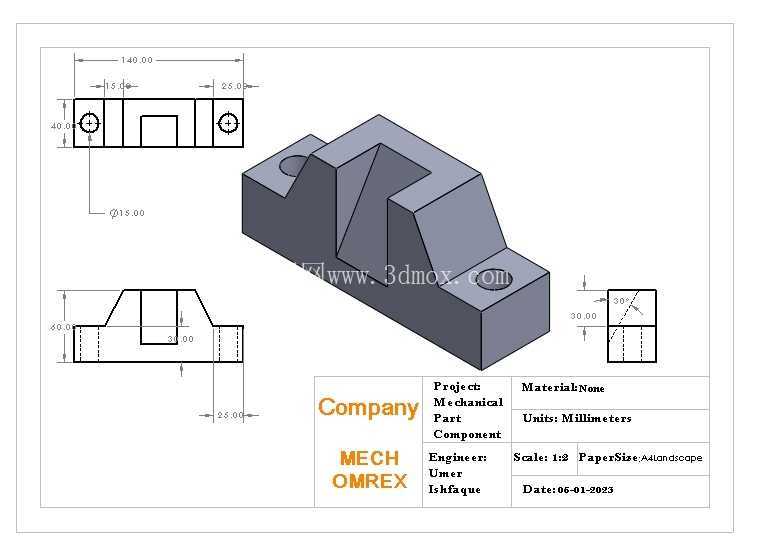

　　两侧向外延伸的安装耳是整个构件的固定基准，耳板上的通孔为安装过孔，孔位的中心距公差需要控制在合理范围内，才能保证安装时与基座上的螺纹孔精准对位，不会出现强行锁附导致的构件内应力残留，耳板与主体衔接的位置做了圆弧过渡，避免应力集中在直角处引发断裂风险。设计这类构件时，首先要明确安装边界的限制，从给出的尺寸标注来看，构件整体长度方向的总尺寸为140mm，安装孔的中心距为115mm，单个安装耳的宽度为25mm，安装孔直径为13mm，这些尺寸直接决定了它能适配的基座安装孔位范围，选型时如果基座孔位不符，强行改装会大幅降低结构可靠性。高度方向上，主体总高40mm，槽腔深度20mm，槽口宽度30mm，这个尺寸的槽腔可以适配宽度28mm以内的配合件，预留的2mm间隙是为了给装配公差、热胀冷缩留出余量，避免温度变化后配合件卡死在槽内。斜向筋板的30度倾角是经过受力核算的，这个角度既能保证筋板对槽壁的支撑强度，又不会在脱模或者铣削加工时出现工艺死角，如果是采用铣削加工的金属件，这个角度可以减少刀具的伸出长度，降低加工震刀的概率；如果是注塑成型的非金属件，这个拔模角度也能顺利脱模，不需要额外做滑块结构，降低模具成本。

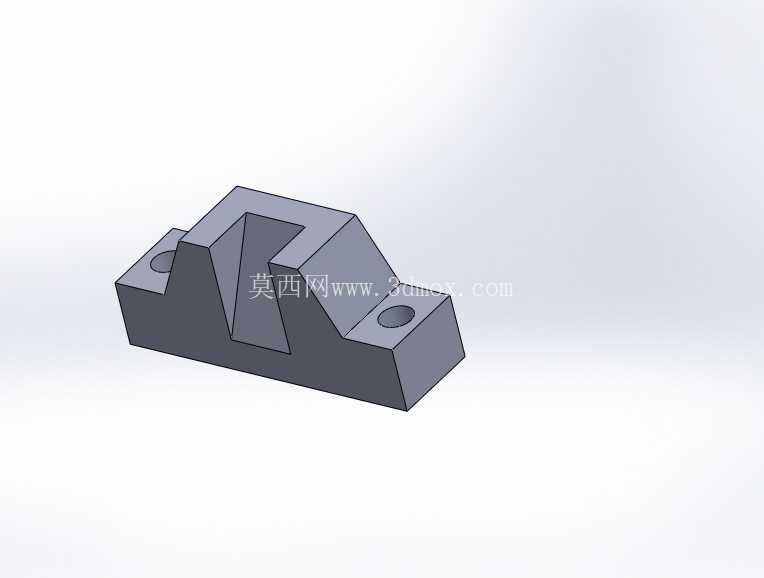

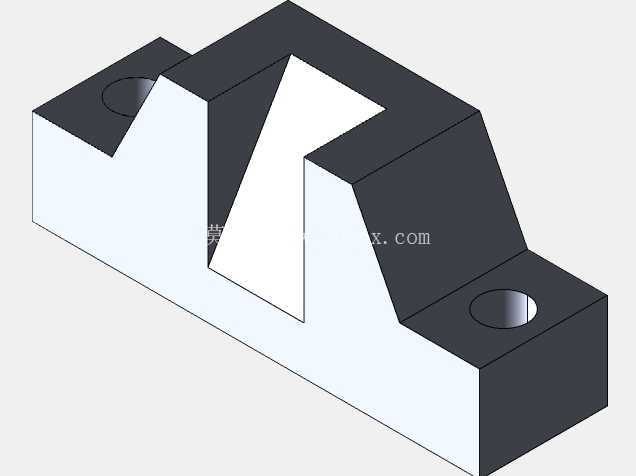

　　从视图表达来看，正交的正视图、侧视图清晰标注了各个方向的线性尺寸，等轴测图则直观展示了构件的三维形态，能让结构工程师快速判断各个特征的相对位置，不需要反复对照多个视图脑补空间结构。在实际应用中，这类构件常被用在小型气动滑台的端部限位、PCB板测试工装的定位基座、小型变压器的安装支架等位置，不同应用场景下会选用不同的材质，承受轻载且需要绝缘的场景会选用电木或者POM材质加工，有一定强度要求的场景会选用6061铝合金阳极氧化处理，需要更高耐磨性能的场景则会选用45号钢调质后表面发黑处理。

　　设计过程中需要注意，安装耳的底面与槽腔的基准面需要保证共面或者明确的平行度要求，否则安装后构件会出现倾斜，导致槽腔内的配合件运动轨迹偏移；安装孔的沉头深度需要根据所选螺丝的头部尺寸确定，保证螺丝锁附后头部不高出安装耳表面，避免与其他相邻部件产生干涉。很多新手工程师在设计这类构件时，容易忽略筋板与主体衔接处的圆角，直角衔接的位置在受冲击载荷时很容易出现裂纹，尤其是采用脆性材质加工时，这个位置的失效概率会大幅提升；另外槽腔内部的拐角处也需要添加合适的内圆角，既可以减少加工时的应力集中，也能避免配合件的直角棱边与槽体内角发生干涉，保证配合件可以顺利落位到槽底。
