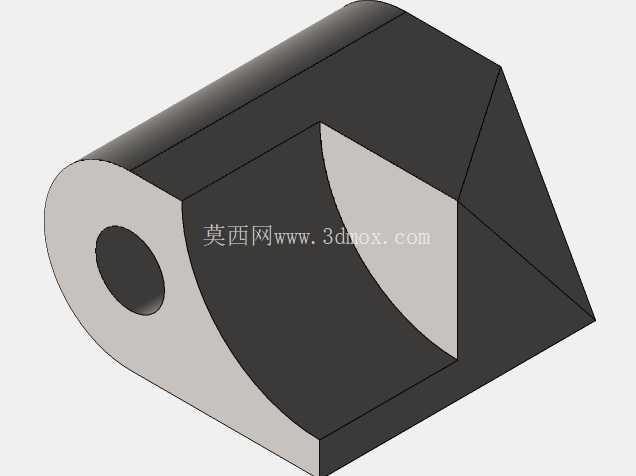

带弧形安装面的楔形支撑结构件

　　在小型机电设备的内部装配场景中，这类带弧形安装面的楔形支撑结构件，常被用于实现圆柱类构件与平面安装基面之间的过渡连接，解决不同形态安装界面的适配问题，避免圆柱构件直接与平面接触时出现的应力集中、定位偏移问题。从结构功能来看，该零件一端为带同轴通孔的圆柱段，通孔可用于穿设紧固件或者定位销轴，实现与对应圆柱配合件的同轴固定，圆柱段的外圆弧面可与配套的弧形卡槽实现面接触配合，相比线接触的固定方式，接触面积更大，单位面积承压更小，长期受载下不易出现接触面压溃变形的问题。

　　零件主体为楔形块结构，两个相邻平面呈直角分布，可直接贴合设备内部的直角安装基面，无需额外加工过渡斜面，降低安装基面的加工难度，楔形的斜面则实现了圆柱段安装轴线与安装基面之间的高度差补偿，可根据实际装配空间的尺寸需求，调整楔形块的倾斜角度，适配不同安装高度的圆柱构件定位需求。设计过程中，首先需要确定圆柱段的内孔直径，该尺寸需要匹配对应紧固件或者销轴的外径，预留合理的配合公差，若为间隙配合则控制孔的尺寸偏差在H7等级，保证装配时销轴可顺利穿入，同时不会出现过大的径向窜动；圆柱段的外圆直径需要结合配套卡槽的尺寸确定，保证外圆面与卡槽的贴合率不低于85%，避免局部接触应力过大。

　　楔形块的两个直角面的平面度需要控制在0.05mm以内，保证与安装基面贴合后不会出现翘曲，连接紧固后不会产生附加内应力。楔形斜面与圆柱段的衔接处采用平滑过渡，避免直角衔接带来的应力集中问题，在承受交变载荷的工况下，平滑过渡结构可大幅降低衔接处的应力集中系数，减少疲劳断裂的风险。安装边界方面，零件的总长度由圆柱段轴向长度与楔形块的长度共同决定，设计时需要保证圆柱段伸出楔形块的长度不超过配套卡槽的深度，避免装配后出现轴向干涉；楔形块的宽度需要与安装基面的预留安装空间匹配，两侧预留至少2mm的紧固件操作空间，方便装配时工具的伸入。

　　零件的整体高度由楔形块的最大厚度决定，需要保证装配后圆柱段的轴线高度与配合件的轴线高度同轴度误差不超过0.1mm，避免出现别劲、卡滞的问题。在实际应用中，这类结构件也可作为小型工装的定位模块使用，针对带圆柱面的待加工零件实现快速定位，楔形结构可抵消部分装夹力，保证装夹稳定性，相比整块式的定位块，该结构的耗材更少，重量更轻，在便携化工装、小型自动化设备的内部支撑场景中适用性更强。建模过程中，通过基础的拉伸特征构建楔形块的主体轮廓，再通过拉伸切割特征加工出圆柱段的内孔，最后通过表面切割功能处理圆柱段与楔形块的衔接曲面，保证曲面过渡顺滑，无碎面、尖角，导出的模型可直接用于后续的工程图生成、数控加工编程，无需额外的几何修复。
