蜗轮蜗杆式螺旋升降传动机构结构

　　在轻工生产线高度调节、工装夹具工位顶升、小型设备姿态调整这类对低速重载、位置自锁有明确要求的场景里，螺旋升降机构一直是可靠性优先的选型方案，区别于液压、气动升降需要配套动力源与密封维护的特性，纯机械结构的螺旋升降机依靠螺纹副的自锁特性，在断电、负载波动的工况下也能保持位置稳定，不会出现滑移回落的问题，这也是它在静态支撑、频繁点动调整场景里被广泛应用的核心原因。这套螺旋升降结构采用蜗轮蜗杆与梯形丝杠结合的传动路径，输入端的横向蜗杆轴可以直接连接手轮或者小型减速电机，动力输入后通过蜗杆带动蜗轮旋转，蜗轮内孔加工有与梯形丝杠匹配的传动螺纹，蜗轮转动时即可将旋转运动转化为丝杠的轴向直线运动，实现顶升或者下降的动作。

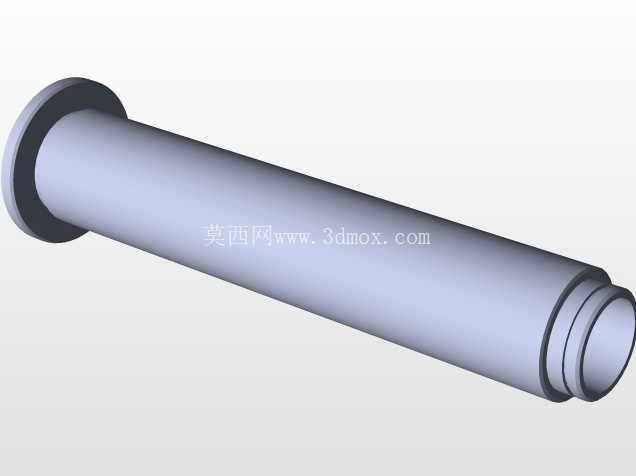

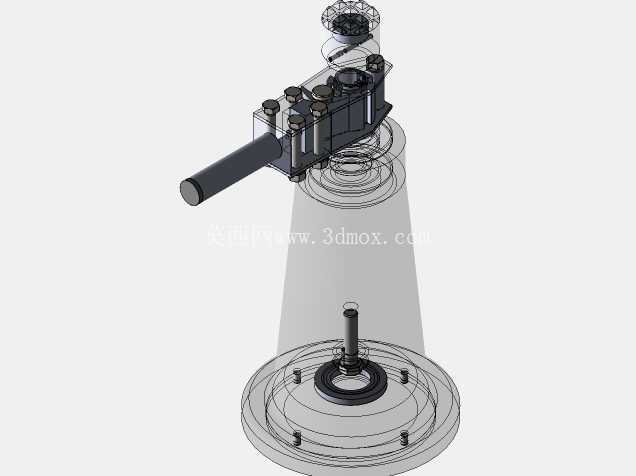

　　从结构布局来看，整个机构的壳体采用分体式箱型设计，上下端盖通过螺栓与主箱体连接，既可以为内部的蜗轮、蜗杆提供封闭的润滑空间，避免车间内的粉尘、切削碎屑进入传动副造成磨损，也能为丝杠提供稳定的径向支撑，减少丝杠伸出较长时的径向晃动量。蜗杆部分采用两端轴承支撑的结构，输入端伸出箱体的轴段做了标准的轴径设计，可以适配不同规格的手轮、联轴器，不管是手动调节的工位，还是搭配伺服电机做自动位置控制的场景，都不需要额外做转接结构的修改。设计这套结构的时候，首先要考虑的是安装边界的适配性，底部的安装法兰盘做了均匀分布的螺栓过孔，安装面加工有定位止口，现场安装时可以先将止口与设备底座的定位槽配合，再穿入螺栓紧固，能有效保证丝杠轴线与安装面的垂直度，避免丝杠承受额外的径向弯矩，加速螺纹副的磨损。丝杠顶端的连接端做了平面轴承的安装位，与被顶升部件连接时，平面轴承可以抵消顶升过程中可能出现的微小偏转力矩，避免丝杠与被连接件之间出现卡滞。

　　从传动特性来看，这套结构选用的梯形丝杠螺纹升角小于当量摩擦角，本身具备可靠的自锁性能，不需要额外加装制动装置就能在行程内任意位置锁止，对于需要长时间保持固定高度的支撑场景，比如生产线旁的物料托架高度调节、检测设备的探头高度微调，这种自锁特性可以省去额外的锁紧机构，简化整体设备的结构设计。在实际选型匹配时，需要注意丝杠的伸出长度与负载的匹配关系，当丝杠伸出量超过壳体直径三倍以上时，需要根据负载大小校核丝杠的压杆稳定性，避免大负载下丝杠出现失稳弯曲的问题；如果是搭配电机做自动驱动的场景，还要在输入端计算传动比对应的输入扭矩，避免电机选型过小出现堵转。壳体侧面设计有润滑油注油孔，日常维护时可以定期注入润滑脂，减少蜗轮蜗杆与丝杠螺纹副的磨损，延长整体机构的使用寿命，注油孔的位置设置在蜗杆轴的侧上方，加注润滑脂时可以直接覆盖蜗杆与蜗轮的啮合面，不需要拆开箱体就能完成日常维护操作。这套结构的所有零件都做了明确的几何约束，各个配合面的公差、安装孔的位置度都在建模时做了参数化关联，修改丝杠行程、法兰安装尺寸时只需要调整对应参数就能完成整体结构的更新，对于系列化设计不同顶升行程、不同负载规格的升降机构来说，可以直接在这个基础模型上做参数调整，大幅缩短重复建模的时间。

　　在装配逻辑上，整个机构的零件装配顺序完全贴合实际生产的装配流程，先将蜗杆与轴承压入箱体的对应安装孔，装入蜗轮组件后再合装上下端盖，最后穿入丝杠并安装顶端的连接件与底部的防尘密封件，模型里的每个螺栓、密封件都没有做简化省略，做装配干涉检查时可以直接验证所有零件的装配间隙，避免实际加工装配时出现零件干涉、无法安装的问题。对于需要做二维工程图输出的场景，这个模型的视图投影可以直接生成各个方向的剖视图，清晰展示内部传动副的啮合关系、各个配合面的尺寸公差，不需要再额外做结构补画。在实际应用中，这类螺旋升降机构经常多台联动使用，通过传动轴将多个升降机的蜗杆输入端连接起来，用一个动力源驱动多台升降机同步升降，实现大尺寸平台的平稳高度调节，比如大型板材的上料托架、涂装生产线的工件升降工位，多台联动时只要保证各个升降机的传动比一致、输入轴同步转动，就能保证平台升降过程中不会出现倾斜卡滞的问题。
