两柱式汽车升降机第二剪臂结构设计

　　在汽车维保场站的日常作业里，两柱式举升设备是覆盖小保养到底盘大修全场景的核心工装，而剪臂作为直接承接载荷、传递举升力的关键受力构件，其结构合理性直接决定设备运行的平稳性与长期使用的可靠性。本次设计的剪臂属于两柱举升机剪刀式展开机构的第二级臂体，日常作业中，当车辆驶入工位、停驻在举升机中心区域后，该臂体随主臂同步展开，通过端部的托垫结构卡接车辆底盘指定的承重支点，将整车重量均匀传递到主立柱的升降滑台上，在举升全程保持臂体的刚性支撑状态，避免车辆出现倾斜、滑移的风险。

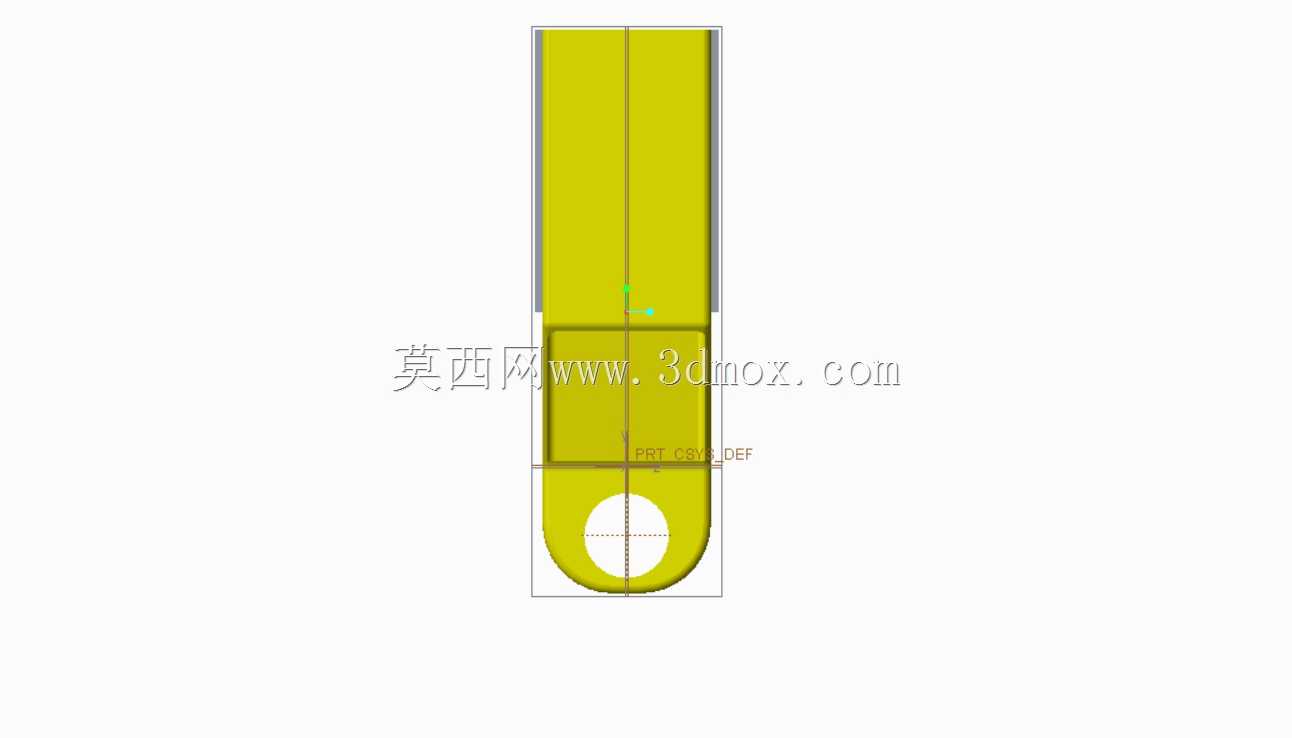

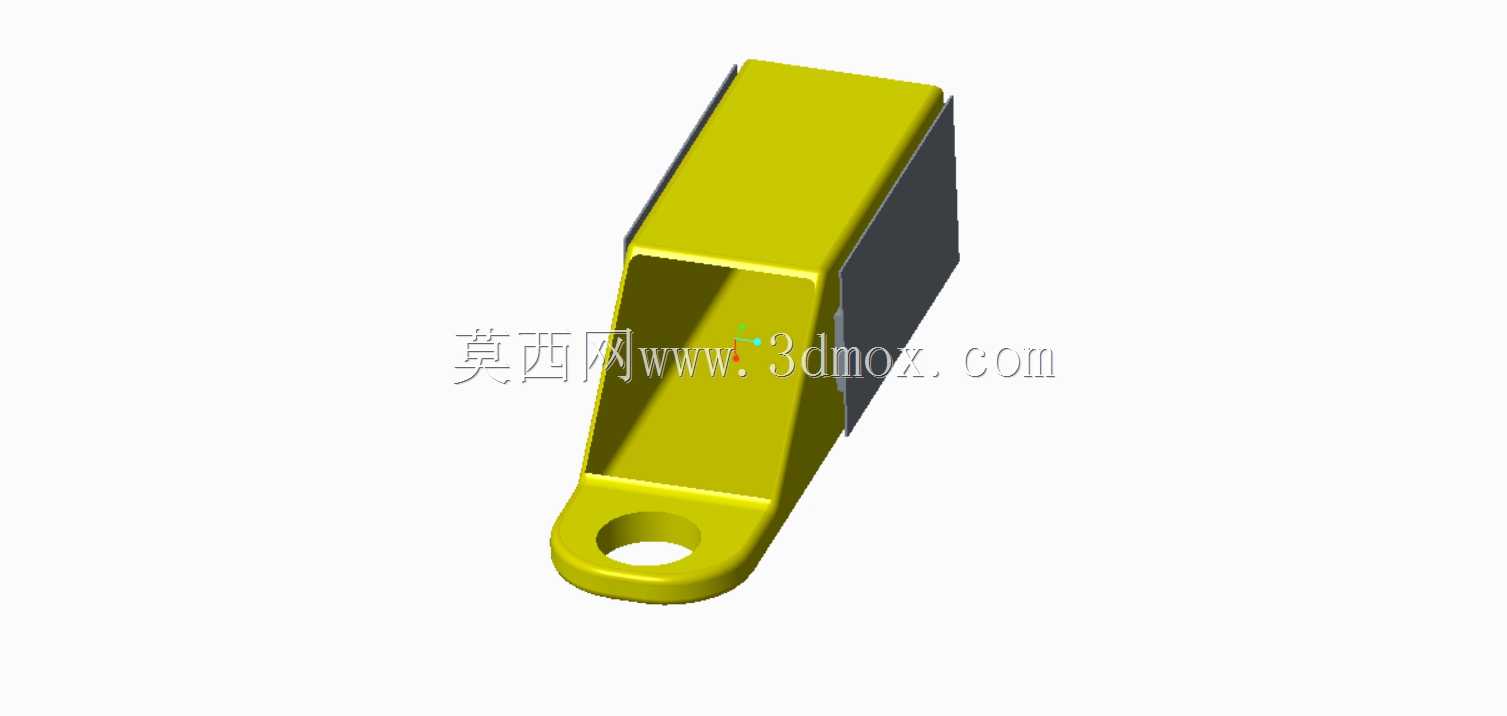

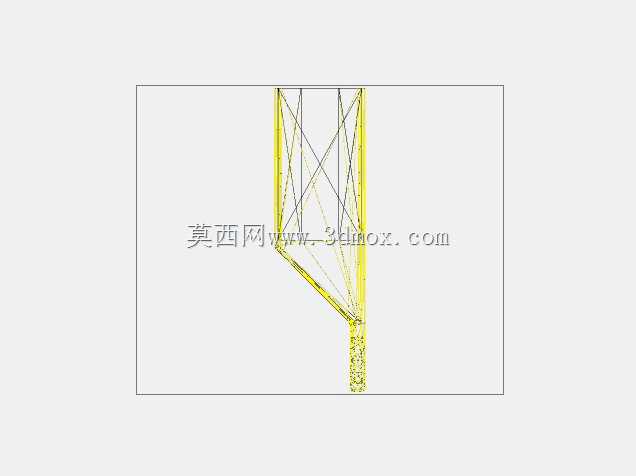

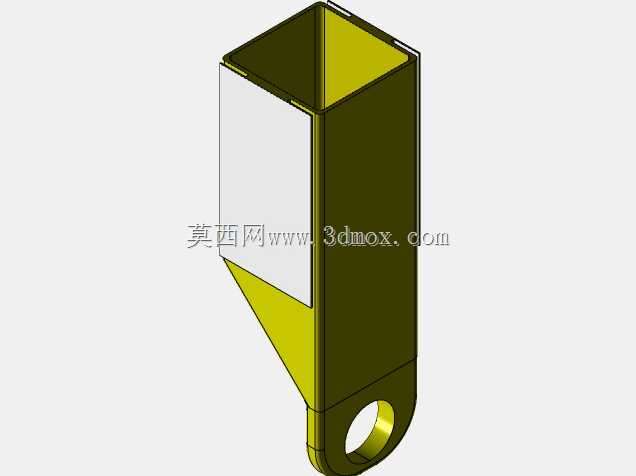

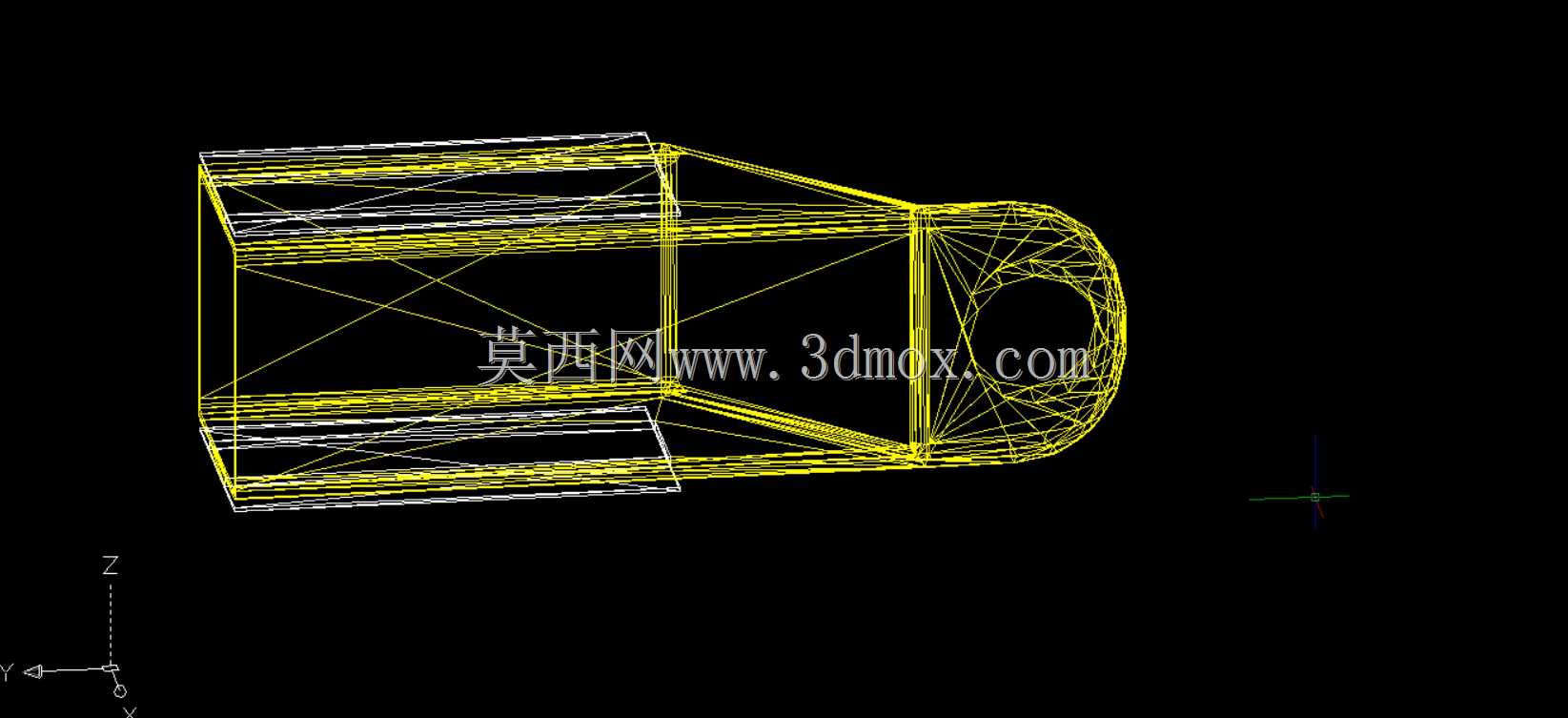

　　从功能特性来看，该臂体采用盒型截面的主体结构，这种结构形式在同等材料用量下具备更高的抗弯截面模量，能够承受车辆举升过程中产生的弯曲载荷与偏转载荷，臂体端部设计有带通孔的铰接耳结构，用于和上级主臂、端部托垫组件形成铰接配合，铰接孔的加工公差控制在合理区间，既保证铰接转动的灵活性，又避免间隙过大带来的举升晃动问题。臂体两侧设计有内凹的侧抽定位结构，在臂体收回状态下可以完全嵌入主臂的内腔空间，缩小设备的非工作状态占地尺寸，同时在展开到最大工作行程时，侧抽结构能够与主臂的限位面形成配合，承担部分剪切载荷，避免铰接位置出现应力集中。

　　设计过程中首先梳理了两柱举升机的常用载荷边界，针对市面主流家用轿车、SUV的整备质量范围，确定臂体的额定承载能力，同时结合举升机的最大举升高度，反推第二级剪臂的有效伸缩行程，保证在举升到最高作业位置时，臂体的搭接长度仍能满足结构强度要求，不会出现脱开、弯折的风险。结构建模阶段优先考虑了加工工艺的可行性，臂体主体采用板材折弯成型后焊接的工艺路线，所有焊接位置都预留了合理的焊接收缩余量，铰接耳位置采用加厚板材与主体焊接，焊接后需要进行时效处理消除内应力，避免后续机加工后出现变形。铰接孔的位置精度是设计中的重点控制项，孔中心与臂体主体的对称度偏差、与臂体长度方向的垂直度偏差都设定了严格的公差要求，保证装配后臂体展开、收回过程中无卡滞，两侧臂体的同步性偏差控制在允许范围内。

　　从安装边界来看，该臂体的外形尺寸完全匹配对应型号两柱举升机的主臂内腔尺寸，收回状态下臂体整体藏于主臂内部，不会超出主臂的外轮廓，避免车辆驶入工位时发生刮碰；臂体端部的铰接孔中心距、孔径尺寸与配套的托垫组件、主臂铰接轴完全适配，现场装配时无需二次加工即可完成组装，铰接位置配套设置润滑脂加注通道，日常维保中可以定期加注润滑脂，降低铰接面的磨损，延长构件使用寿命。臂体表面采用喷塑处理，能够抵御维保车间内的油污、水汽侵蚀，避免长期使用出现锈蚀导致结构强度下降。在实际作业场景中，该臂体可以根据不同车型的底盘宽度调整伸出长度，侧抽结构的阻尼设置经过优化，调整时操作省力，调整到位后可以通过锁止机构固定位置，保证举升过程中臂体不会自行回缩，适配不同轴距、不同轮距车型的举升需求，覆盖绝大多数民用车辆的维保作业场景。
