带通孔L型定位连接机械零件结构

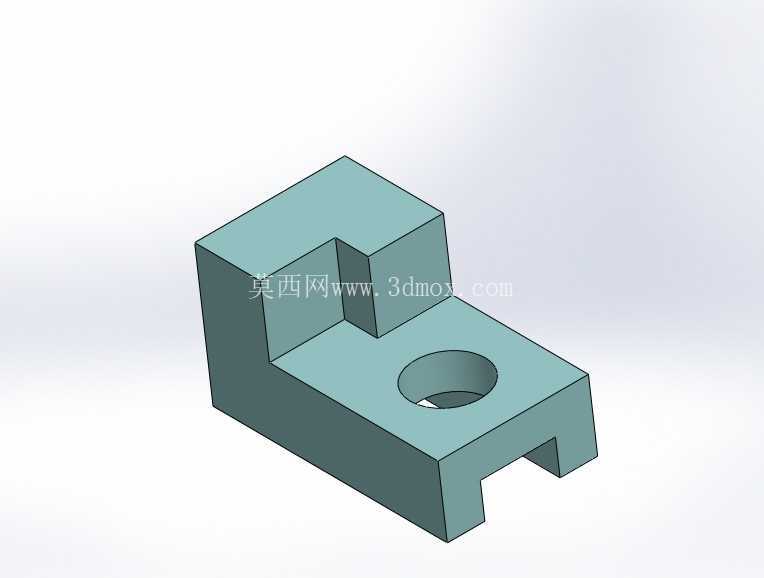

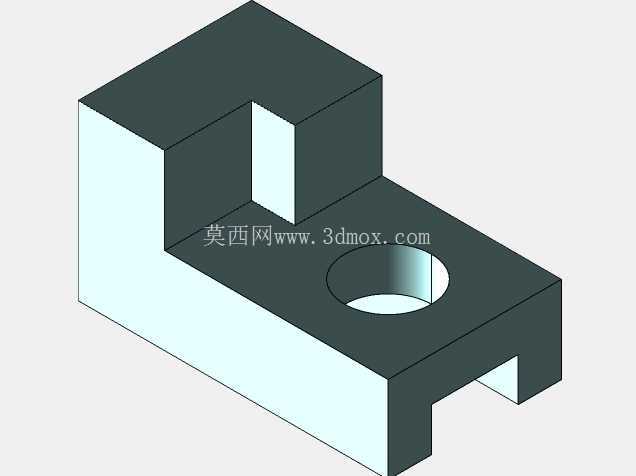

　　在小型机电设备、工装夹具以及非标自动化模组的装配环节中，这类带沉孔的L型结构件是非常常见的连接定位载体，很多时候它承担着两个垂直方向构件的过渡衔接作用，不需要额外做复杂的拼接结构，就能实现正交方向的载荷传递与位置固定。从结构本身来看，整体采用L型弯折的实体构型，水平段与竖直段的厚度保持一致，避免了厚薄不均带来的注塑或铣削加工应力集中问题，水平段上开设的Φ14圆形通孔，是为了配合对应规格的螺栓或者定位销使用，孔位距离竖直段内侧壁的距离经过精准核算，既保证了螺栓安装时有足够的扳手操作空间，也不会因为孔位太靠近边缘导致结构侧壁强度不足。

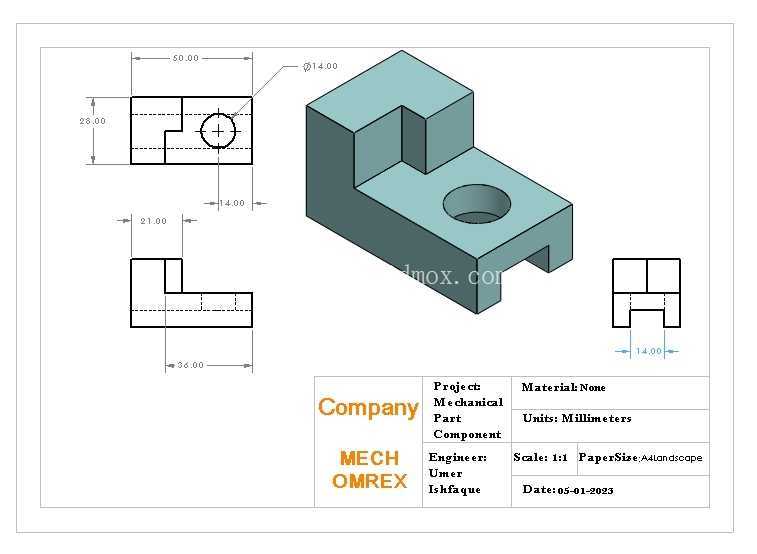

　　竖直段上的凹槽结构，是为了匹配对应安装件上的凸台做防呆设计，装配时不需要反复调整对位，只要将凸台卡入凹槽就能快速确定安装位置，能大幅减少产线装配的对位时间，降低人工装配的出错概率。从尺寸边界来看，零件整体总长度为56mm，总高度为28mm，水平段上的通孔中心距离零件竖直段外侧端面的距离为50mm，竖直段下方的缺口宽度为14mm，这个缺口是为了避让安装基座上的凸起筋位，避免装配时出现干涉，很多设计新手容易忽略这类避让结构，往往到实际装配时才发现零件无法贴紧安装面，需要二次锉修，既影响装配精度也拖慢生产进度。

　　竖直段的厚度与水平段的安装面平面度有严格要求，作为安装基准面，平面度公差需要控制在0.02mm以内，才能保证与之连接的构件不会出现安装倾斜，影响整个模组的运行精度。这类零件的选材通常根据使用场景确定，如果是用于普通的工装定位，采用45号钢做表面发黑处理即可满足强度与防锈需求，如果是用于有轻量化要求的电子设备内部结构，也可以采用6061铝合金做阳极氧化处理，在保证结构强度的同时降低整体重量。设计这类零件的时候，需要优先考虑安装顺序与装配路径，比如通孔的加工方向要尽量与零件的安装方向保持一致，减少装夹次数，所有的棱边都需要做0.5mm的倒角处理，既可以去除加工产生的毛刺，避免装配时划伤操作人员，也能减少应力集中导致的零件开裂风险。

　　另外在竖直段与水平段的连接转角处，设计了微小的内圆角过渡，这个细节很多非专业设计人员容易遗漏，直角转角在承受交变载荷的时候很容易出现应力集中断裂，添加合适的过渡圆角后，能大幅提升零件的抗疲劳强度，延长使用寿命。在实际应用中，这类零件经常用在电源变压器的安装固定、小型传感器的支架连接、以及流水线工位的挡停机构定位座上，它不需要复杂的外形，所有结构都是为了实现稳定连接、快速定位、避让干涉这几个核心功能，没有多余的装饰性结构，完全是功能导向的机械构件。建模的时候需要注意正交视图与等轴测视图的尺寸对应，避免出现视图尺寸矛盾导致加工出错，所有的尺寸标注都要从基准面出发，不要出现封闭尺寸链，保证加工时的尺寸精度可控，安装孔的位置公差要根据配合件的精度要求合理设定，过松会导致连接晃动，过紧则会提高加工成本，甚至出现无法装配的问题。
