双轴凸台连接式不锈钢工程结构件

项目分类:通用机械零部件 发布时间:2025-01-13 ID:895158
  • 双轴凸台连接式不锈钢工程结构件
  • 双轴凸台连接式不锈钢工程结构件
  • 双轴凸台连接式不锈钢工程结构件

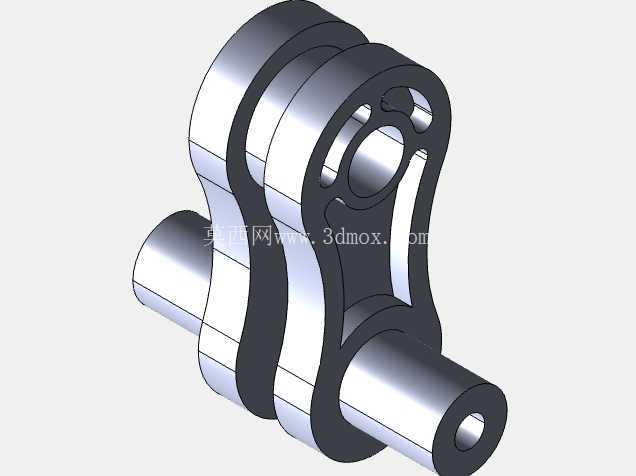

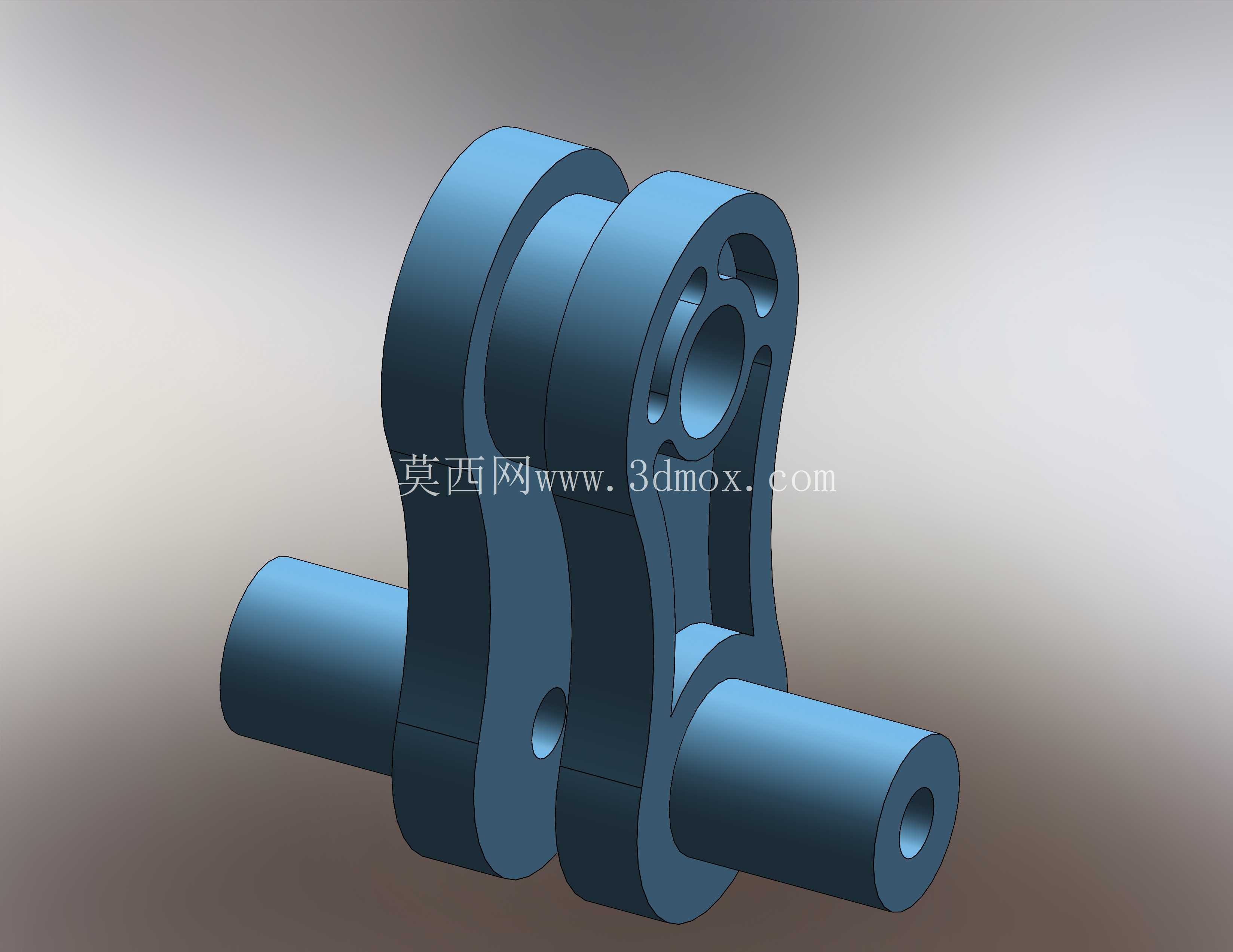

  在重载传动链路、工业自动化输送线的铰接工位、中小型工程机械的连杆传动单元中,这类带双侧同轴凸轴的连接结构件是承担载荷传递、运动轨迹约束的核心受力部件,日常工况下需要持续承受交变拉压载荷、周期性扭转应力,部分户外部署的设备还会面临潮湿、弱腐蚀介质的侵蚀,因此对构件的结构强度、形位公差控制、材料耐蚀性都有明确的工程要求。从结构设计逻辑来看,该构件采用对称式布局思路,主体为双侧平行立板搭配中间镂空减重腔体的结构,两侧伸出的同轴圆柱凸台作为核心安装定位基准,凸台中心预留的轴向通孔可穿装定位销轴、锁紧螺栓或者润滑油路,满足不同安装场景的装配需求。

  中间连接立板上开设的多个不同直径的通孔,一方面是为了降低构件整体自重,减少运动过程中的惯性负载,另一方面也可作为辅助安装位,用于固定限位挡片、传感器支架或者润滑管路附件,立板与凸台衔接的位置全部采用圆角过渡处理,从根源上避免直角结构带来的应力集中问题,提升构件的疲劳寿命。设计过程中优先采用凸台拉伸特征完成主体凸轴、安装凸台的基础造型,通过切割拉伸特征加工出中间镂空腔体、各安装通孔以及定位槽结构,最后利用镜像特征完成对称侧的结构生成,既保证了双侧结构的形位公差一致性,也能减少建模过程中的重复操作,提升设计迭代效率。

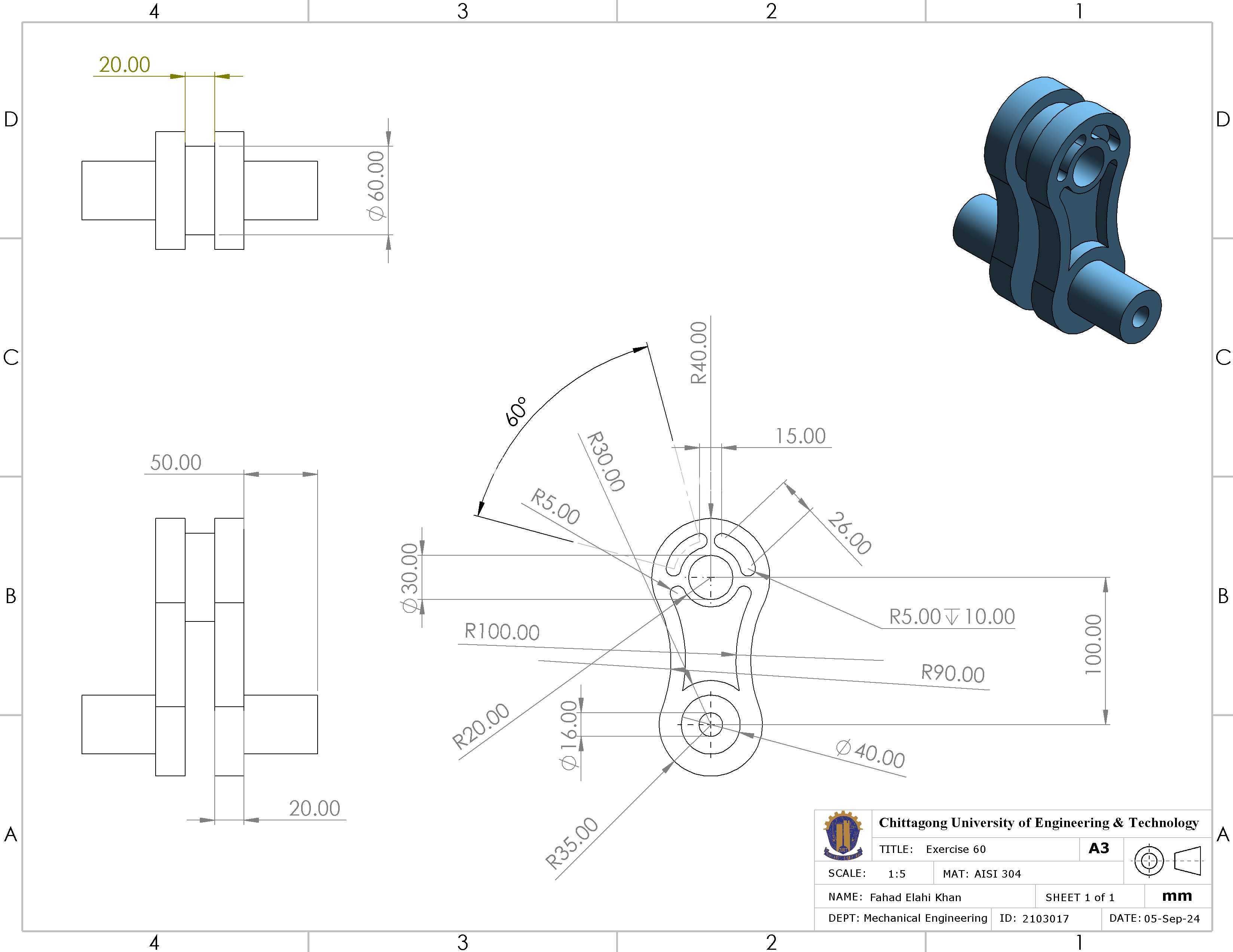

  从安装边界来看,两侧凸台的外径尺寸与配套的轴套、铰接座内孔采用基孔制间隙配合,装配后可实现相对转动或者过盈定位,凸台的轴向伸出长度需要匹配安装座的宽度,预留足够的锁紧垫圈、卡簧的安装空间,避免装配后出现轴向窜动。主体立板的厚度根据额定载荷计算得出,保证在最大拉压载荷下的形变量控制在允许范围内,中间镂空区域的轮廓避开了主应力传递路径,不会对构件整体强度造成负面影响。构件选用AISI304不锈钢作为加工原材料,适配食品加工设备、户外工程机械、化工输送线等有弱腐蚀防护需求的场景,不需要额外做表面防锈处理即可长期稳定工作。

  实际应用中,这类构件常作为传动连杆的中间连接节、铰接支座的核心受力件,或者工装夹具的压紧臂基体,装配时需要保证两侧凸台的同轴度误差控制在0.02mm以内,立板的对称度误差不超过0.03mm,避免装配后出现卡滞、偏磨等问题。在进行受力校核时,重点关注凸台与立板衔接的圆角位置、通孔周边的应力分布情况,通过有限元分析验证最大载荷下的应力值低于材料的屈服强度,同时预留1.5倍以上的安全系数,应对工况中可能出现的瞬时冲击载荷。细节设计上,凸台的端面做了小尺寸倒角处理,方便装配时快速导入安装孔,所有通孔的孔口都做了去毛刺处理,避免装配时割伤密封件或者划伤操作人员。中间的镂空结构除了减重之外,也方便日常运维过程中观察内部销轴的磨损情况,及时更换老化磨损的配件,降低设备维护的难度。
