电源变压器用杠杆式控制操作杆件

　　在中小容量电源变压器的调压、分接切换操作机构中，这类杠杆式控制杆件是实现操作力传递、动作行程转换的核心执行零件，直接决定了分接开关动作的可靠性与操作手感。不同于通用设备上的传动杠杆，适配变压器场景的杆件需要兼顾绝缘距离要求、操作力矩传递稳定性以及长期无润滑状态下的动作可靠性，毕竟变压器内部多填充绝缘油或者处于密封腔体中，后期拆解维护的成本极高，零件的设计冗余需要覆盖全生命周期的动作磨损需求。

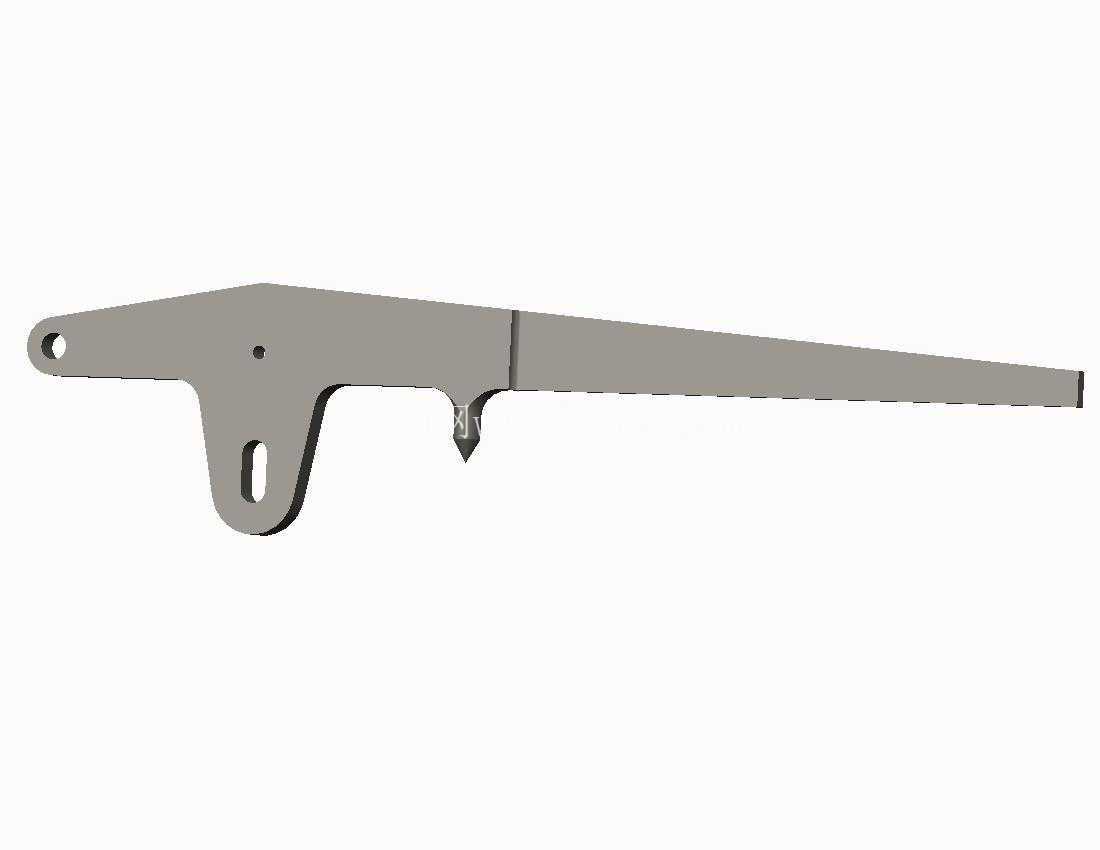

　　从结构设计逻辑来看，该杆件采用一体化钣金冲压成型的主体结构，长条形的力臂段做了等截面平直设计，既保证了操作力传递过程中的刚性，避免长力臂在扳动过程中出现过大的弹性形变导致操作行程虚位，也尽可能控制了零件自身重量，减少操作过程中的惯性冲击。力臂根部的弯折定位段设置了两个功能孔位，靠近弯折拐点的圆孔是核心铰接定位孔，装配时与机构基座上的定位销轴配合，是整个杠杆的旋转支点，孔位的公差带需要严格控制在H7级别，既不能间隙过大导致杠杆摆动旷量，也不能间隙过小出现装配卡滞，尤其是在变压器工作温度跨度从零下四十摄氏度到一百二十摄氏度的环境下，金属热胀冷缩的余量需要在孔位设计时提前预留。铰接孔下方的长条形腰型孔是动作输出端的连接位，用来连接分接开关的动触头拉杆，腰型孔的设计可以补偿装配过程中各零件的累积公差，避免装配过位导致触头接触压力过大，或者装配不到位导致触头接触电阻超标的问题。

　　力臂末端的尖状凸台是操作行程的限位触发结构，当杠杆扳动到额定行程位置时，该凸台会触碰到机构内部的微动开关，给出动作到位的电信号，同时也能和基座上的机械限位块配合，避免操作过位损坏内部触头结构。整个杆件的边缘都做了R0.5以上的圆角倒钝处理，一方面是避免钣金锐边在装配过程中划伤操作人员或者破坏绝缘线缆的外皮，另一方面也能减少零件在绝缘油环境下的尖端电场集中问题，降低局部放电的风险。

　　从安装边界来看，该杠杆的旋转支点到力臂操作端的距离与支点到输出腰型孔的距离比值约为5:1，属于典型的省力杠杆设计，操作人员在外部操作手柄上施加较小的力，就能在输出端带动分接触头完成足够的接触压力切换，符合电力设备操作“轻动作、高可靠”的设计要求。零件的整体厚度根据额定操作力矩的需求做了匹配，日常工况下承受的最大扳动力矩不超过15N·m，材料选用普通冷轧钢板表面做镀彩锌处理即可满足防锈和绝缘适配要求，不需要使用昂贵的不锈钢或者铜合金材料，兼顾了成本控制与性能需求。

　　在实际装配场景中，该杠杆需要和复位弹簧、定位钢珠、操作转轴等零件配合组成完整的操作机构，杠杆的平面度需要控制在0.1mm以内，避免装配后出现卡滞、偏磨的问题。铰接孔的位置度公差相对于整个杆件的安装基准面不能超过0.05mm，否则会导致输出行程出现偏差，进而引发分接开关三相同步性超差的问题。不同于外露设备上的操作杠杆，变压器内部使用的这类杆件不需要做外观装饰性处理，所有的表面处理都以满足绝缘兼容、防锈、耐磨为核心目标，镀层厚度控制在8μm以上即可，不需要过高的表面光洁度，只要没有明显的毛刺、飞边就满足使用要求。

　　很多刚接触变压器结构设计的工程师容易忽略这类小杆件的细节设计，要么把力臂比设计得不合理导致操作力过大，要么孔位公差放得太宽导致机构旷量明显，甚至忘记做边缘倒钝留下尖端放电的隐患。实际上这类看似简单的钣金传动件，恰恰是影响整个变压器操作机构可靠性的关键，每一个弯折角度、每一个孔位的尺寸、每一处倒角的大小，都需要结合实际的操作力矩、行程距离、装配公差、环境适应性来反复校核，没有任何一处结构是多余的。比如力臂上靠近铰接点位置的那个小定位凹点，就是用来和复位弹簧的端头配合定位的，避免弹簧在长期动作过程中出现滑移脱位，这个小特征如果遗漏，整个机构在经历上千次操作后就可能出现弹簧脱落的故障，进而导致开关无法正常复位。
