带安装支脚的电源变压器磁芯结构件

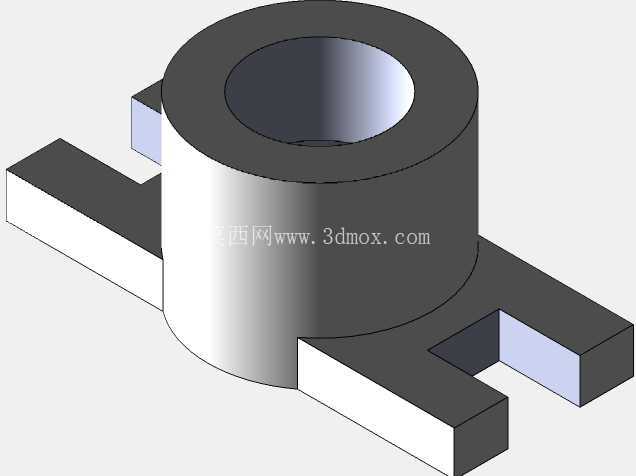

　　在低压小功率电源的电磁转换环节里，这类带双侧安装支脚的圆筒形磁芯结构，是工频小容量电源变压器里承担磁路导通的核心部件，常见于桌面式适配器、工控板卡辅助供电模块、小型家电控制板的电源回路中，区别于传统EI型叠片磁芯的拼接结构，这类一体化圆筒结构的磁路闭合度更高，漏磁控制表现更优，适合对电磁干扰有基础要求的民用与轻工业供电场景。从实际装配的角度看，两侧伸出的支脚是整个结构的安装基准，支脚末端的开口槽是为螺丝固定预留的避让空间，安装时不需要额外定制固定支架，直接通过M3或者M4的圆头螺丝就能将整个磁芯组件固定在PCB板或者设备内部的塑料安装柱上，支脚的厚度与圆筒主体的壁厚保持一致，既可以保证注塑或者粉末压制过程中的材料流动均匀性，也能避免安装时应力集中导致的磁芯碎裂问题。

　　设计这类结构的时候，首先要确定中心圆筒的内孔直径，这个尺寸直接决定了可容纳的漆包线绕制空间，内孔的轴向长度要匹配绕线的层数，既要保证初次级绕组的绝缘距离满足安规要求，也要避免绕线后线圈突出圆筒端面导致的装配干涉；圆筒的外径尺寸则和磁芯的有效导磁截面积直接相关，需要根据目标传输功率计算对应的磁通密度，避免饱和导致的变压器发热异常。两侧支脚的伸出长度需要结合设备内部的安装孔位间距确定，支脚上的开槽宽度要比固定螺丝的公称直径大0.2到0.3毫米，用来吸收安装时的位置公差，避免硬装配导致的磁芯受力破损；支脚的下表面和圆筒的下端面要保持共面，保证安装后整个组件的贴合度，不会出现倾斜导致的线圈与周边元件距离不足的问题。

　　从结构工艺性来看，整个零件没有复杂的倒扣或者薄壁深筋结构，不管是采用铁氧体粉末压制成型，还是采用耐高温工程塑料制作绕线骨架，都能实现一模成型，不需要后续的二次机加工，支脚与圆筒主体的过渡位置采用了小圆弧过渡，既可以减少成型时的应力集中，也能避免绕线过程中尖锐棱角刮破漆包线的绝缘层。在实际应用场景里，这类结构的磁芯组件绕制完初次级线圈、包裹绝缘胶带之后，直接通过两侧支脚固定在电路板上，中心圆筒的中空位置可以让线圈产生的热量通过空气对流散出，相比全包封的变压器结构，散热表现更好，适合长时间连续工作的小功率供电场景；同时两侧对称的支脚结构可以让整个组件的抗振动能力更强，在有轻微振动的设备环境里，不会出现磁芯松动移位的问题。

　　设计过程中还要注意安装边界的控制，支脚的最外侧宽度不能超过电路板上预留的安装区域，圆筒的顶部高度要低于设备外壳的内部净高，避免装配时外壳挤压到线圈部分；支脚开槽的位置要和电路板上的固定孔位严格对中，公差控制在±0.1毫米以内，保证自动化装配时螺丝可以顺利穿过。这类结构相比传统的方形磁芯，圆筒形的绕线空间利用率更高，漆包线在绕制过程中不需要弯折适应棱角，绕线的张力更均匀，线圈的整齐度更好，也能减少绕线过程中的断线概率，提升生产环节的良品率。
