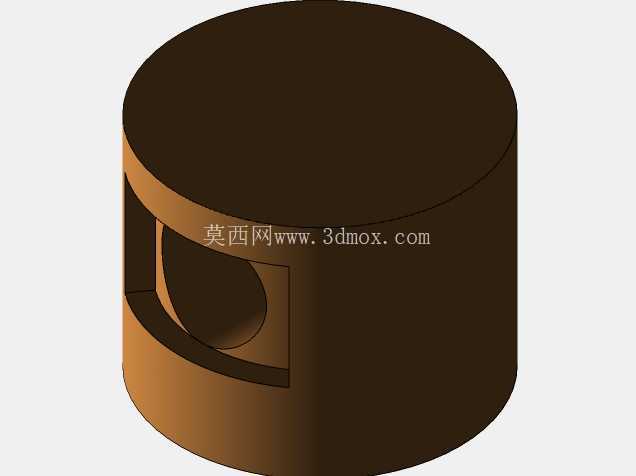

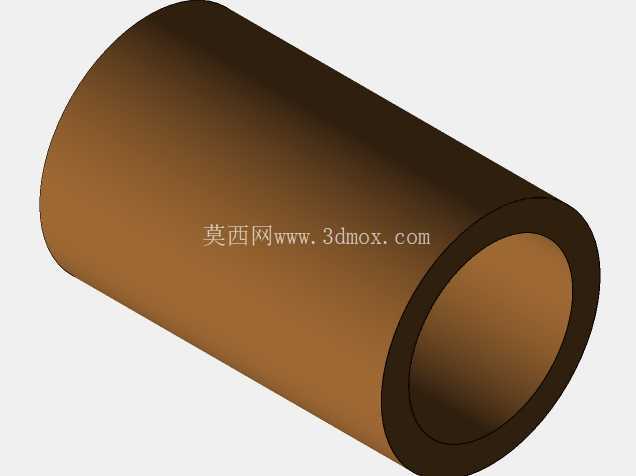

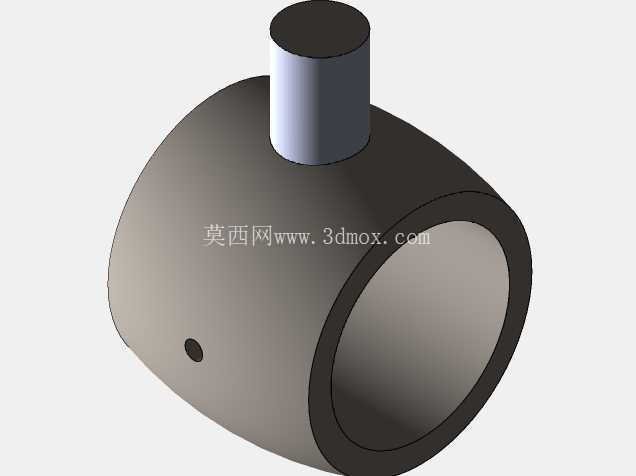

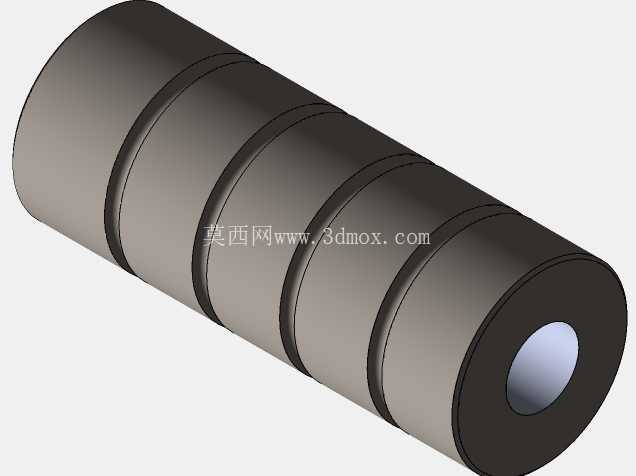

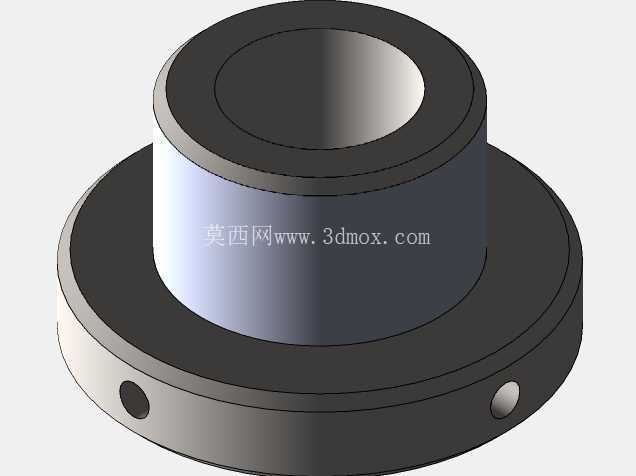

小型油路供油齿轮式油泵结构设计

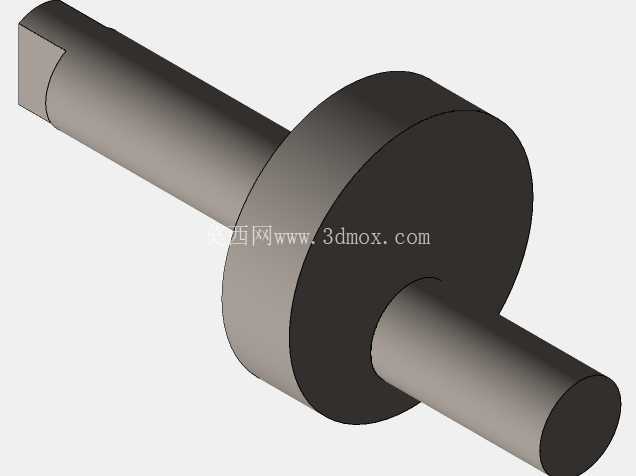

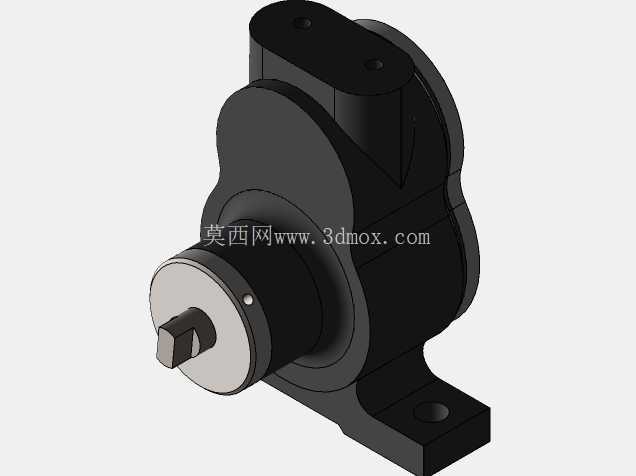

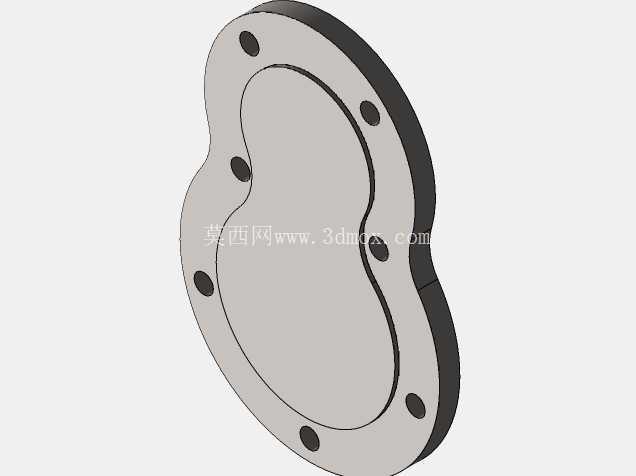

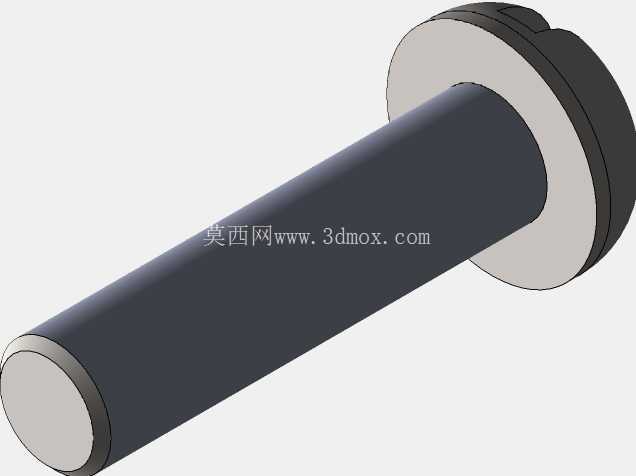

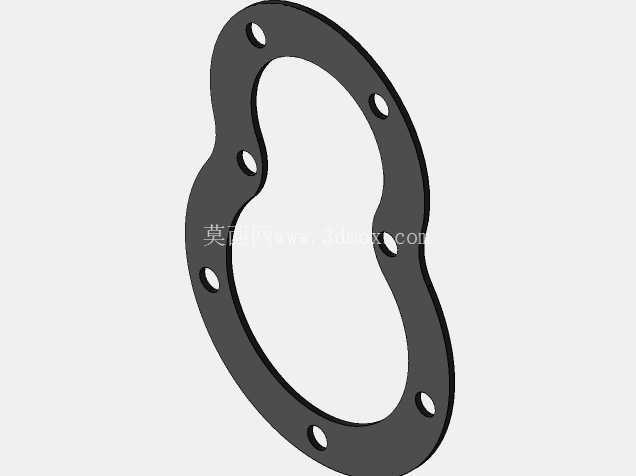

　　在小型液压回路、集中润滑系统以及小型内燃机油路供给场景中，这类紧凑型齿轮式油泵的应用覆盖了从微型液压站、小型机床润滑单元到通用动力设备燃油/润滑油输送的多个细分领域，区别于大流量工业输油泵，这类小体积泵的核心定位是小流量稳定供油、适配紧凑安装空间，满足低功率工况下的流体输送需求，不需要额外配置大型安装基座，可直接通过本体带的安装支耳固定在设备侧壁或者安装板上。从结构设计逻辑来看，这款泵采用了摆线齿轮内啮合的核心结构，相比外啮合齿轮泵，内啮合摆线结构的体积更小、运转脉动更低，在低转速工况下也能输出稳定的油压，不会出现明显的流量波动，适合对供油稳定性有要求但流量需求不大的润滑场景。泵体的主体采用上下分体式壳体设计，壳体结合面做了平面密封处理，不需要额外加装密封垫片即可满足低压工况下的密封要求，减少了装配时的零件数量，也降低了后期维护的密封件更换成本。输入轴端采用了扁榫式的动力输入接口，不需要额外加工键槽，直接和驱动电机的输出轴套配合即可传递扭矩，这种接口形式在小扭矩传动场景下装配效率更高，对轴的加工精度要求更低，适合批量生产的小型动力配套场景。

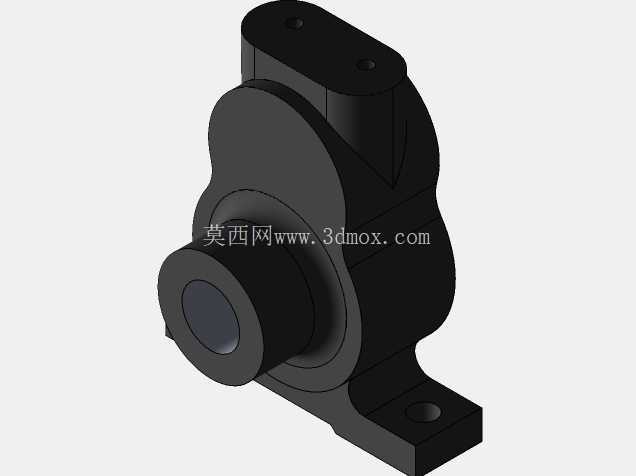

　　安装边界方面，泵体底部的两个安装支耳开有通孔，安装孔的中心距按照通用小型泵的安装规范设计，可直接适配市面上多数同规格微型泵的安装位，替换原有老旧泵体时不需要重新打孔调整安装位置；泵体上部的凸起结构为进出油口的集成安装位，油口采用内螺纹接口，可直接对接标准规格的输油软管或者硬管接头，不需要额外加装转换接头。从功能特性来看，这款泵的自吸性能较好，启动前不需要提前灌泵即可完成吸油动作，适合安装位置略高于油位的工况，比如小型机床的主轴润滑系统，油泵安装在主轴箱侧壁，吸油管插入油箱液面以下，开机即可快速建立油压，将润滑油输送到主轴轴承、导轨滑块等需要润滑的点位。

　　设计过程中特意将泵的转子组件和壳体之间的间隙控制在合理范围，既保证了容积效率，不会因为间隙过大导致油压建立不足，也避免了间隙过小导致的运转卡滞、零件磨损过快的问题，在输送常规粘度的润滑油时，运转噪音控制在较低水平，不会对周边的作业环境造成明显的噪音干扰。泵体的外形轮廓做了圆弧过渡处理，没有尖锐的棱角，一方面是减少铸造或者注塑加工时的应力集中，提升壳体的结构强度，另一方面也避免装配和维护过程中尖锐边角划伤操作人员。

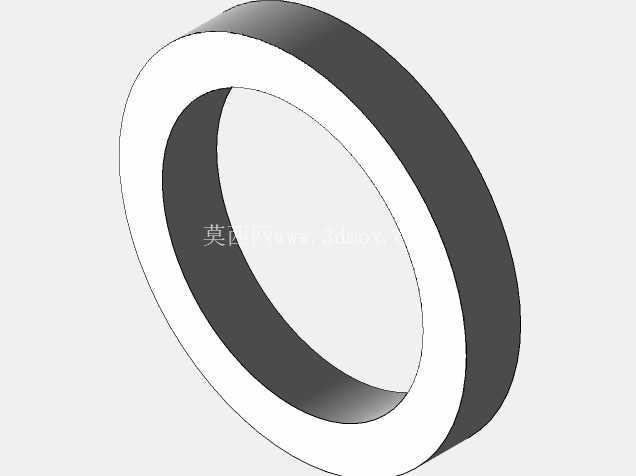

　　在实际选型适配时，需要注意这款泵的适用流体粘度范围，不适合输送高粘度的重油或者含有固体颗粒的污油，否则会加速内部齿轮的磨损，缩短泵的使用寿命；驱动端的转速匹配也需要控制在合理区间，转速过高会导致吸油不足产生气蚀，转速过低则会导致输出流量不足，无法满足润滑或者供油的压力要求。从建模的实现逻辑来看，整个结构的零件拆分遵循了最少零件数的设计原则，核心运动部件只有内转子、外转子、输入轴三个零件，壳体分为前后两部分，加上密封件、紧固件，整体零件数量控制在个位数，装配流程简单，适合批量装配生产，也降低了后期故障排查的难度，出现供油不足的故障时，只需要拆开泵体检查转子磨损情况和密封面是否有杂质卡滞即可快速完成维修。
