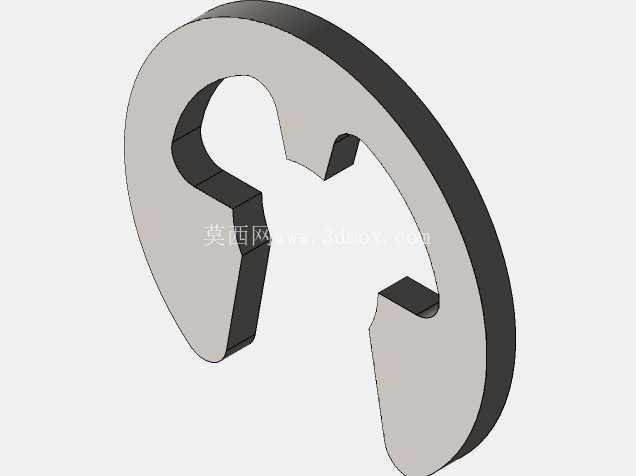

C型开口环形水泵导流铁芯结构设计

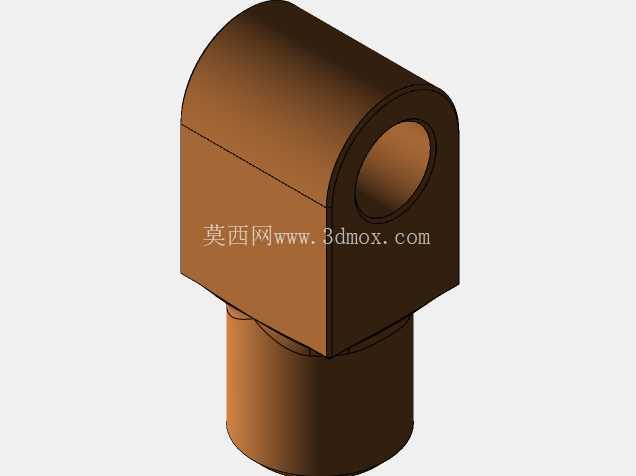

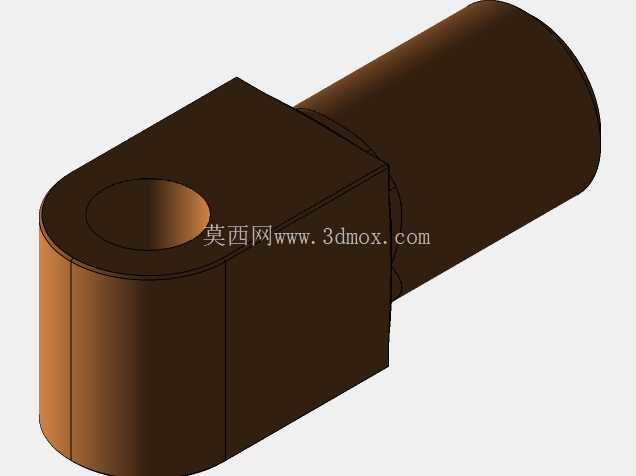

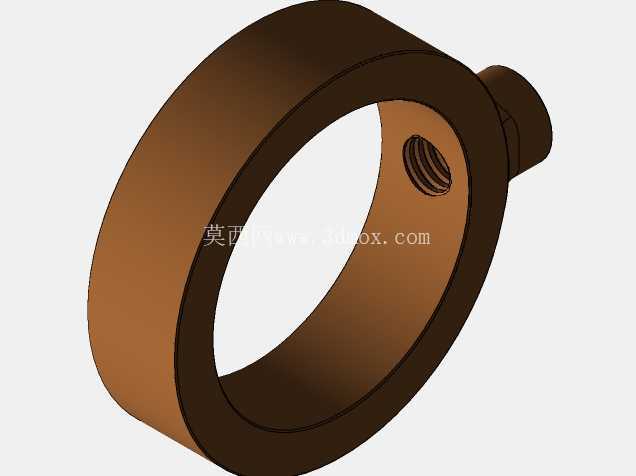

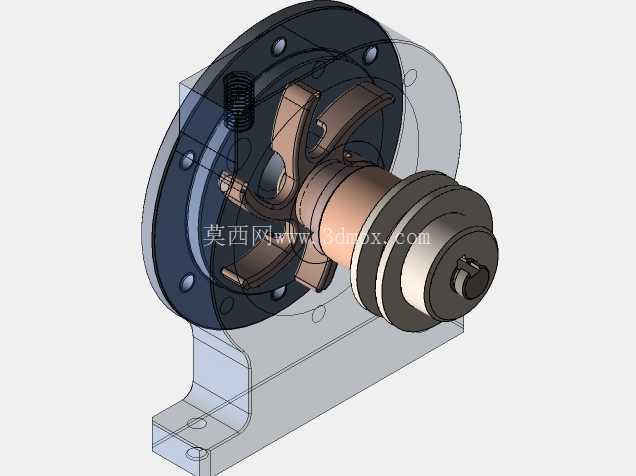

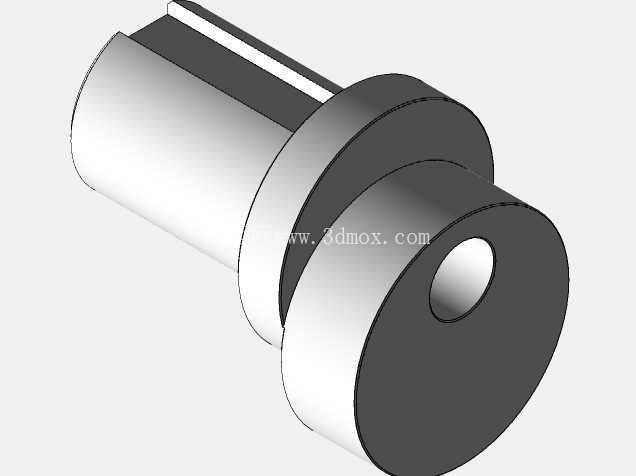

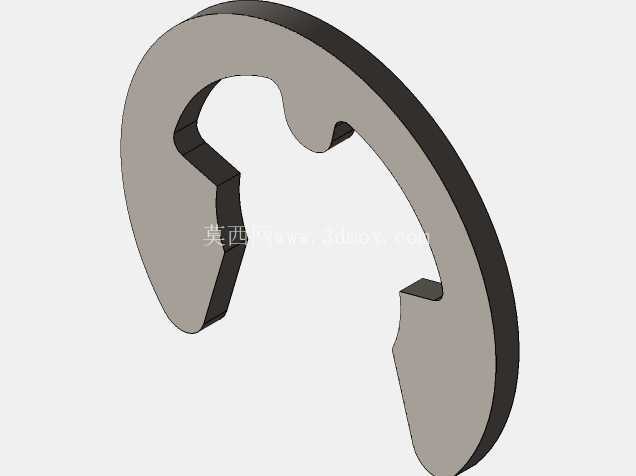

　　这款C型开口环形构件，是小型民用供水水泵内置的导流磁路集成部件，日常在家庭入户增压泵、公寓分户供水加压泵、小型水族循环水泵这类场景中承担双重作用，既要作为磁路构件完成电磁能量的传递转换，也要配合流道结构完成水流的导向梳理，避免泵腔内部出现紊流造成的扬程损失。从结构设计逻辑来看，整体采用非闭合的C型环形轮廓，环体截面为等厚矩形设计，两个开口端预留了对称的矩形嵌合槽，安装时可直接卡入泵腔内部的定位凸台，不需要额外设计复杂的紧固件连接结构，装配时仅需沿径向推入即可完成定位，能有效减少总装环节的零件数量，降低装配工时。

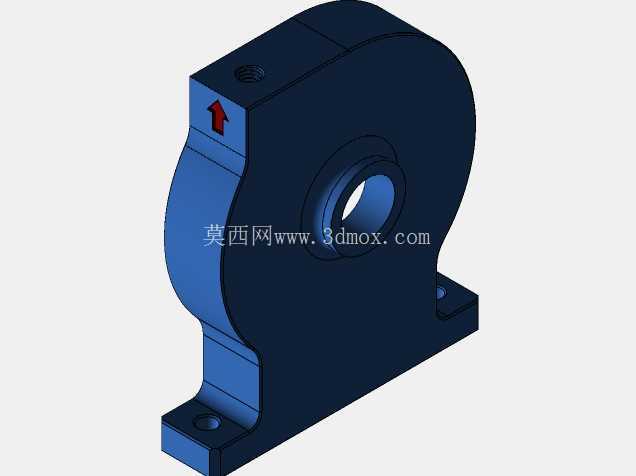

　　环体的内外圆弧面均做了等半径顺滑过渡，没有尖锐棱角，一方面是为了减少磁路传输过程中的磁阻损耗，提升电磁转换效率，另一方面光滑的弧面与水流接触时不会产生扰流，能降低水流经过时的阻力，减少泵运行过程中的流体噪音。在安装边界设计上，环体的外圆弧直径与泵腔的内壁直径采用间隙配合，单边间隙控制在0.2mm以内，既可以保证安装时顺利推入，也能避免环体在泵腔内部出现径向晃动；内圆弧的直径根据叶轮的外径做匹配设计，预留的间隙刚好可以让叶轮在环体内部顺畅转动，不会出现刮蹭问题；两个开口端的嵌合槽尺寸与泵体上的定位凸台采用过渡配合，装配后可以限制环体的周向转动，避免水泵运行时环体随水流或者磁场作用出现移位。

　　从功能特性来看，该构件的环形结构可以让电磁力沿圆周方向均匀分布，驱动叶轮转动时的扭矩输出更平稳，不会出现周期性的扭矩波动，能有效降低水泵运行时的振动；开口的设计并非结构缺陷，而是特意预留的流道缺口，方便泵腔内部的空气在首次注水启动时顺利排出，避免出现气缚现象导致水泵无法正常抽水；环体的厚度经过磁路计算优化，在满足磁通量传递要求的前提下尽可能压缩径向尺寸，让整个水泵的外径可以做得更小巧，适配小户型安装空间有限的使用场景。

　　在实际应用中，这类结构常见于小功率的管道增压水泵，也就是日常住户家中水压不足时加装在入户水管上的小型增压泵，还有桌面水族箱使用的静音循环水泵，这类水泵对体积、运行噪音、扬程稳定性都有较高要求，这种集成了磁路与导流功能的C型环结构，刚好可以同时满足这几方面的设计需求。设计过程中需要重点关注开口处的两个端面平行度，以及两个嵌合槽的对称度，如果平行度偏差过大，安装后环体与泵腔定位结构之间会出现装配应力，长期运行受水流冲击和温度变化影响容易出现开裂；如果对称度偏差过大，环体装入后会出现偏心，导致叶轮转动间隙不均匀，轻则出现摩擦异响，重则造成叶轮卡滞烧毁电机。另外环体的表面粗糙度需要控制在合理范围，与水流接触的面不需要过高的抛光精度，但也不能有明显的合模线或者凸起毛刺，否则会在局部产生微小涡流，长期使用后容易在该位置沉积水垢，慢慢缩小流道通径影响水泵流量。
