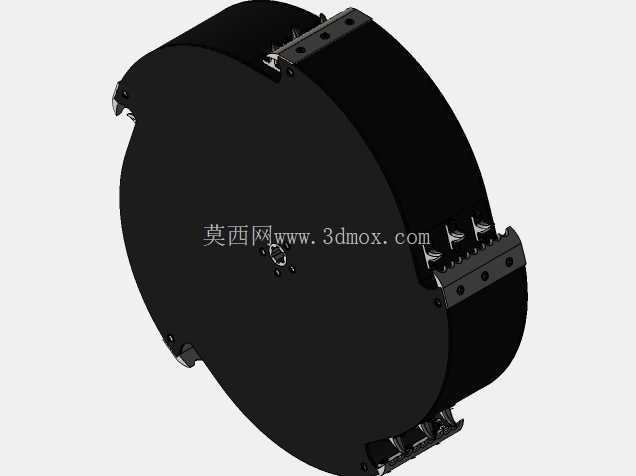

NASA RASSOR表壤采集滚筒鼓结构设计

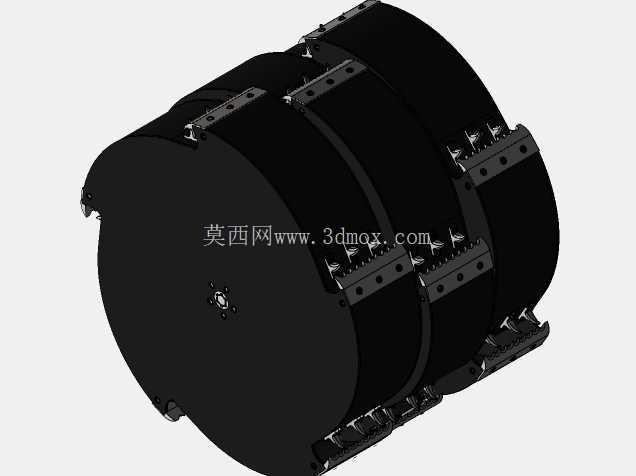

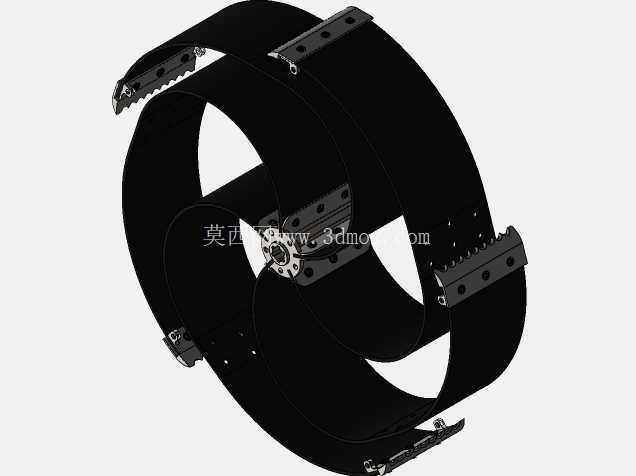

　　该滚筒鼓结构面向地外天体表层壤体采集作业场景设计，是行星表面采样采掘装备的核心执行部件，主要承担表层松散壤体的切削、收集、暂存与转运功能，适配低重力、无大气、壤质颗粒棱角突出的极端作业环境，可在低正压力工况下完成壤体剥离作业，避免作业过程中对探测车本体产生过大反作用力导致姿态失稳。从结构设计逻辑来看，整体采用分段式鼓体布局，沿圆周方向均匀排布多组切削齿座，齿座与鼓体采用螺栓连接的可拆卸结构，便于在磨损后单独更换切削组件，无需整体拆解鼓体，适配地外作业场景下维护资源有限的实际条件。鼓体主体采用薄壁圆筒拼接结构，相邻筒段之间通过带定位孔的连接法兰实现同轴装配，法兰面预留均匀分布的螺栓过孔，保证装配后整体同轴度误差控制在作业允许范围内，避免高速回转时产生过大偏转动载荷。切削组件的排布采用螺旋错位布局，沿鼓体轴向逐圈错开齿位，保证切削作业时每一圈的切削力均匀分布，避免同一轴向位置同时切入壤体产生过大峰值载荷，同时螺旋排布的结构可在回转过程中将切削下的壤体逐步导向鼓体内部的暂存腔，无需额外设置输料机构即可完成集料动作，大幅简化整体结构复杂度。

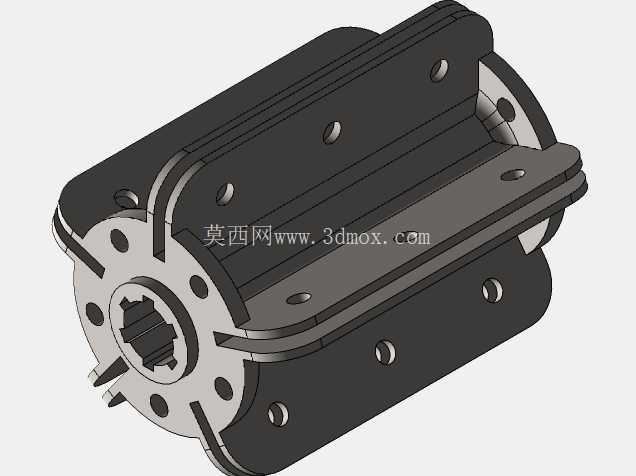

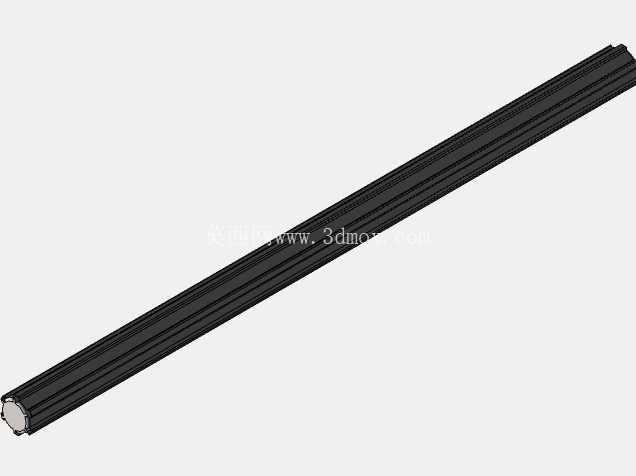

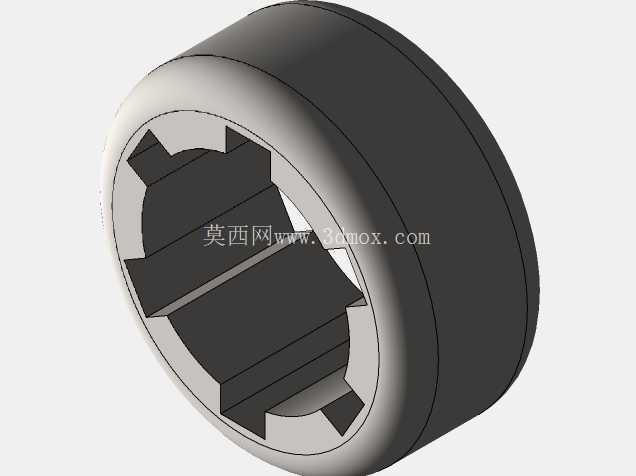

　　鼓体端面设置中心连接轴座，轴座采用内嵌式加强结构，通过多组径向加强筋与鼓体内壁连接，可将回转驱动扭矩均匀传递至整个鼓体，避免局部应力集中导致的结构失效，轴座端面预留标准连接接口，可直接与驱动主轴、传动法兰对接，安装边界符合常规行星探测车采样臂末端的接口尺寸规范，无需额外设计转接结构即可完成装配。从安装适配性来看，鼓体整体外径、轴向长度均经过边界校核，装配后回转过程中不会与采样臂的相邻结构、探测车行走组件产生运动干涉，鼓体内部的暂存腔容积匹配单次采样作业的壤体采集量要求，腔体内壁设置光滑导流面，可在卸料时通过反转动作快速排空内部残留壤体，减少壤体颗粒卡滞在结构缝隙中的概率。

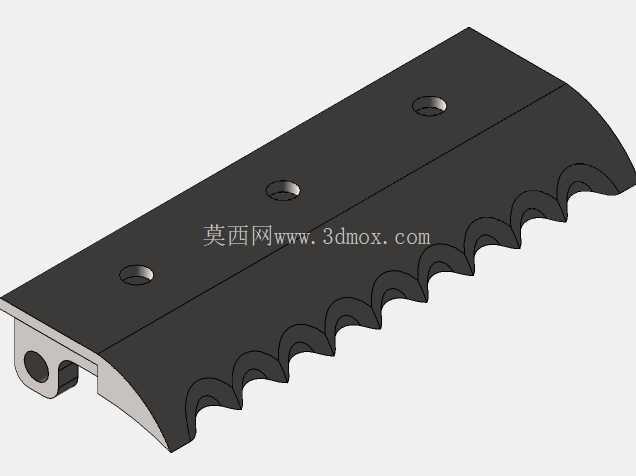

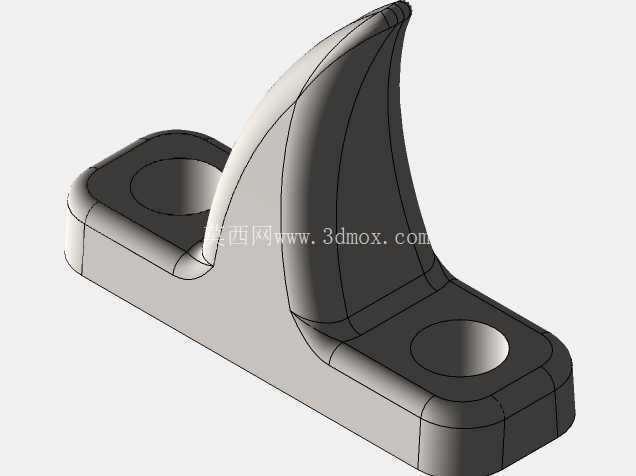

　　考虑到作业过程中壤体颗粒存在磨粒磨损特性，所有与壤体接触的切削齿表面、鼓体外壁均做了耐磨强化结构设计，齿尖采用突出的楔状结构，可在低正压力下切入壤体表层，切削刃的角度经过反复校核，既保证切入时的锋利度，又避免刃口过薄在碰到壤体中硬质颗粒时出现崩裂。鼓体上的连接螺栓均采用沉头设计，螺栓头部完全埋入连接座的沉孔内，避免螺栓头部突出于鼓体表面，防止回转过程中螺栓头部与壤体直接接触产生额外磨损，同时也避免突出结构勾挂壤体中的纤维状杂质导致卡滞。相邻筒段的连接法兰之间预留有微小的密封槽，可填充低挥发的密封材料，避免细颗粒壤体进入筒段连接缝隙造成磨损卡滞，同时也能减少内部暂存腔的壤体泄漏。

　　在实际作业过程中，该滚筒鼓可通过正转完成表层壤体的切削与集料，当采集量达到暂存腔容积上限后，可通过采样臂转移至卸料位置，通过反转动作将内部暂存的壤体排出至样本存储容器内，整个作业流程无需额外的执行机构配合，仅通过回转方向的切换即可完成采、集、卸全流程动作，大幅降低了驱动控制系统的复杂度。结构设计过程中充分考虑了轻量化要求，鼓体的非受力区域做了局部减薄处理，在保证整体结构强度、刚度满足作业载荷要求的前提下，尽可能降低整体质量，减少对采样臂负载能力的要求，适配空间探测装备对载荷重量的严格限制。所有受力连接部位的壁厚均经过载荷校核，可承受最大切削反力下的结构应力，不会出现塑性变形或断裂失效，同时结构的固有频率经过校核，避开了驱动电机的常用工作转速区间，避免作业过程中产生共振影响结构寿命与采样精度。
