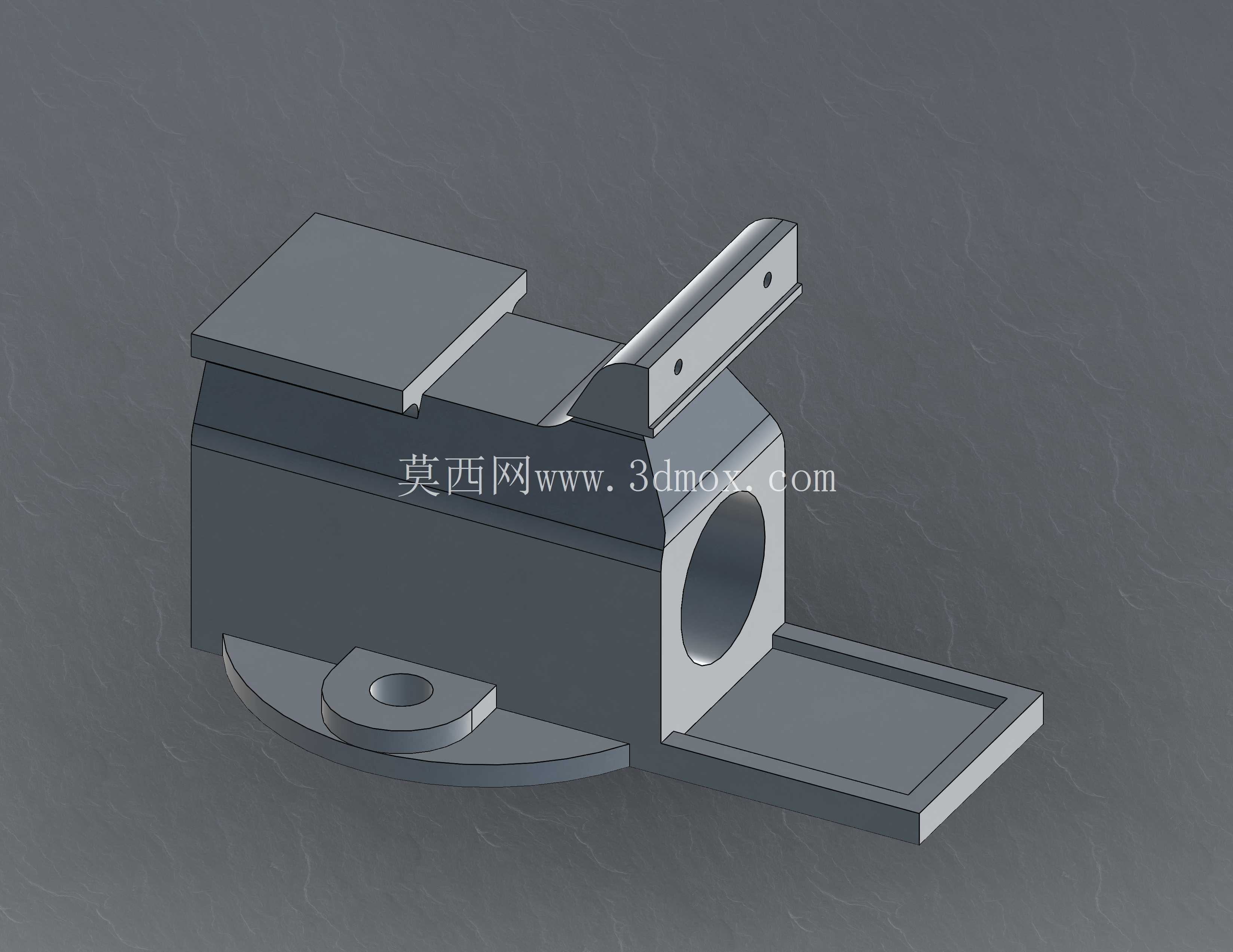

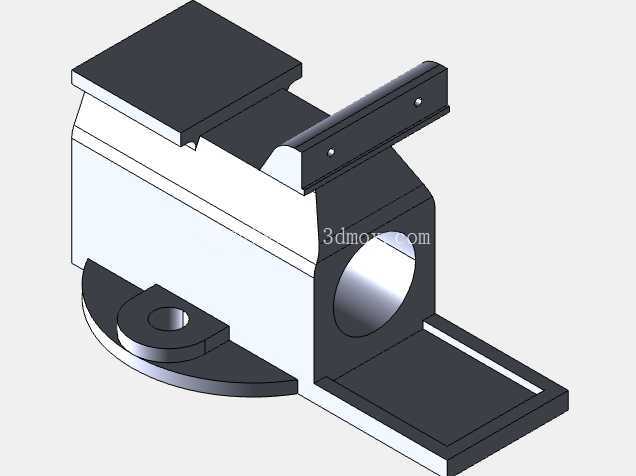

带凸台拉伸圆角的AISI304精密组件

　　在精密传动与小型机电集成设备的装配场景里，这类不锈钢结构件往往承担着核心的定位衔接与载荷传递作用，不同于普通冲压钣金件，该组件采用一体化切削成型思路，从根源上规避了多件拼接带来的装配累积误差，适配对安装精度要求较高的检测设备、小型精密工装以及特种电源配套的结构支撑场景。从实际落地的装配逻辑来看，组件底部的圆盘式安装座预留了沉头固定孔，安装时可通过内六角螺栓直接固定在安装基准面上，沉孔的深度设计刚好能让螺栓头完全没入座体平面，不会突出表面干涉后续相邻部件的装配，圆盘座的直径尺寸经过适配，刚好匹配常规小型机电设备的安装孔位间距，不需要额外做转接板就能直接完成固定。

　　主体侧方伸出的平板式凸台，采用剪切拉伸工艺成型，凸台表面的两个通孔为定位销孔，装配时可穿过定位销与相邻的功能模块完成精准对位，凸台的拉伸高度经过严格校核，既保证了足够的连接强度，又不会因为突出尺寸过大占用过多设备内部的走线空间，凸台边缘做的小圆角过渡，能有效避免装配过程中锐边划伤操作人员或者线缆绝缘层。主体正面的贯通圆孔为轴类零件的配合孔，孔壁的粗糙度要求控制在Ra1.6以内，能保证与配套衬套或者传动轴的滑动配合精度，圆孔周边的加厚结构是特意做的强度补强，避免轴件长期往复运动带来的孔位变形，延长组件的整体使用寿命。组件另一侧延伸出的槽型结构，是为配套的小型滑动模块预留的安装位，槽体的内侧尺寸公差控制在±0.02mm，能保证滑动模块在槽内平稳移动不会出现卡滞，槽体边缘同样做了圆角处理，减少滑动件运行时的磨损。整个组件选用AISI304不锈钢材料，本身具备优秀的防锈抗腐蚀能力，哪怕是在有一定湿度的工业车间环境里长期使用，也不会出现锈迹剥落污染设备内部环境的问题，材料的强度特性也能满足常规小型机电设备的载荷要求，不需要额外做表面喷涂处理，减少了加工工序的同时也避免了涂层脱落带来的清洁隐患。

　　从建模逻辑来看，整个零件的特征构建完全遵循机械加工的工序顺序，先做主体的基体拉伸，再依次完成凸台拉伸、剪切除料、圆角过渡、孔位加工的特征搭建，每个特征的参数都能直接对接数控加工的编程需求，不需要二次调整特征顺序就能直接导出加工刀路，给后续的生产加工环节减少了大量的校对工作。圆角特征的设置并非统一半径，安装座与主体衔接处采用R3的大圆角分散应力集中，凸台边缘采用R1的小圆角保证装配间隙，孔位边缘采用R0.5的微小圆角去除毛刺，不同位置的圆角参数完全匹配实际受力和装配需求，没有为了建模方便做统一参数的简化处理。

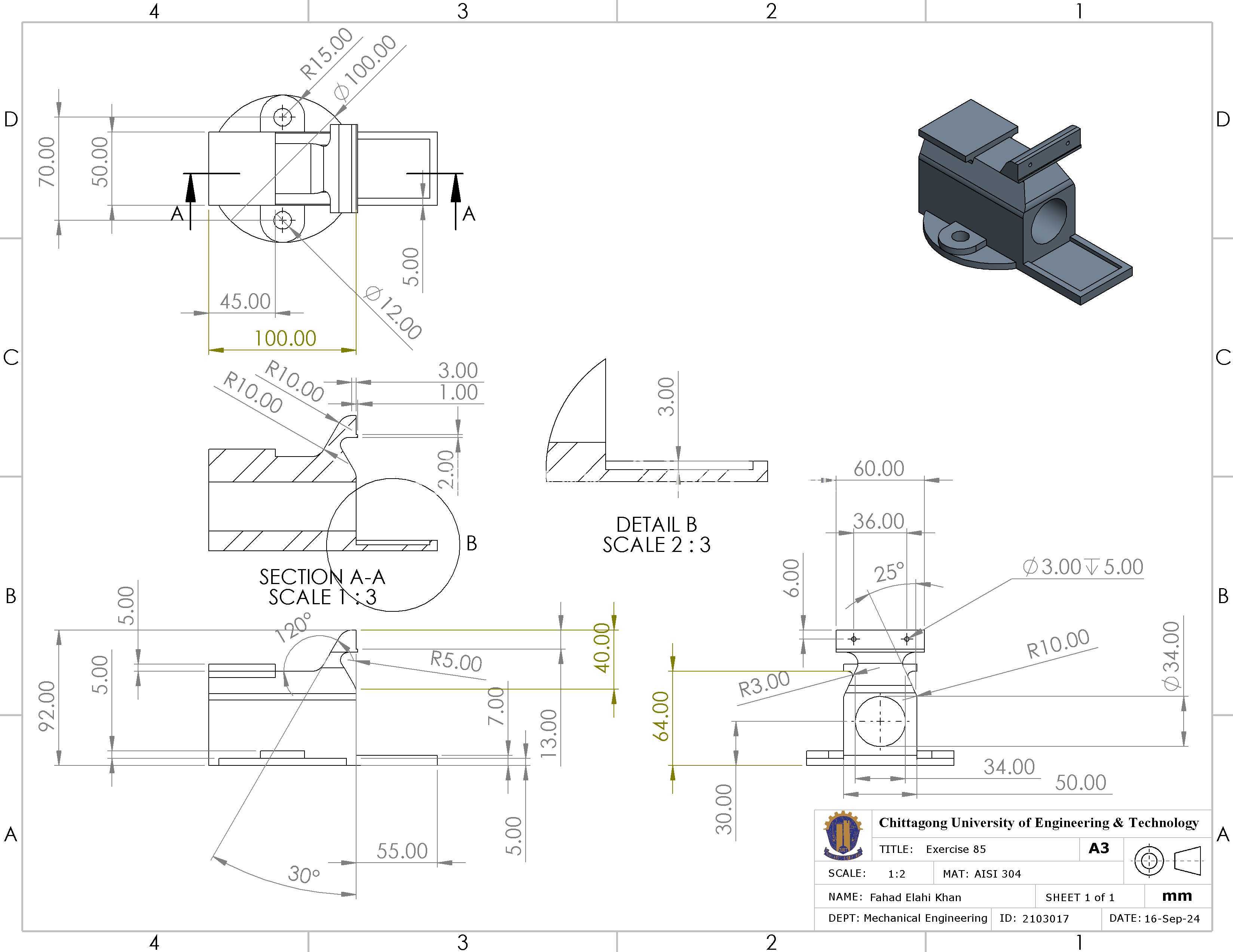

　　在实际选型应用时，需要注意该组件的安装边界：主体总高度不超过80mm，横向最大延伸尺寸不超过120mm，安装座中心到侧方凸台的定位尺寸为45mm，选型时需要提前核对设备内部的安装空间，确认相邻部件的运动行程不会与组件的突出结构产生干涉，贯通孔的配合公差为H7，选配对应轴件时需要匹配相应的轴公差等级，保证配合精度符合设备运行要求。这类一体化精密结构件相比传统的焊接拼接组件，不存在焊缝开裂的风险，整体结构刚性更好，长期运行下的形位公差保持能力更强，非常适合用在需要长期稳定运行、维护频次较低的精密机电设备当中，减少后期的设备维护更换成本。
