普拉萨型手动进给调节工装结构

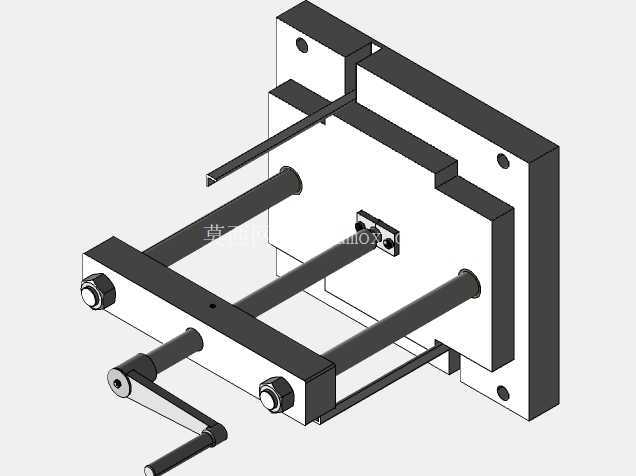

　　该手动调节进给工装主要应用于小型加工工位的手动进给场景，常见于台式钻床、小型攻丝设备的辅助进给改造，或是非标自动化设备中需要手动微调工位位置的工序段，也可作为教学实训场景下的手动传动演示结构，帮助从业者理解丝杠传动、导向限位的基础机械原理。从实际使用逻辑来看，这套结构的核心功能是通过侧置的手摇柄输入旋转动力，带动两根平行布置的导向光轴做直线往复运动，前端的安装板可搭载小型加工头、检测探头或是工装夹具，实现精准的手动位置调整，调整过程中依靠光轴与安装座内的直线轴承配合保证运动同轴度，避免进给过程中出现偏摆卡顿。

　　设计阶段首先确定的是安装边界，后侧的立式安装板预留了四个沉头安装孔，可直接固定在设备的立式机架立面或是工作台侧装支架上，安装孔的孔距按照通用小型设备的安装孔位标准设计，适配多数台式加工设备的侧装需求，整体结构的外伸长度控制在合理范围内，避免手动操作时力臂过长导致的结构形变。导向部分采用双光轴平行布置的方案，相比单轴导向拥有更好的抗扭转性能，即使前端搭载的工装存在偏载，也能保证运动顺畅，光轴两端通过锁紧螺母与前后的滑动座、固定座连接，装配时可通过调整螺母的锁紧程度微调光轴的平行度，降低加工误差带来的装配卡顿问题。

　　手摇动力输入部分采用了偏心摇柄结构，摇柄与传动轴之间通过销轴连接，摇柄可在非使用状态下向下折叠收起，避免突出的结构剐蹭操作人员，传动轴与滑动座之间设置了铜套衬层，减少反复旋转带来的磨损，延长结构使用寿命。前端的滑动座上预留了多个螺纹安装孔，可根据实际使用需求加装不同规格的工装夹具，不需要额外打孔改造，适配性较强。后侧的固定座除了承担光轴的固定功能外，还设置了硬限位挡块，可根据进给行程需求调整挡块位置，限制滑动座的最大进给距离，避免操作时超出行程导致设备碰撞。整套结构的零件多采用常见的标准件与板材加工件，加工难度低，装配流程简单，维护时只需要定期给光轴涂抹润滑脂、检查锁紧螺母的松紧程度即可，不需要复杂的维护操作。

　　在实际选型使用时，需要注意前端搭载负载的重量不超过光轴导向的承重范围，偏载力矩过大时可额外加装辅助支撑导轨，避免光轴长期受力变形影响进给精度。结构的整体尺寸紧凑，不会占用过多的设备安装空间，手动操作的阻尼感适中，操作人员可通过摇柄的转动手感细微调整进给量，适合对进给精度要求不高但需要手动控制进给速度的加工场景，比如小型零件的倒角、去毛刺工序，或是实验室小型试验台的位置微调工位。
