平行轴式双输出轴传动减速箱体结构

项目分类:减速机 发布时间:2024-12-23 ID:863832
  • 平行轴式双输出轴传动减速箱体结构

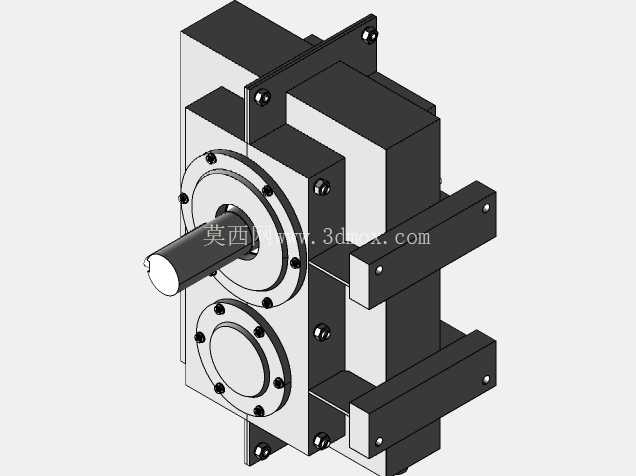

  在非标自动化产线的动力传输环节,这类平行轴布局的传动箱体常被布置在动力源与执行机构之间,用来匹配伺服电机或异步电机的高转速输出,将转速降低到执行端需要的工作区间,同时放大输出扭矩,适配输送辊道、间歇转位机构、小型工装变位机这类需要稳定低速大扭矩输出的工位。从结构布局来看,该传动单元采用上下平行的双轴输出设计,输入轴端伸出箱体前端面,通过平键连接与动力源的联轴器对接,两根输出轴可分别对接不同的执行负载,适合需要同步驱动两个平行工位的传动场景,比如包装线的双侧牵引辊、小型输送线的双端驱动辊,能省去额外的分动机构,压缩整套传动系统的安装空间。

  箱体本身采用分体式拼接结构,主壳体为方正的箱型结构,侧面通过内六角螺栓固定安装法兰板,法兰板上预留了四个安装定位孔,可直接通过螺栓固定在设备的安装立板上,安装时需要保证输入轴的轴线与电机输出轴的同轴度误差控制在0.1mm以内,避免联轴器偏载造成的轴承过早磨损。箱体的上下两个轴端都设置了圆形轴承端盖,端盖通过周向均布的内六角螺栓固定在箱体上,端盖与箱体之间预留了密封垫片的安装槽,装配时可以根据轴承的预紧需求调整垫片厚度,保证圆锥滚子轴承或深沟球轴承的合理预紧量,同时防止箱体内的润滑脂泄漏,阻挡外界的粉尘、切削液进入箱体内部。

  从安装边界来看,该传动单元的侧向伸出两个平行的安装支耳,支耳上加工有贯通的安装孔,除了前端法兰的立式安装方式外,也可以通过这两个支耳实现卧式安装,适配不同设备的机架布局需求,支耳的安装面与箱体主安装面的垂直度公差控制在0.05mm/m,保证安装后轴系的平行度符合传动要求。输入轴的轴伸端加工有标准的平键槽,轴端做了倒角处理,方便联轴器的装配,轴伸的长度经过匹配设计,不会因为轴伸过长造成悬臂负载过大,也不会因为过短导致联轴器固定不牢靠。

  设计这类传动箱体时,首先要根据负载的扭矩需求计算齿轮的模数与齿宽,确定轴系的中心距,再反推箱体的内部型腔尺寸,保证齿轮啮合时不会与箱体内壁发生干涉,同时预留出足够的润滑脂存储空间,避免高速运转时润滑脂被齿轮甩到箱体边缘无法回到啮合区。箱体的壁厚根据整体尺寸选择合适的厚度,既保证箱体的刚性,避免齿轮啮合时箱体产生共振变形,也不会因为壁厚过大造成整体重量超标,增加设备的负载。轴承位的加工公差选择基孔制的过渡配合,保证轴承外圈安装后不会发生蠕变,端盖的止口尺寸与箱体轴承孔的配合公差选择间隙配合,方便装配时的拆装调整。

  在实际应用场景中,这类结构的传动单元不需要额外的冷却系统,依靠箱体本身的表面积就能实现自然散热,适合在常温的车间环境下连续运转,日常维护只需要定期通过端盖上的注油孔补充润滑脂即可,维护成本较低。双输出轴的设计可以让两个输出端保持严格的转速同步,避免单轴驱动加链轮分动造成的传动间隙,适合对同步精度有一定要求的传动工位,比如软包装设备的牵引送料机构、小型装配线的工件移载机构,都能看到这类结构的应用。装配时需要注意齿轮侧隙的调整,通过调整轴承端盖的垫片厚度,控制齿轮的啮合侧隙在合理区间,侧隙过大会造成传动换向时的冲击,侧隙过小则会导致齿轮运转时卡滞、发热,加剧齿轮的磨损。箱体上的所有连接螺栓都需要按照规定的扭矩拧紧,避免运转过程中螺栓松动造成箱体错位,影响齿轮的啮合精度。
