电源变压器配套基座结构练习构件

　　在中小功率电源变压器的装配场景中，这类带定位凸台的基座构件是绕组与铁芯固定的核心承载部件，日常接触的桌面式电源适配器、小型工控设备供电模块、低压照明回路供电单元里，都能见到同结构逻辑的基座身影，它的核心作用是为叠片式铁芯提供稳定的安装基准，同时预留绕组引线的走线空间，避免变压器在设备内部受振动冲击出现铁芯错位、绕组绝缘层磨损的问题。做这个构件的结构设计时，首先要匹配铁芯的叠装公差，常规EI型铁芯的叠厚公差控制在±0.2mm范围内，因此基座的两个定位凸台的内侧间距要预留0.15mm的装配间隙，既不能间隙过大导致铁芯插装后出现横向窜动，也不能间隙过小造成铁芯叠片无法顺利落位，增加产线装配的难度。

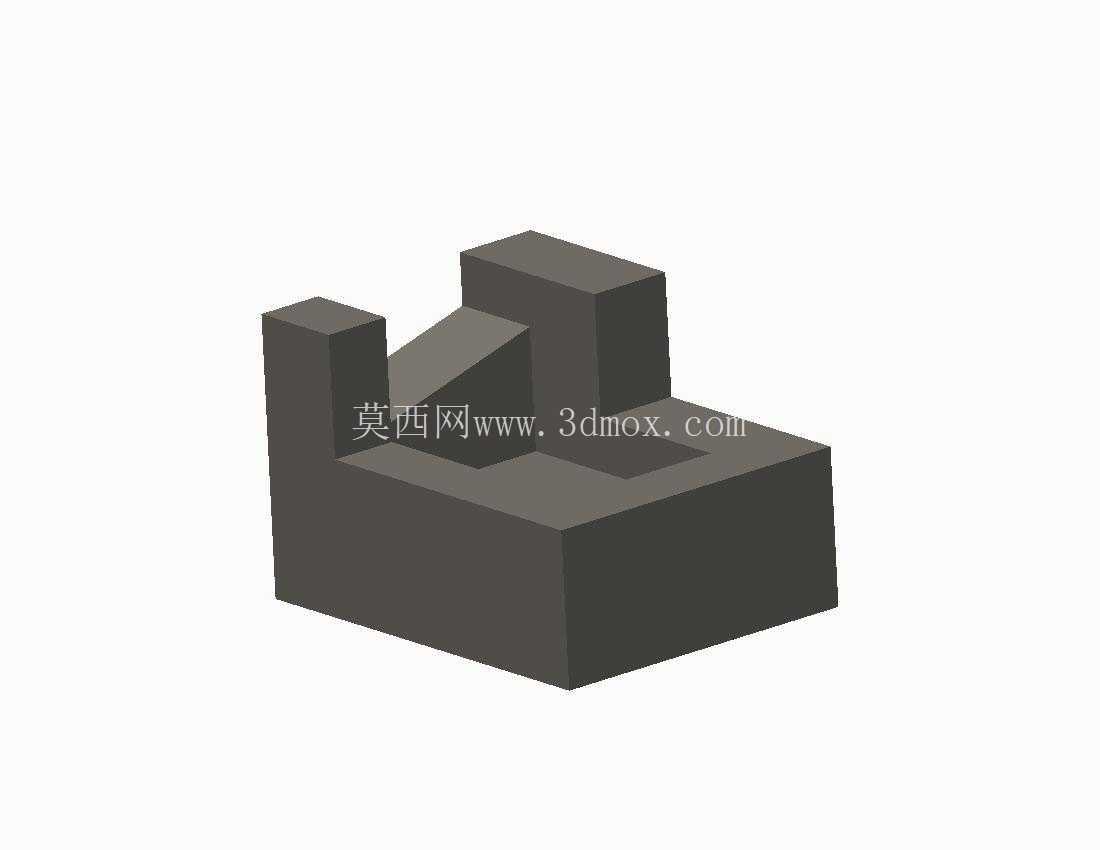

　　从结构形态上看，构件采用L型主承载面搭配双侧凸台的设计，主承载面的平面度要求控制在0.1mm以内，保证铁芯叠片放置后不会出现翘曲，避免铁芯气隙不均造成变压器空载电流升高、发热异常的问题；后侧的斜向支撑筋是容易被忽略的结构细节，它的作用是分担铁芯安装后对基座后壁的倾覆力矩，当变压器采用卧式安装固定在设备PCB板上时，设备运输过程中的颠簸振动会让铁芯产生向后的倾覆力，斜向筋可以将这部分力分散到主承载面上，避免凸台根部出现应力集中导致的断裂问题。考虑到实际安装的边界限制，这类基座的整体高度通常不会超过铁芯窗口高度的1/3，避免基座结构侵入绕组的绕制空间，造成绕组绕制时漆包线与基座边缘摩擦刮破绝缘层；基座底部的边缘做了0.5mm的倒角处理，一方面是在注塑或者机加工制作时去除毛刺，避免装配时划伤操作人员或者损坏相邻的PCB线路，另一方面也能在基座与安装面贴合时，减少平面度误差带来的装配间隙，保证固定螺丝锁紧后基座不会出现倾斜。

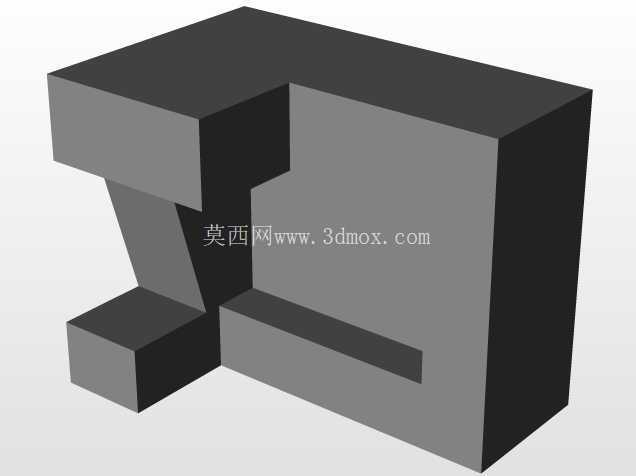

　　在做三维建模练习的时候，这类构件的建模逻辑也贴合实际工程设计的流程，首先要确定主安装面的基准平面，再以基准面为参考定位两个侧凸台的位置，凸台的拔模斜度设置为1.5度，适配注塑成型的脱模需求，斜向支撑筋的厚度控制在主壁厚的0.8倍，避免注塑成型时出现缩痕影响结构强度；两个凸台的顶面与主承载面的平行度公差需要在建模时通过几何约束保证，实际生产中如果平行度超差，会导致铁芯压装后出现片间短路，直接影响变压器的电气性能。

　　从实际应用的适配性来看，这类基座结构不仅可以用于小型电源变压器，调整凸台间距和承载面尺寸后，也能适配小型电感、滤波模块的安装固定，核心的设计逻辑都是通过双侧定位限制被固定件的横向位移，通过主承载面保证安装平面度，通过加强筋结构提升整体抗冲击性能，没有多余的冗余结构，在满足结构强度和装配需求的前提下尽可能压缩构件体积，适配电子设备内部紧凑的安装空间。建模过程中需要特别注意凸台与主承载面的过渡圆角，圆角半径设置为R1，既可以减少应力集中，也不会因为圆角过大占用铁芯的安装空间，斜向筋与主承载面、后壁的连接位置同样做R0.8的圆角过渡，避免注塑时出现应力开裂的问题。这类基础结构件的设计看似简单，实则每一处尺寸和结构细节都对应实际生产和使用中的需求，没有凭空设置的几何特征，每一个凸台、每一条筋、每一处倒角都有其对应的工程作用，这也是机械结构设计最核心的逻辑：所有结构特征都要服务于实际功能需求，而非单纯的形态美观。
