弧形过渡连接结构件三维建模设计

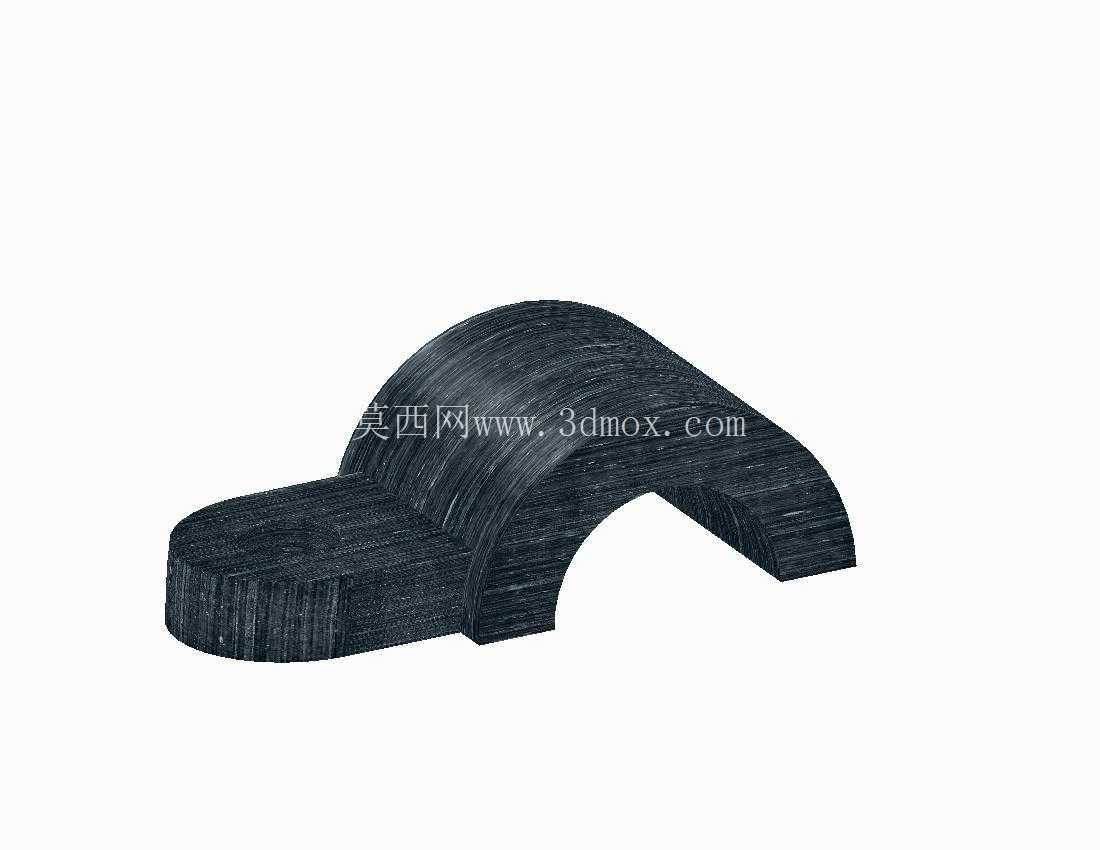

　　从实际功能来看，该构件一端为平直的块状安装基座，另一端延伸为平滑的拱形弧形结构，平直段主要承担安装固定作用，表面预留的安装贴合面可直接与设备内部的安装板通过紧固件锁附，安装面的平面度需要控制在合理范围内，避免锁附后出现应力集中导致构件开裂；拱形段的作用是为内部的线束、小型软连接排线提供平滑的过渡导向，避免线束在设备内部被尖锐的结构棱边割破绝缘层，同时拱形结构的内弧面曲率经过匹配设计，刚好适配对应线径线束的弯曲半径，防止线束弯折角度过小导致内部铜芯断裂，在一些需要对内部元件做局部遮挡防护的电源设备中，这个拱形结构还能起到一定的物理隔离作用，避免装配过程中工具误触下方的带电元件。在各类低压配电、小型电源适配设备的内部布线与结构固定场景中，这类弧形过渡连接结构件的应用十分普遍，它并非独立承担电气功能的元件，而是作为电源类设备内部的结构支撑与走线防护部件存在，很多初入结构设计领域的工程师容易忽略这类小零件的设计细节，实际在设备装配环节，这类零件的尺寸公差、曲面过渡合理性直接影响整机组装效率与长期运行稳定性。设计这类构件时，首先要明确安装边界条件，平直安装段的长度、宽度需要匹配设备内部预留的安装空间，安装孔的孔位公差需要按照机械装配的IT7级精度控制，保证与安装板的孔位对齐，不会出现锁附错位的问题；弧形段的设计不能只追求外观流畅，需要先核算需要穿过的线束总直径，确保内弧的最小净空尺寸大于线束总成的最大外径，同时弧形段与平直段的衔接位置要做圆角过渡，不能出现直角棱边，一方面是减少注塑或机加工过程中的应力集中，另一方面也避免棱边划伤线束绝缘层。

　　从外形尺寸的匹配逻辑来看，这类构件的整体高度不能超过设备内部的层间间距，否则会导致上下层结构装配干涉，拱形结构的外弧面最高点到安装基面的垂直距离，就是需要重点校核的安装边界尺寸，在建模过程中需要提前做干涉检查，模拟构件装入设备后的全周间隙，保证与周边的电容、接线端子等元件保留至少2mm的安全间隙，避免设备运行过程中因震动导致构件与周边元件发生摩擦碰撞。很多新手在做这类练习建模时，容易把弧形段做的过薄，实际这类结构件如果采用ABS注塑成型，壁厚需要控制在1.5-2mm之间，壁厚过薄会导致注塑时充模困难，成型后构件强度不足，受力容易断裂；壁厚过厚则会出现注塑缩痕，影响表面质量，同时也会增加不必要的材料成本。平直段与弧形段的衔接位置需要做加强筋设计吗？这要看具体的使用场景，如果该构件只承担走线导向作用，不需要承受额外的载荷，那么不需要额外加加强筋，保持壁厚均匀即可；如果该构件上方还需要固定其他小型元件，那么就需要在衔接位置的内侧设置三角加强筋，提升结构的整体刚性，避免长期受力后衔接位置出现断裂。另外，构件的所有外露棱边都需要做0.3mm的倒角处理，这不仅是为了去除加工毛刺，也是为了装配时避免划伤操作人员的手部，同时减少装配过程中与其他零件的刮蹭。

　　在实际的建模练习中，这类零件是非常典型的扫掠+拉伸组合建模案例，先绘制平直段的截面轮廓拉伸生成安装基座，再绘制弧形段的引导线与截面，通过扫掠命令生成弧形结构，之后对衔接位置做合并与圆角处理，整个建模过程看似简单，实则非常考验工程师对尺寸链的把控能力，每一个尺寸的设定都要对应实际的装配需求，而不是随意绘制曲面造型。比如弧形段的末端端面，需要做轻微的拔模斜度，如果是注塑件的话，拔模斜度控制在1°左右即可，方便模具脱模；如果是采用铝板机加工成型的话，拔模斜度可以取消，但端面的毛刺还是要通过倒角去除。

　　这类零件虽然在整套设备中属于不起眼的小型结构件，但恰恰是这些小零件的设计合理性，决定了整套设备的装配工艺性与长期使用可靠性，很多设备出现的内部线束磨损、结构异响等问题，追根溯源都是这类小结构件的设计没有考虑到实际使用场景的需求，要么是弧形半径过小导致线束弯折受损，要么是安装孔位公差过大导致装配后构件松动，在长期震动环境下出现位移剐蹭周边元件。做这类结构的三维设计时，不能只盯着零件本身的造型，要把零件放到整个设备的装配环境中去校核，考虑装配顺序、安装工具的操作空间、后期维护时的拆卸便利性，比如安装孔的位置要预留出螺丝刀的操作空间，不能被周边的其他结构挡住，导致锁付螺丝时无法操作；构件的整体重量也要控制在合理范围，避免增加不必要的设备自重。
