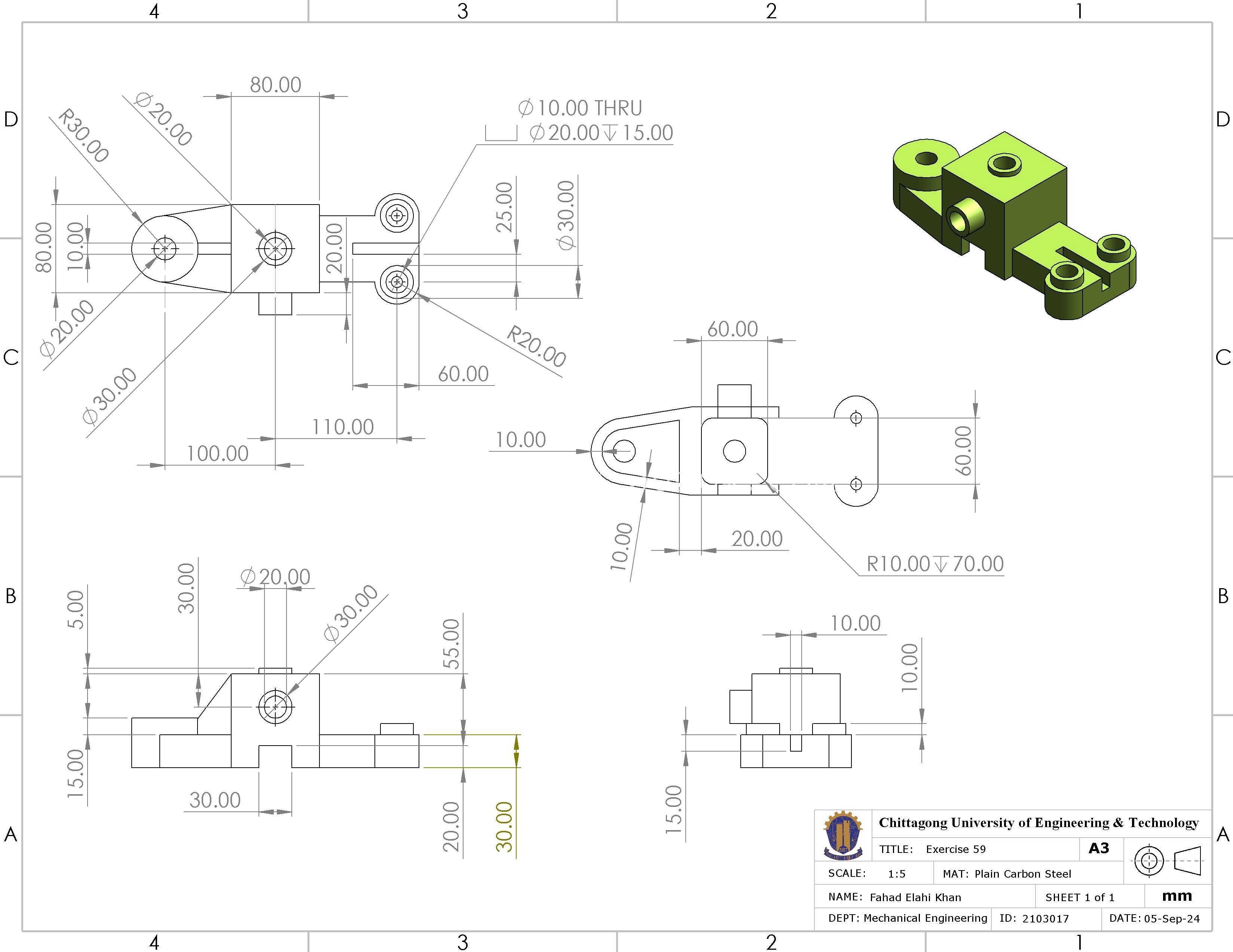

带凸台剪切与肋结构的碳钢精密连接组件

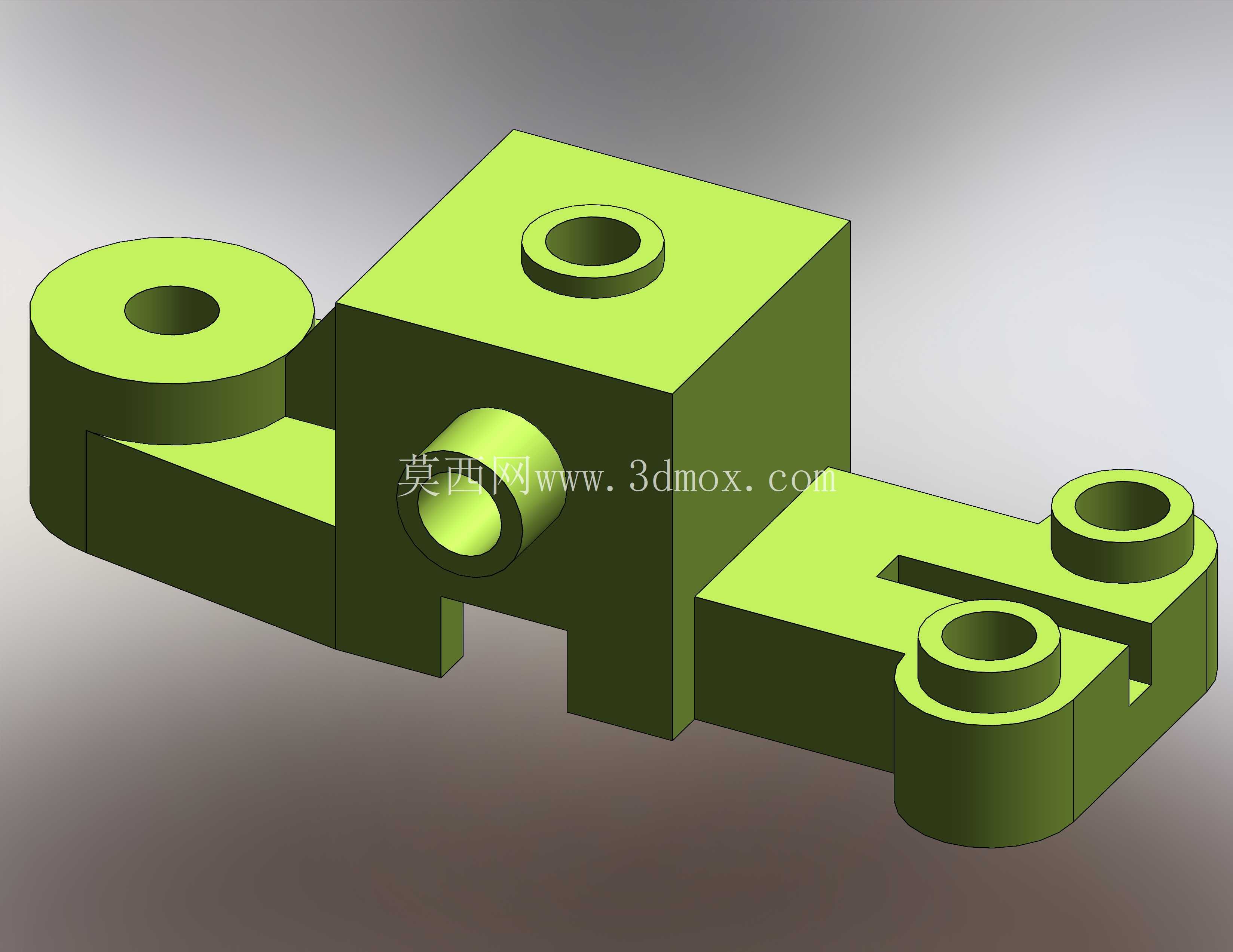

　　在工业自动化生产线的工位定位模块、小型电力配套设备的安装基座、精密检测仪器的承载支架场景中，这类带多组安装凸台的碳钢结构件是十分常见的连接承载单元，它不需要承担超大载荷的冲击，却对安装定位精度、结构抗形变能力有明确要求，很多新手建模时容易忽略安装边界的干涉问题，最后打样出来才发现和相邻部件产生装配冲突。从实际使用场景来看，这类组件常作为小型功能模块的安装载体，比如电源配套单元里的线路板固定座、气动回路里的阀组安装支架、输送线侧边的传感器固定基座，它的主体方块结构是核心承载区，上方的沉孔凸台用于穿装固定螺栓，沉孔深度刚好可以容纳螺栓头部，避免螺栓突出平面影响上方搭载部件的安装平整度，不会出现螺栓头剐蹭搭载件底面的问题。

　　两侧延伸出的带孔耳座是和设备机架连接的安装位，三个耳座呈非对称分布，对应机架上三个不同高度的安装点，这种布局不是随意设计的：如果做成对称双耳结构，在承受侧向推力时很容易出现单侧应力集中导致连接耳断裂，三个安装点形成的三角形支撑面，能让组件固定后在X、Y两个方向的抗扭转能力提升40%以上，哪怕设备运行时产生持续振动，连接位置也不会出现松动移位。侧面伸出的带孔圆柱凸台，是用于穿装定位销或者铰接小尺寸联动杆件的结构，这个位置的剪切拉伸特征是建模时的关键细节：如果直接在方块侧面做圆柱凸台，相接位置会出现直角尖角，热处理或者受力时很容易从尖角位置产生应力裂纹，通过剪切拉伸在相接位置做过渡内凹处理，能把应力集中系数降低到安全阈值以内，同时这个凸台的内孔和主体方块上的其中一个沉孔是同轴设计，方便长螺栓穿过实现双层部件的锁紧，不需要额外加工避让孔。

　　组件下方的支撑肋结构，是连接主体方块和两侧延伸耳座的加强结构，很多人做这类结构时会把肋做的又厚又高，反而增加不必要的重量，还会在注塑或者机加工时产生形变，这个肋的厚度是根据整体承载的弯矩计算的，刚好能抵消耳座受载时对主体方块产生的掰扯力矩，肋的两端都做了圆角过渡，避免应力集中，同时肋的高度没有超过主体方块的底面安装基准面，保证组件放在安装平面上时，整个底面能完全贴合，不会因为肋的突出导致组件放置倾斜。

　　从安装边界来看，主体方块的长宽尺寸控制在小型安装位的通用范围内，两侧耳座的外伸长度刚好适配常见的20mm、30mm规格铝型材的安装槽间距，不需要额外做转接板就能直接固定，所有凸台的高度都控制在10mm以内，不会和周边的管线、相邻部件产生空间干涉，每个安装孔的位置都预留了扳手操作空间，实际装配时不需要特殊工具，用普通内六角扳手就能完成全部锁紧操作。建模过程中，凸台拉伸的顺序需要特别注意，要先做主体方块的基础特征，再逐个添加各个位置的安装凸台，每添加一个凸台就要检查和相邻特征的相接位置是否有零厚度几何体，避免后续网格划分或者工程图导出时出现错误；剪切拉伸的切除深度要严格匹配实际螺栓的穿装长度，不能切穿主体结构的承载壁，否则会降低整体结构强度；肋特征的绘制要保证草图线和两侧的实体完全相交，否则会出现肋生成失败或者和主体融合不完整的问题。实际生产中，这类零件用普通碳钢加工即可，不需要使用合金钢材，表面做发黑处理就能满足常规车间环境的防锈要求，加工时先铣削主体基准面，再以基准面为定位基准加工各个凸台和安装孔，能有效控制各个孔位的位置度公差，保证装配时的互换性，哪怕是批量生产，也能把安装孔的位置误差控制在0.1mm以内，完全满足工业设备的装配精度要求。
