六角花齿压铆Pemhex紧固连接件

　　在钣金结构装配、电子设备壳体拼接、电源模块组件固定的场景里，这类压铆式紧固件是解决薄板侧螺纹连接可靠性的核心零件，区别于传统焊接螺母、拉铆螺母的装配逻辑，Pemhex结构的紧固件专门针对0.8mm到3mm厚度的冷轧钢板、铝合金板等常见钣金基材设计，安装时不需要在板材背面预留操作空间，仅从单侧完成压装即可形成稳固的内螺纹承载点，在通讯机箱、电源变压器组件外壳、工控设备柜体的装配环节应用占比极高。

　　从结构功能上看，零件底部的整圈花齿是压装后抗扭转的核心结构，压装过程中花齿会嵌入钣金基材预先冲好的安装孔周边沉台内，完全杜绝螺纹受载时螺母跟转的问题，相比光滑圆柱面的压铆螺母，花齿结构能承受的扭转力矩提升40%以上，即便是在有振动工况的车载电子设备、户外电源柜体上使用，也不会出现螺纹连接松脱、螺母跟转的失效问题。上部的六角外形并非用于安装时的扳手夹持，而是压装工序中定位工装的匹配基准，压装时工装卡持六角外圆可以保证零件与板材安装孔的同轴度，避免压偏导致的螺纹孔倾斜、花齿嵌入不均的问题，同时六角结构也能在后期维护时，若出现极端过载导致花齿松动，可辅助夹持完成拆卸更换。

　　设计这类零件时，首先要确定的是适配板材的厚度范围，不同板厚对应的花齿高度、压装沉台深度都有严格的尺寸对应关系，花齿过高会导致压装后板材背面凸起，影响相邻零件的平面贴合；花齿过浅则嵌入量不足，抗扭承载力达不到设计要求。内螺纹的规格要和花齿外径、六角对边尺寸形成合理的比例关系，比如常用的M3、M4规格内螺纹，对应的六角对边尺寸要比螺纹大径大2.5mm到3mm，保证压装时六角下方的圆柱面有足够的支撑面积，不会在压装力作用下出现零件变形、螺纹缩孔的问题。零件上部的内孔倒角是为了装配螺丝时的导向，避免螺丝斜向拧入损坏螺纹牙型，倒角角度通常取90度，深度控制在0.3mm到0.5mm，既满足导向需求，又不会减少螺纹的有效啮合长度。

　　安装边界方面，这类压铆紧固件对安装孔的公差要求控制在H12级别，孔边不允许有毛刺、翻边，否则会导致压装后花齿嵌入深度不一致，局部承载力不足。压装时的压力要根据零件规格、基材硬度调整，以冷轧钢板为例，M3规格的压装力控制在18kN到22kN之间，压力过小花齿未完全嵌入，压力过大则会导致板材变形、零件内孔缩径。安装孔中心到板材边缘的距离不能小于零件六角对边尺寸的1.2倍，避免压装时板材边缘出现开裂、鼓包的问题；两个相邻压铆螺母的中心距要大于两倍的花齿外径，防止压装时应力叠加导致板材变形。

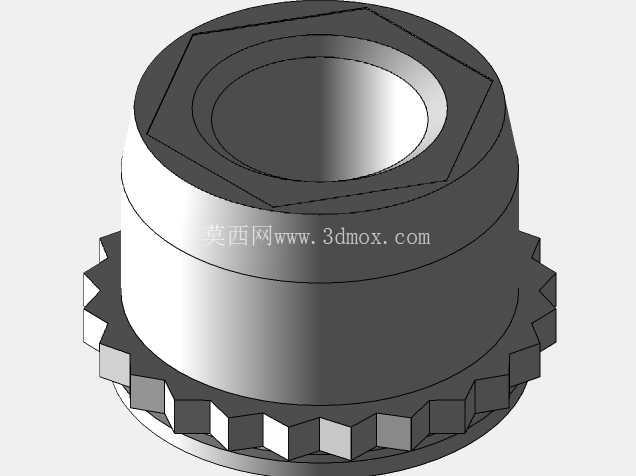

　　在电源变压器组件的装配场景中，这类紧固件主要用于固定变压器的安装支架、接线端子排、屏蔽罩等零件，因为变压器工作时存在持续的微幅振动，普通的自攻螺丝连接在薄板上容易出现滑牙、松脱，而压铆式紧固件的螺纹是机加工形成的标准牙型，配合平垫、弹垫使用时，防松性能远优于自攻连接，同时压装后零件表面和板材表面齐平，不会在板材背面形成凸起，不会影响变压器铁芯、绕组的安装空间，也不会出现焊接螺母带来的焊渣飞溅、板材焊接变形、防锈层破坏的问题。在三维建模过程中，花齿部分的建模要注意齿形的角度和齿顶圆角，齿形角度通常取60度，齿顶做0.1mm的圆角处理，既可以模拟真实零件的压装切入效果，也能避免建模时出现尖锐棱边导致的工程图标注错误、后续仿真分析时的应力奇异问题；六角部分和圆柱主体的过渡处要做0.2mm的圆角，减少压装时的应力集中，避免零件在压装力作用下从过渡处开裂。
