阶梯式带孔安装固定连接支座结构

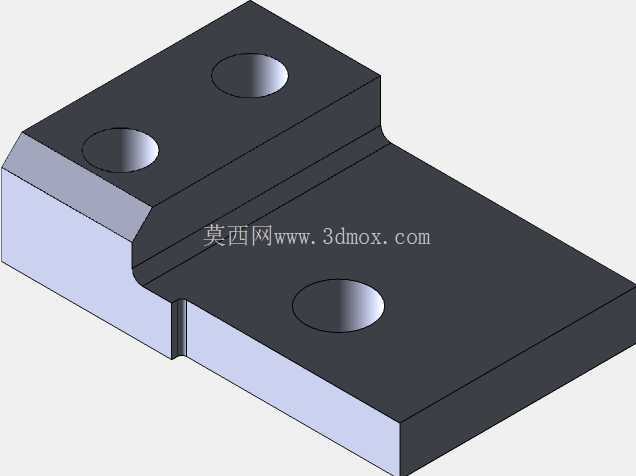

　　这类阶梯式带孔安装支座，在低压配电柜体内部的电源模块固定场景中应用十分普遍，日常做柜体结构排布时，经常会用到这类非标高差适配的连接件，用来解决不同安装平面之间的元器件固定错位问题。从结构本身来看，整体采用两级阶梯的块状构型，高位段与低位段之间通过圆弧过渡衔接，避免直角应力集中的问题，三个安装沉孔分别布置在高位段两个对角位置、低位段居中位置，安装时可以从沉孔侧穿入紧固件，保证紧固件头部完全沉入孔内，不会突出构件表面干涉其他元器件的排布。

　　做这类构件的结构设计时，首先要确认的是安装边界的高差参数，也就是高位段与低位段的高度差值，必须完全匹配两个待连接安装面的实际高度差，避免安装后出现构件翘曲、紧固件受力不均的问题。其次要确认安装孔的中心距公差，三个孔的相对位置需要和待固定的电源变压器底座、柜体安装梁的预留孔位完全对应，通常孔位公差控制在±0.1mm范围内，才能保证现场安装时无需额外扩孔就能顺利对位。沉孔的深度设计需要匹配所选紧固件的头部高度，比如选用M5内六角圆柱头螺钉时，沉孔深度要比螺钉头部高度大0.2-0.3mm，既保证螺钉头不突出表面，也不会因为沉孔过深导致螺钉啮合长度不足影响连接强度。

　　从实际使用场景来看，这类支座除了配电柜体内部的电源模块固定，还可以用在小型自动化设备的型材框架转接处，当不同规格的铝型材安装面存在高差时，这类一体加工的阶梯支座比分叠垫片的固定方式可靠性更高，不会因为设备长期运行产生的振动导致垫片移位、连接松动。构件的棱边位置都做了小尺寸倒角处理，一方面是去除机加工产生的毛刺，避免安装时划伤操作人员或者线缆绝缘层，另一方面也能减少应力集中点，提升构件在长期振动工况下的疲劳强度。

　　设计这类构件的三维模型时，需要重点关注过渡圆角的尺寸匹配，阶梯衔接处的圆角半径不能过大，否则会和安装面的直角位置产生干涉，导致支座无法完全贴合安装基面；也不能过小，否则起不到缓解应力集中的作用，通常圆角半径取构件壁厚的0.2-0.3倍最为合适。安装孔的孔径需要比所选紧固件的公称直径大0.2mm左右，预留出一定的安装调整余量，抵消安装基面的孔位加工误差，避免出现紧固件无法穿入的问题。

　　从安装兼容性来看，这类支座的低位段底面和高位段顶面都设计为全平面结构，没有额外的凸台或者凹槽，安装时可以根据实际需求调整固定方向，既可以用高位段连接上部元器件、低位段固定在基础安装面上，也可以反过来安装，适配不同的高差方向需求。构件整体厚度均匀，没有过于单薄的薄壁结构，机加工时可以直接采用整块型材铣削成型，加工工序简单，不需要特殊的工装夹具就能完成批量生产，加工成本较低，适合小批量设备配套使用。

　　在设备长期运行的工况下，这类固定支座需要承受元器件自身的重量以及设备运行产生的交变振动载荷，所以结构设计时要保证每个安装孔周围的实体厚度足够，避免孔壁过薄导致受力后开裂。三个安装孔的排布采用三角形布局，相比直线排布的孔位，三角形固定的抗扭转性能更好，即使设备受到侧向的冲击力，也不容易出现支座移位、连接松动的问题。日常做结构选型时，如果遇到两个安装面存在固定高差、需要稳定连接的场景，这类一体结构的阶梯支座是可靠性较高的选择，相比多件拼接的连接结构，一体加工的构件不存在装配间隙，长期使用的形位公差保持性更好，不需要定期检查紧固件的松动情况，能减少设备后期的维护工作量。
