电源变压器用卡槽式安装绝缘固定座

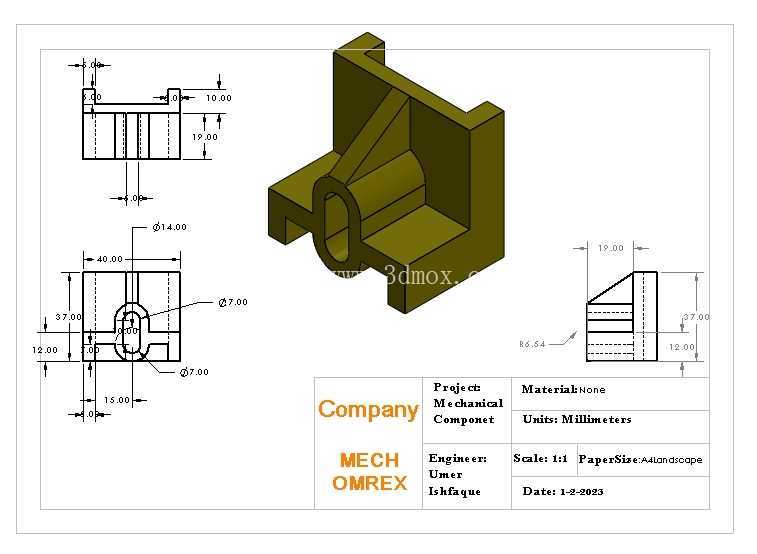

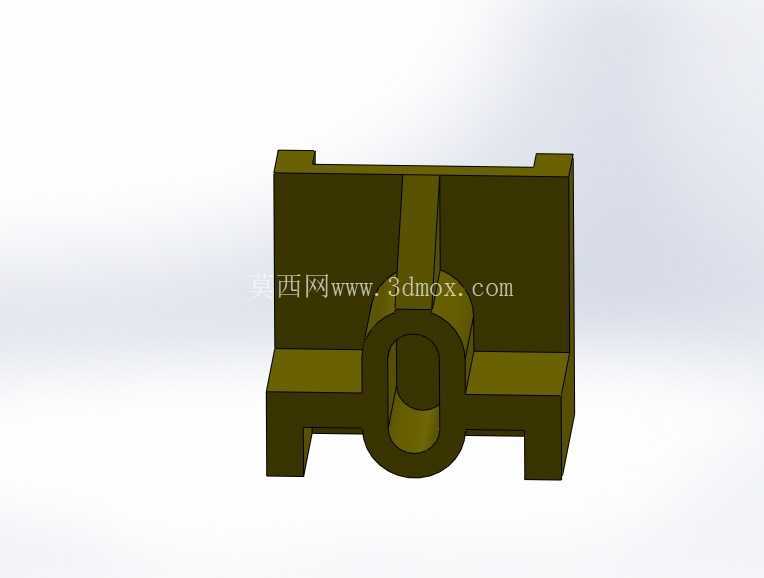

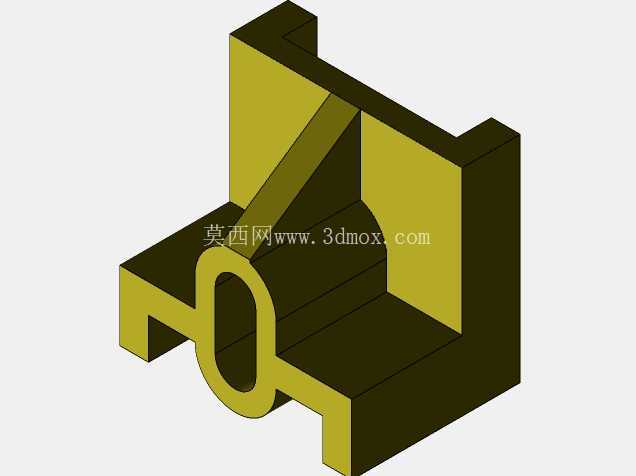

　　在中小功率工频电源变压器的整机装配场景中，这类绝缘固定座是连接变压器骨架与设备安装基板的核心衔接零件，日常多见于工控电源模块、小型家电控制板、低压配电辅助供电单元的内部结构中，主要承担骨架定位、电气绝缘、安装缓冲三个核心作用，避免变压器工作时的微幅振动带动骨架移位，同时阻断骨架与金属安装板之间的导电通路，满足安规设计里的爬电距离要求。从结构细节来看，零件整体采用对称式卡槽布局，上下两端的凸边卡扣刚好卡在变压器骨架的两侧定位槽内，不需要额外打胶或者螺丝固定就能实现骨架的预定位，中部的带孔凸台是整座的受力核心，孔位正对骨架的中心安装孔，装配时螺丝穿过凸台孔直接锁在设备基板上，锁紧力通过凸台均匀分散到整个座体，不会出现局部应力集中压裂骨架的问题。

　　设计之初首先要匹配对应规格变压器骨架的安装边界，两侧卡槽的内间距必须和骨架的定位凸缘宽度保持0.1mm以内的间隙配合，间隙过大装配后骨架会出现横向窜动，间隙过小则会导致骨架卡装不到位，装配时强行压入容易撑裂座体；中部凸台的高度要结合骨架底部到安装板的距离设定，既要保证骨架底部和安装板之间留出足够的走线空间，也要避免凸台过高导致螺丝锁紧行程不足，固定不牢。座体的壁厚设计遵循绝缘件的通用规范，最薄处的壁厚不小于1.5mm，既满足工频低压场景下的绝缘强度要求，也能保证注塑成型时的材料流动性，避免出现缺胶、缩痕等成型缺陷；中部安装孔的周边做了加厚的环形加强筋，从凸台根部一直延伸到两侧的卡槽侧壁，把螺丝锁紧时的压应力直接传导到整个座体的支撑面上，长期受温变影响也不会出现凸台断裂的问题。

　　实际选型适配时，首先要核对卡槽的开口尺寸与自身所用变压器骨架的定位边尺寸是否匹配，其次要确认中部安装孔的孔径是否适配所选的固定螺丝规格，同时要注意座体的总高度不能超出设备内部预留的安装空间，避免变压器装配后和上层的电路板或者外壳出现干涉。这类固定座通常采用绝缘工程塑料注塑成型，表面没有尖锐的飞边毛刺，所有转角位置都做了R0.5以上的圆角过渡，既避免装配时划伤操作人员的手，也不会割破变压器外层的绝缘胶带，减少绝缘失效的隐患。

　　在整机的振动测试场景下，这种卡槽式固定座相比传统的螺丝直接固定骨架的方式，能分散至少30%的振动冲击力，因为座体本身的塑料材质有一定的微弹性，可以吸收变压器工作时产生的工频微振，避免长期振动导致骨架上的漆包线出现漆层磨损、引脚脱焊等问题。从安装流程来看，装配时只需要先把固定座卡到变压器骨架的底部定位槽上，确认两侧卡扣完全卡入到位后，再把带座的变压器整体放到设备安装板的对应位置，对准安装孔锁入螺丝即可，不需要额外的定位工装，能有效提升生产线的装配效率，减少人工对位的时间成本。结构设计上没有多余的冗余特征，所有的几何形状都服务于安装定位和绝缘支撑的核心功能，没有为了外观增加不必要的曲面或者凸起，既降低了注塑模具的加工复杂度，也减少了成型时的材料消耗，兼顾了功能可靠性和生产成本控制。
