薄型壁挂式电源变压器结构设计方案

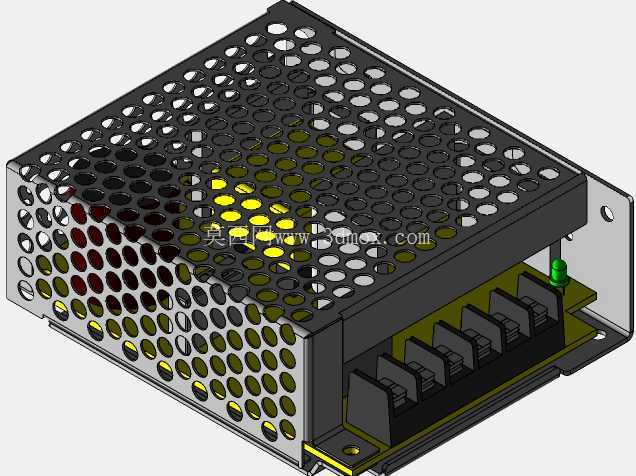

　　在民用配电、小型工控设备供电、楼宇弱电系统搭建场景中，薄型壁挂式电源变压器的应用占比正逐年提升，这类器件不需要占用柜体内部安装空间，可直接固定在墙面、设备背板等平面结构上，适配空间局促的配电点位布设需求。从结构设计逻辑来看，该款变压器采用扁平化壳体布局，整体外轮廓为规整矩形，壳体边缘做了小尺寸倒角处理，既避免安装过程中锐边划伤操作人员，也能减少壳体冲压成型时的应力集中问题。壳体表面采用哑光黑色喷塑处理，一方面可以提升金属壳体的防锈耐腐能力，适配楼道、设备间等多尘、湿度波动的安装环境，另一方面哑光表面不会产生强光反射，避免在弱电井等密闭空间内对检修人员的视线造成干扰。

　　安装边界设计上，壳体背部预留了标准壁挂挂点，挂点间距符合常规配电安装件的孔位规范，可直接适配市面通用的膨胀螺栓、自攻螺丝固定需求，不需要额外定制安装转接件。壳体厚度控制在薄型尺寸区间，安装完成后突出墙面的距离较小，不会对周边管线布设、设备门体开合造成干涉，适合在空间紧凑的配电箱旁、弱电井侧壁、设备舱内壁等位置安装。接线区域设置在壳体下侧，预留的接线端子排布间距符合电气安全间隙要求，不同电压等级的接线位做了分区标识，方便现场接线作业时快速区分输入输出端，减少接线错误概率。

　　功能特性层面，该结构设计充分考虑了变压器工作时的散热需求，壳体侧边预留了隐蔽式通风槽，空气可通过槽体形成自然对流通道，带走绕组工作时产生的热量，不需要额外加装散热风扇，既降低了器件运行时的噪音，也减少了后期运维的易损件更换需求。壳体的密封结构可阻挡大部分粉尘进入内部绕组区域，适配非洁净环境下的长期运行需求，同时壳体的接地端子设置在安装脚位旁，安装时可直接与墙面接地极连通，满足电气安全防护的接地要求。

　　设计过程中，首先对安装场景的空间限制做了充分调研，针对传统立式变压器占用纵深空间大、无法壁挂安装的痛点，调整了内部绕组的排布方式，将绕组沿平面方向层叠布置，压缩整体厚度尺寸。同时对壳体的承重结构做了加强处理，挂点位置的壳体板材做了加厚设计，可承受整机重量带来的长期载荷，避免长期使用后挂点变形导致器件脱落。接线端的防护结构做了优化，接线完成后可加装配套的防护盖板，防止异物触碰接线端子造成短路风险，也能避免检修时误碰带电部位。

　　从实际应用角度出发，这类薄型壁挂变压器可覆盖小功率配电场景的电压变换需求，比如楼宇门禁系统供电、监控设备集中供电、小型工控信号模块供电等场景，不需要占用配电柜内的导轨安装位，可就近安装在用电设备附近，缩短低压供电线路的长度，减少线路上的电压损耗。结构设计上充分考虑了现场安装的便捷性，整机重量控制在单人可操作安装的范围内，不需要借助起重设备即可完成壁挂固定，接线操作空间充足，即使是戴绝缘手套的作业人员也能顺利完成接线紧固操作。壳体表面的标识区域预留了丝印位置，可标注输入输出电压参数、接线示意图等信息，方便后期运维人员快速识别器件参数，不需要翻阅图纸即可完成故障排查与器件更换作业。
