木质榫卯结构机械定位支撑组件

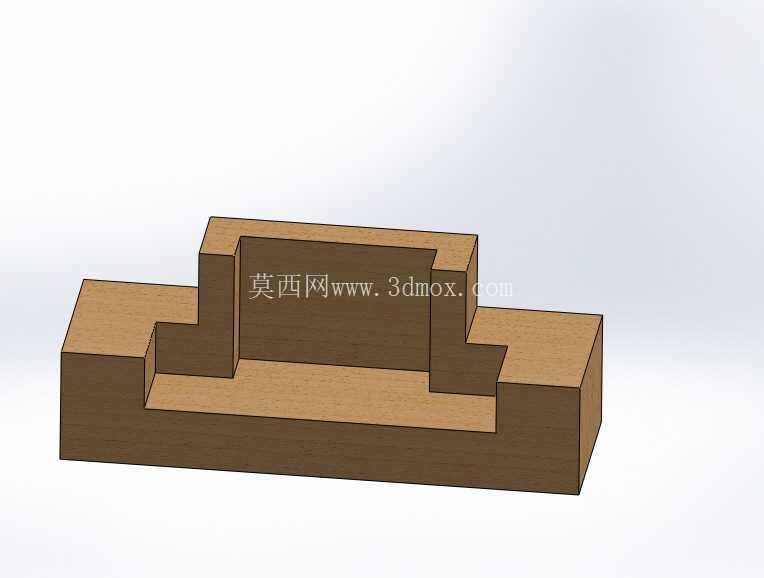

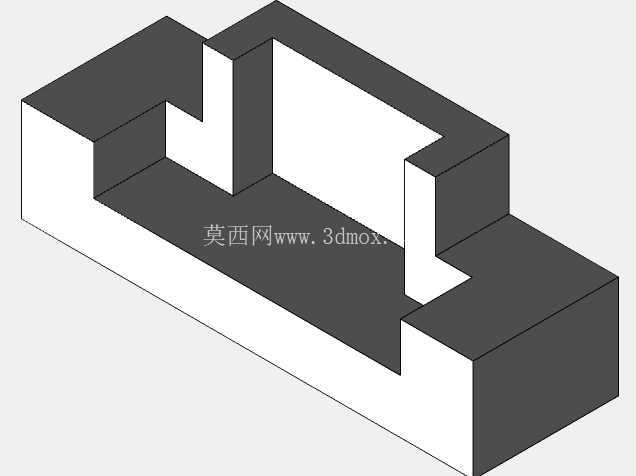

　　该木质结构支撑定位件，常应用于小型工装夹具的定位工位、教学演示用机械结构实训台、轻型物料承载托架的限位模块场景中，区别于常规金属材质的定位零件，这类采用硬质实木加工的构件，在低负载、无强腐蚀、对接触件表面无刮损要求的装配场景中具备独特优势，比如精密电子元器件装配工位的辅助定位，不会刮花元器件表面的喷涂层或塑料外壳，同时自身重量较轻，便于快速拆装调整工位布局。从功能特性来看，构件采用一体化凹凸榫卯式结构设计，中间的内凹型腔用于嵌入待定位的块状工件，两侧的阶梯凸台可与工装底板的预设卡槽配合实现快速卡接固定，无需额外螺丝锁紧即可完成初步定位，在频繁更换工装的小批量多品种装配线上，能大幅缩短工位调整的辅助时间。

　　设计阶段首先明确了使用场景的负载上限，针对不超过5kg的垂直承载需求，选用密度均匀、不易变形的硬杂木作为加工基材，避免了金属件加工后需要做表面钝化处理的额外工序，同时木材本身的微量形变可在一定程度上补偿装配公差，避免刚性接触导致的工件卡滞问题。外形尺寸方面，整体采用阶梯式长方体构型，总长度方向预留了两侧凸台的安装余量，凸台宽度与工装底板卡槽的间隙控制在0.1mm范围内，既保证插拔顺畅，又不会出现定位偏移；中间型腔的深度根据待定位工件的常见厚度设计，型腔内壁做了微小的拔模斜度，方便工件取放，同时不会出现工件放置后倾斜的问题。

　　安装边界上，构件底部为全平面设计，可直接贴合在工装底板的平面上，两侧凸台的高度与卡槽深度完全匹配，安装后构件上表面与工装底板上表面的平行度公差控制在0.05mm以内，保证放置在型腔上的工件基准面水平，满足后续装配或检测工序的基准要求。结构细节上，所有棱边都做了R0.5的圆角处理，避免操作人员在取放构件时被木刺或锐边划伤，同时也减少了构件磕碰后出现崩边的概率；型腔内部的转角处采用微小圆弧过渡，既方便木工铣刀加工，也能避免应力集中导致的木材开裂问题。

　　在实际使用中，这类构件还可根据不同的工件尺寸快速更换，因为木材加工难度低，小批量定制的周期远短于金属机加工件，对于研发阶段的临时工装搭建，能快速响应结构调整需求，不需要复杂的机加工编程，普通的木工加工设备即可完成制作。从受力角度分析，构件的垂直受力主要集中在中间型腔的底部平面，两侧凸台主要承受水平方向的剪切力，因此在设计时特意加厚了凸台与主体连接部位的壁厚，避免频繁插拔导致凸台断裂；同时木材的纹理方向顺着构件的长度方向排布，进一步提升了凸台部位的抗折强度，满足长期反复使用的强度要求。不同于注塑成型的塑料定位件，这类木质构件不存在注塑缩水、飞边等成型缺陷，加工完成后只需要简单打磨即可使用，表面无需额外喷涂处理，在对静电有一定要求的工位，木材本身的绝缘特性也能避免静电积累对敏感电子元件造成损伤。在实训教学场景中，这类结构还可作为机械结构设计的教学案例，让学习者直观理解凹凸定位结构的设计原理、公差配合的实际效果，以及不同材质零件在不同场景下的选型思路，相比纯理论讲解，实体构件的演示能让学习者更快掌握定位结构的设计要点。
