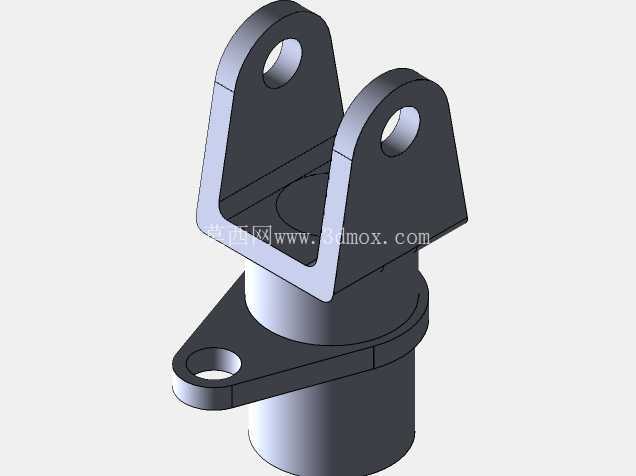

双耳带法兰安装铰接支撑连接座结构

　　这类带双耳铰接结构的法兰安装连接座，在中小型工业设备的铰接传动点位应用十分广泛，常见于轻载气动执行机构末端、工装夹具的翻转定位模块、小型输送线的挡停摆臂铰接位，以及非标自动化设备里需要小角度往复摆动的连杆连接节点。从实际使用场景来看，这类零件主要承担两个核心作用：一是通过下部的圆柱定位段与法兰安装面实现自身在设备基板上的精准固定，二是通过上部两个平行的带孔耳片为配套的销轴、铰接摆杆提供稳定的回转支撑，传递摆动过程中的径向载荷与小幅轴向窜动力。

　　从结构设计逻辑来看，上部两个对称布置的耳片做了等厚处理，耳片上的铰接孔同轴度公差需要控制在0.02mm以内，避免销轴穿装后出现卡滞、单侧受力磨损过快的问题；耳片与下部基座的过渡位置做了圆弧卸荷处理，能有效降低摆动载荷作用下的应力集中系数，避免长期往复载荷下出现根部断裂的失效问题。下部的圆柱定位段与法兰安装面保持垂直，垂直度公差不低于0.03mm，法兰盘上开设的单安装孔采用腰型与圆孔结合的形式？不对，图中法兰盘为带单安装孔的凸缘结构，安装时圆柱段先穿入设备基板的定位孔完成径向定位，再通过紧固件穿过法兰盘上的安装孔完成轴向锁紧，这种定位+锁紧的安装方式能大幅降低装配时的调整难度，同时保证铰接点的位置精度不会因为设备运行振动出现偏移。

　　从安装边界来看，这类零件的整体占用空间紧凑，上部双耳的开档尺寸刚好匹配常规厚度的铰接摆杆，不需要额外加装调整垫片就能控制轴向间隙；下部圆柱段的长度根据基板厚度做了匹配设计，穿装后不会突出基板背面干涉其他走线或相邻零部件。设计过程中需要重点校核几个关键参数：耳片孔的壁厚需要满足额定载荷下的抗剪切强度，法兰盘与圆柱段的过渡圆角不能过小，避免应力集中，同时耳片的外侧边缘做了倒角处理，既去除加工毛刺避免装配时划伤操作人员，也能在摆杆摆动时留出足够的安全间隙，不会出现运动干涉。

　　在实际选型适配时，需要先确认铰接点位的最大摆角范围，确保耳片的高度尺寸不会限制摆杆的摆动行程；其次要核对销轴的直径与耳片孔的配合公差，通常采用间隙配合满足转动灵活性，同时配合公差不能过大避免出现晃动影响传动精度；另外法兰安装面的平面度需要控制在合理范围，保证锁紧后零件不会出现倾斜，导致铰接孔轴线与安装面不平行，加剧销轴与孔的偏磨。这类零件通常采用中碳钢加工完成后做发黑处理，兼顾结构强度与基础防锈能力，适合在室内工业设备的常温工况下长期使用，不需要额外做表面防护处理就能满足常规使用需求。
