电源变压器双立耳支撑固定基座结构

　　在中小功率工频电源变压器的结构配套体系里，这类带双立耳的支撑基座是核心的结构承载部件，日常应用场景覆盖工控柜内置电源模块、小型机电设备供电单元、低压配电支路变压组件等多个领域，主要承担变压器铁芯与绕组总成的底部承托、位置固定以及与设备安装面的连接过渡作用，避免变压器运行过程中因自身振动、设备整体晃动出现绕组移位、接线端子松脱的问题。从实际功能特性来看，该基座采用一体化弯折成型的结构设计，底部为平直的矩形安装底板，底板上预留的安装孔位可适配M4-M6规格的紧固螺丝，能直接固定在设备的金属安装梁、绝缘安装板或者柜体内置的安装支架上，底板的平面度公差控制在0.1mm以内，保证安装后基座不会出现翘曲，避免给上方的铁芯总成带来额外的装配应力。

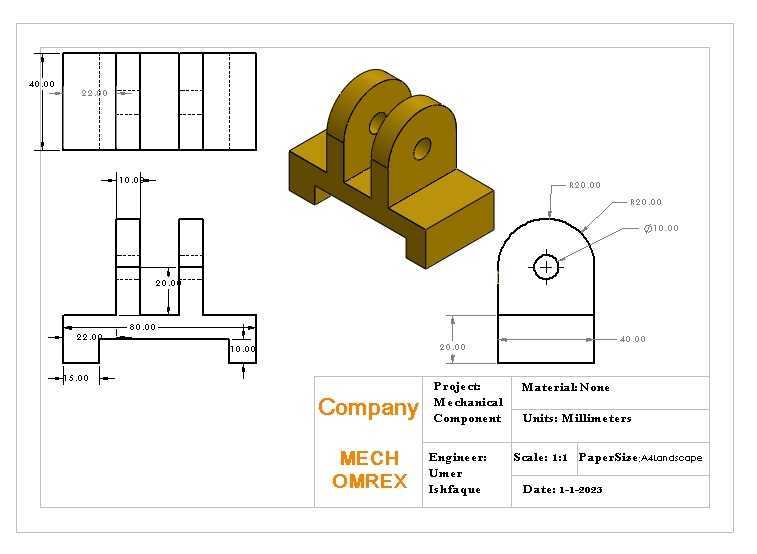

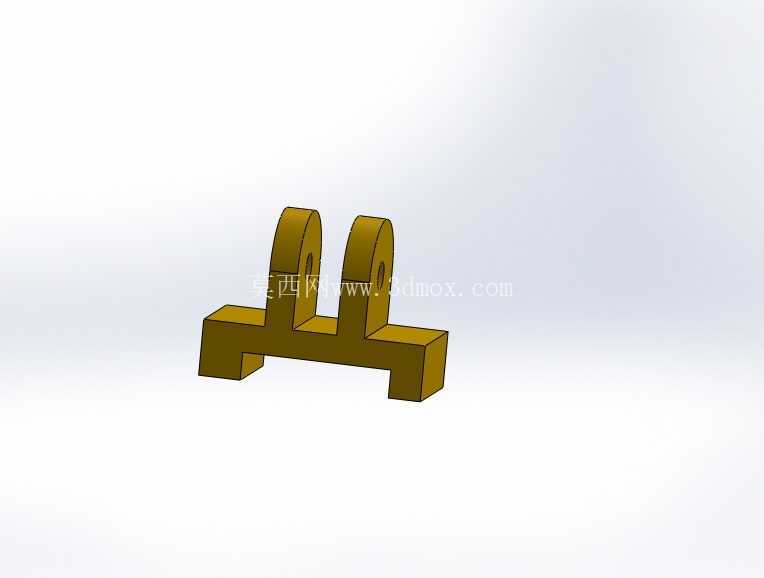

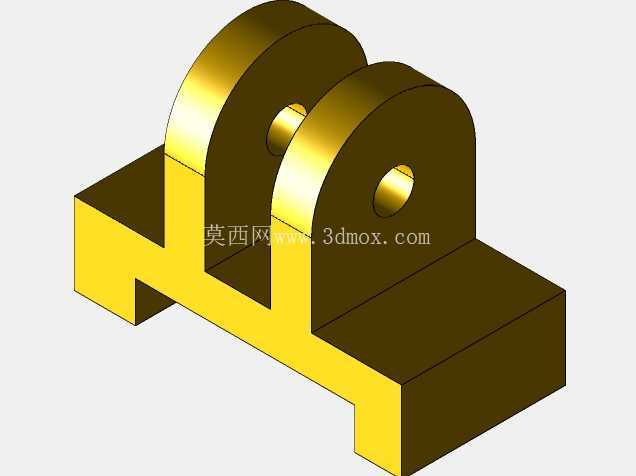

　　上方对称设置的两个带孔立耳，是用来穿装铁芯固定拉杆或者绕组压紧螺杆的结构，两个立耳的同轴度公差严格控制在0.05mm范围内，确保拉杆穿装后不会出现别劲的情况，立耳上的通孔做了倒角处理，既可以去除加工毛刺避免装配时划伤拉杆表面的防锈层，也能在穿装螺杆时起到导向作用，降低现场装配的对位难度。设计这类基座的时候，首先要匹配对应功率变压器的总重量，100VA以下的小型变压器配套基座，底板厚度通常选1.5-2mm的冷轧钢板，立耳高度根据铁芯叠厚来调整，保证立耳的孔位中心和铁芯的固定孔中心完全对齐，不会出现偏心受力的情况；如果是200-500VA的中型变压器配套基座，底板厚度要提升到2.5-3mm，同时在立耳和底板的连接位置做小圆弧过渡，减少应力集中，避免变压器长期运行振动导致焊缝或者弯折位置出现疲劳开裂。

　　从安装边界来看，这类基座的整体宽度要比变压器铁芯的叠宽大出8-10mm，留出侧边接线的操作空间，整体长度要覆盖铁芯底部的全部支撑面，避免铁芯局部悬空导致叠片松散，立耳的高度要高出绕组底部5-8mm，保证压紧螺杆安装后不会直接压到绕组的绝缘层，防止绝缘层破损引发匝间短路的问题。实际选型适配的时候，还要考虑设备内部的安装空间，如果是安装空间局促的紧凑型工控设备，基座的底板可以做切角处理，避开设备内部的走线槽或者凸起的电子元件，立耳的厚度也可以根据实际承重做适当调整，在满足结构强度的前提下尽可能减少基座本身的重量，降低变压器整体的安装负载。

　　这类基座的表面通常做彩锌钝化处理，既能满足常规工业环境下的防锈要求，也不会因为镀层过厚影响安装孔的配合精度，部分应用在高湿环境下的配套基座，还会在表面额外做电泳处理，提升耐盐雾腐蚀的能力，延长户外或者潮湿车间内设备的使用寿命。在结构建模过程中，要重点校验立耳与底板连接位置的结构强度，通过有限元分析模拟变压器满负载运行时的振动工况，确认该位置的应力值低于材料的屈服强度，避免长期运行出现结构变形，同时要核对所有安装孔的位置度公差，保证和铁芯、设备安装面的孔位完全匹配，减少现场装配时的二次修配工作量。
