电源变压器用三角安装固定支座结构

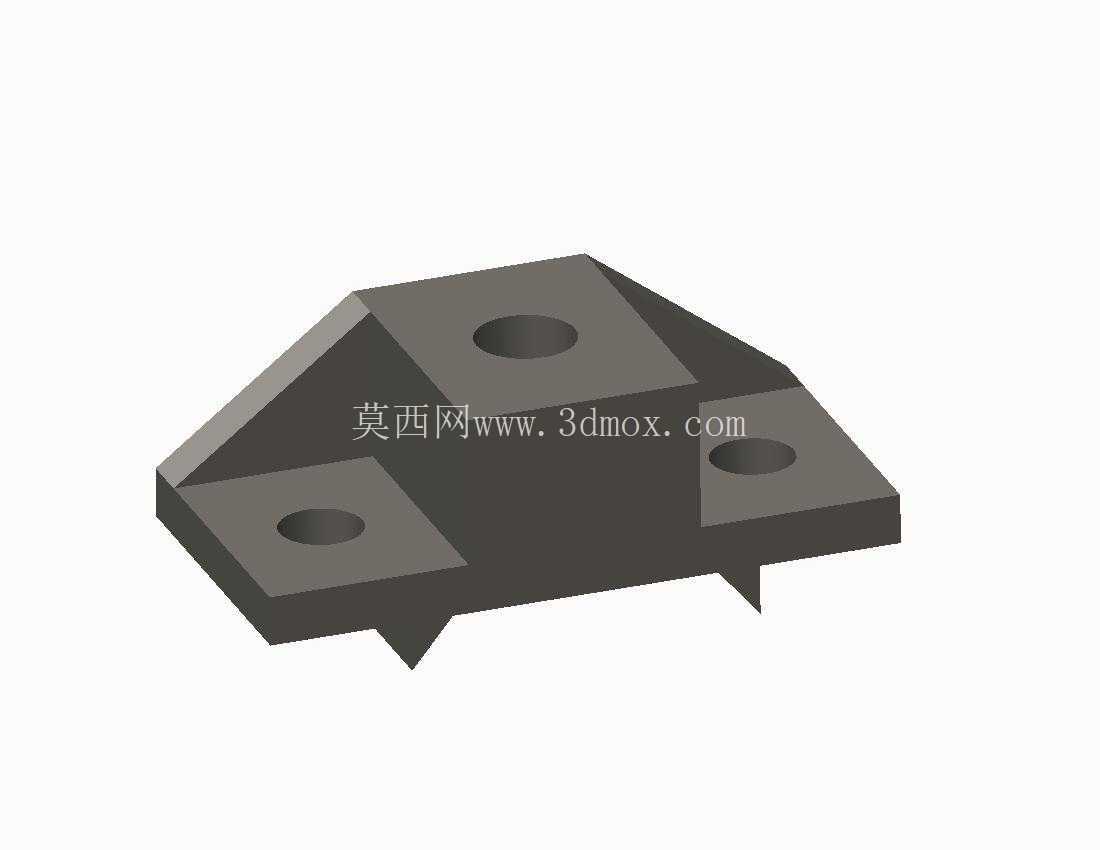

　　在中小功率电源变压器的装配场景里，这类三角构型的安装固定支座是连接变压器本体与设备安装基面的核心承载零件，多数应用在工业控制电源模块、小型工频电源设备、嵌入式供电单元的内部装配环节，承担着定位、承重、隔振的多重作用，直接决定变压器长期运行的安装可靠性。从结构功能来看，支座整体采用对称三角布局，三个延伸支臂上分别设置同轴度一致的沉头安装孔，这种三孔定位的设计相比传统两孔安装结构，能有效抵消变压器工作时因铁芯磁致伸缩产生的微幅振动，避免长期运行后安装螺栓出现松动滑移，同时三角构型的力学传递路径更短，变压器本体的重量能通过中心承托区域均匀分散到三个安装点位，不会出现局部应力集中导致的支座变形。

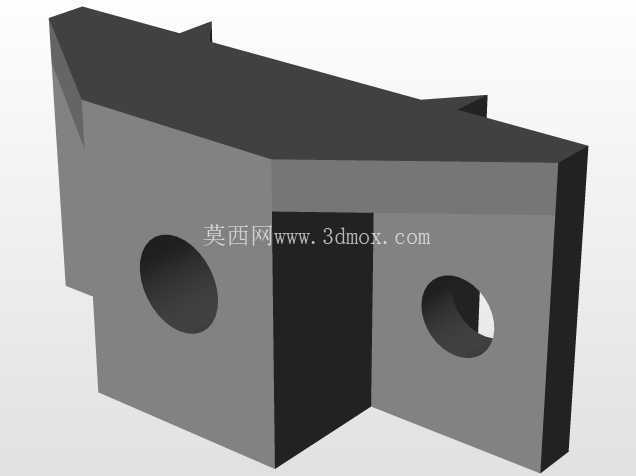

　　设计过程中首先要匹配对应规格变压器的底部安装轮廓，中心承托面的平面度公差需要控制在0.1mm以内，保证与变压器底座贴合时无悬空间隙，避免装配后出现额外的装配应力；三个支臂的安装孔中心距需要严格适配设备内部的安装柱位间距，沉头孔的深度要匹配常用的十字盘头安装螺栓规格，保证螺栓锁紧后头部不突出支座上表面，不会和变压器底部的绕组、接线端子产生干涉。从安装边界来看，支座底部设置的两个定位凸脚，是为了在装配时快速卡入设备安装板的预开定位槽内，省去人工对位的调整步骤，能大幅提升流水线装配的效率，凸脚的尺寸公差需要和安装板槽位采用间隙配合，单边间隙控制在0.05-0.1mm之间，既保证装配时能顺利卡入，又不会出现过大的装配旷量。

　　支座的斜向加强筋结构是在不增加整体壁厚的前提下提升结构刚性的关键设计，斜筋从中心承托区域平滑过渡到三个支臂的根部，能承受变压器在运输、设备移动过程中产生的冲击载荷，避免支臂受侧向力出现断裂。实际选型应用时，需要先确认变压器的底部安装尺寸、整机重量，匹配对应承托面积的支座规格，安装时三个螺栓的锁紧扭矩要保持一致，避免因扭矩不均导致支座出现翘曲，影响和变压器本体的贴合度；如果应用在振动较强的工业设备场景，还可以在支座和安装基面之间增加薄型橡胶减震垫，进一步阻隔变压器振动向设备壳体传递，降低设备运行的整体噪音。

　　这类支座的结构设计没有冗余的造型特征，所有几何特征都服务于装配效率、承载能力、安装可靠性的核心需求，是电源变压器装配环节里非常典型的功能性结构零件，建模过程中需要重点关注安装孔的位置度、承托面的平面度、定位凸脚的尺寸公差，才能保证加工后的零件能顺利完成装配，满足长期使用的结构强度要求。
