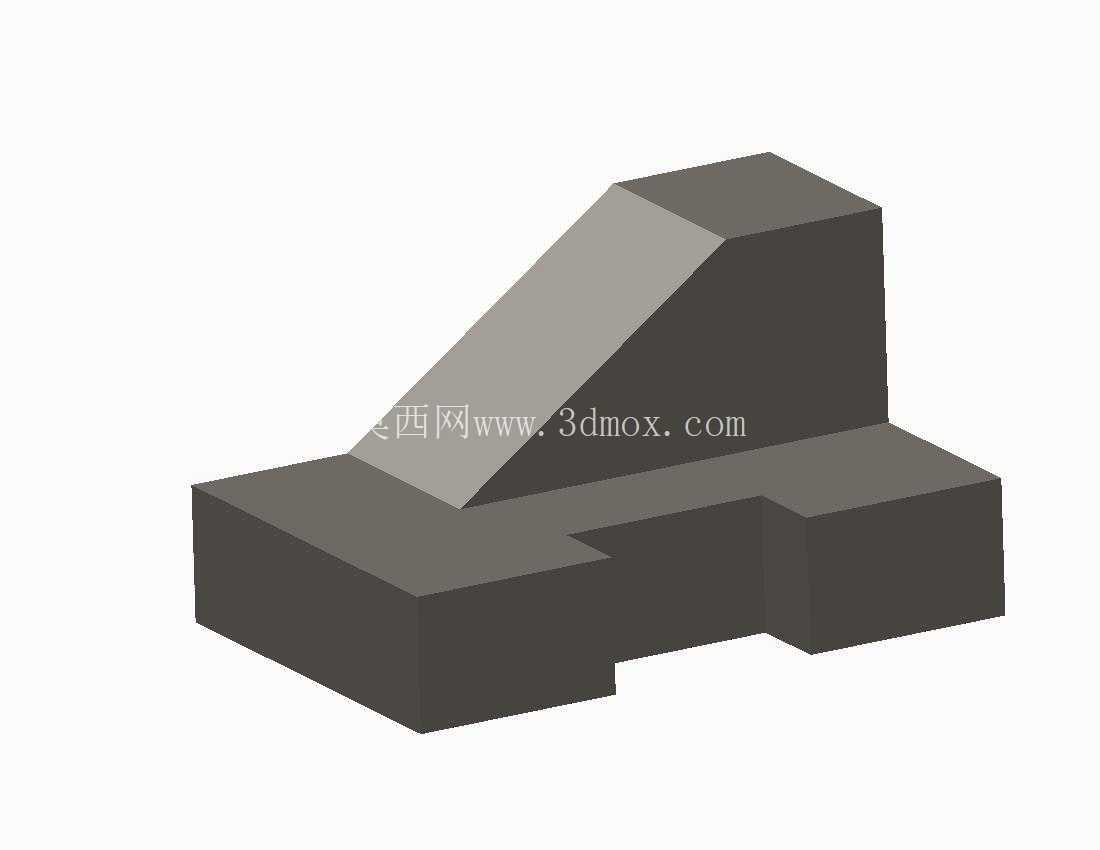

带斜向支撑凸台的L型机加工定位基座

　　在工装夹具的定位体系里，这类带斜向支撑的L型基座是小尺寸工件铣削、钻孔工序里常用的定位承载件，日常在小型CNC加工工位、台式钻床的辅助定位场景中出镜率很高，主要承担工件侧向定位、垂直方向支撑的作用，避免薄壁类、异形小工件加工时出现受力翘曲、定位偏移的问题。从结构设计逻辑来看，底部的L型延伸底座是整个零件的安装基准，两个方向的凸耳结构预留了安装孔位的加工余量，实际使用时可以通过内六角螺栓直接固定在机床工作台的T型槽上，或者搭配平口钳的钳口垫板做辅助定位，安装时底座的下平面需要和工作台面完全贴合，平面度公差控制在0.02mm以内，才能保证上部支撑面的定位精度。

　　上部的斜向支撑结构不是随意设计的斜面，角度是根据常见的45度斜孔加工、斜面铣削工序的定位需求设定的，斜面本身的粗糙度要求达到Ra1.6，避免和工件接触面出现点接触导致的定位不稳，斜向筋条连接底座和上部的挡块，整体形成三角稳定结构，在承受垂直方向的钻削冲击力时，筋条可以分散受力，避免挡块出现根部断裂的问题。实际选型使用时，要注意这个基座的安装边界尺寸，底座总长度方向的突出部分不能超出工作台T型槽的有效固定范围，上部挡块的高度要匹配被加工工件的定位高度，避免挡块过高干涉刀具走刀路径，过低则起不到侧向定位的作用。

　　建模过程中，这类零件的特征构建顺序要和实际机加工的工序保持一致，先拉伸底座的主体特征，再做上部的挡块结构，最后添加斜向的支撑筋，所有的棱边都做了0.5mm的倒角处理，一方面是去除机加工产生的毛刺，避免安装时划伤操作人员，另一方面也可以减少应力集中，提升零件反复装夹使用的寿命。在实际生产线的应用中，这类基座往往不是单独使用，通常会和同系列的定位块、压板配合组成整套的定位工装，针对小型电子变压器的壳体、小型冲压件的二次加工工序做定位，因为这类零件的加工批量不大，不需要制作专用的复杂夹具，用这类通用的支撑基座搭配调整，就能快速满足不同小批量零件的定位需求，大幅缩短工装准备的周期。

　　设计时还要考虑零件的材质适配，常规工况下用45号钢做调质处理就可以满足使用需求，如果是加工频次高、冲击力大的工位，可以更换为40Cr材质做淬火处理，提升斜面和底座的耐磨性能，支撑面如果需要频繁和工件接触摩擦，还可以在斜面上加装可拆卸的硬质合金垫片，磨损后直接更换垫片即可，不需要整体更换基座，降低长期使用的维护成本。从安装适配性来看，底座上的安装孔设计为长圆孔形式，允许安装时做小范围的位置调整，不需要每次装夹都精确找正孔位，适配不同间距的T型槽安装需求，上部挡块的垂直面和底座的下平面垂直度公差控制在0.015mm以内，保证工件定位时的侧面基准精度，斜支撑和底座、挡块的连接处都做了R2的圆角过渡，避免机加工时应力集中导致的零件开裂，同时也减少热处理过程中出现变形开裂的概率。
