红色异形铰接式机械连接固定件结构

　　在各类轻工自动化输送线、小型工装夹具的铰接传动工位中，这类带双铰接孔的异形固定件是承担摆动连接、载荷传递的核心小构件，日常多应用在需要小角度往复摆动的连杆机构末端，比如小型包装设备的拨料摆臂支座、工装夹具的压紧臂连接座，或是电子产线小型移栽机构的摆动限位件，别看零件体积不大，其结构设计的合理性直接影响整套摆动机构的运行精度与使用寿命。

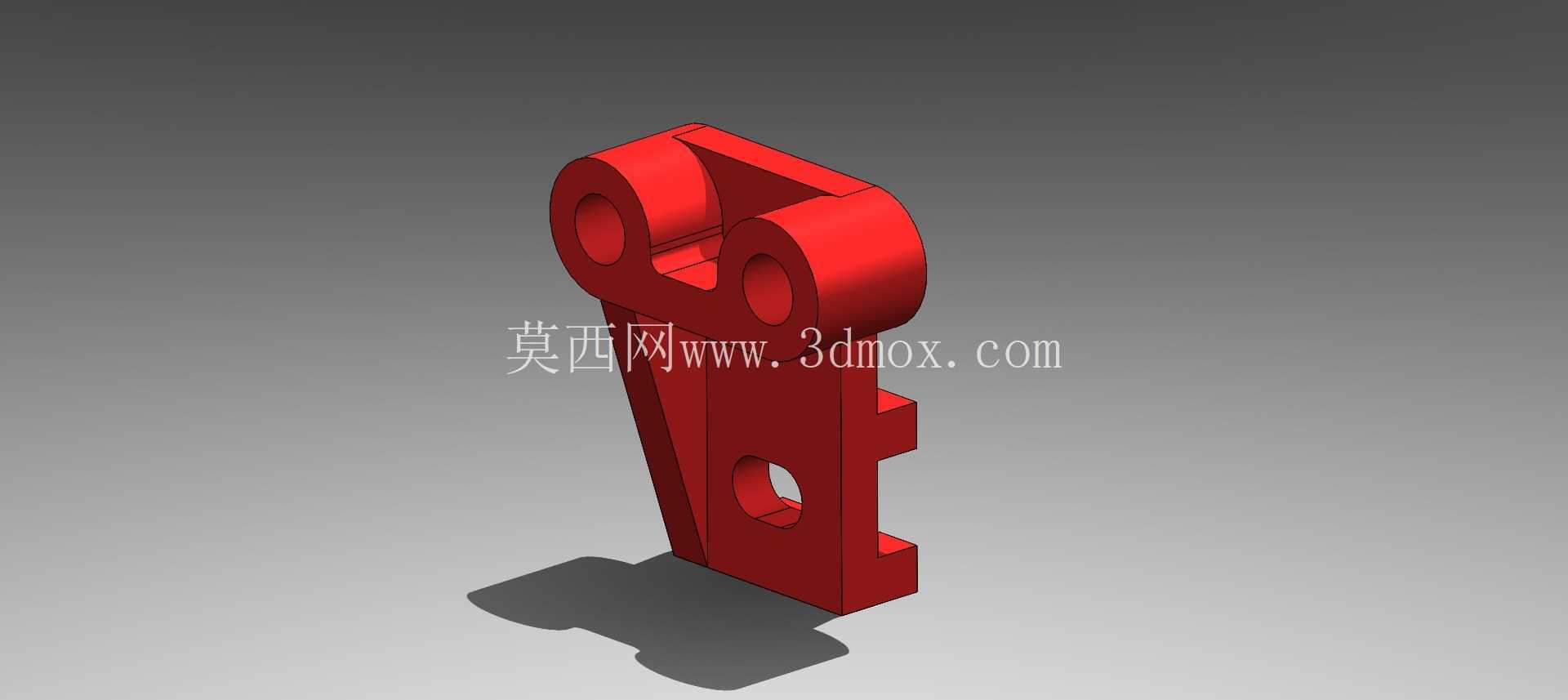

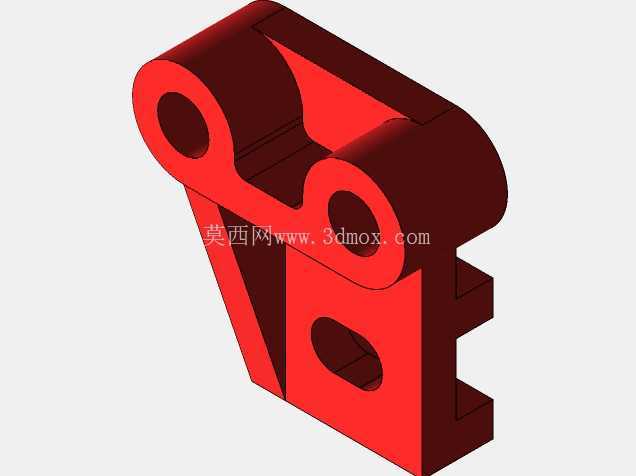

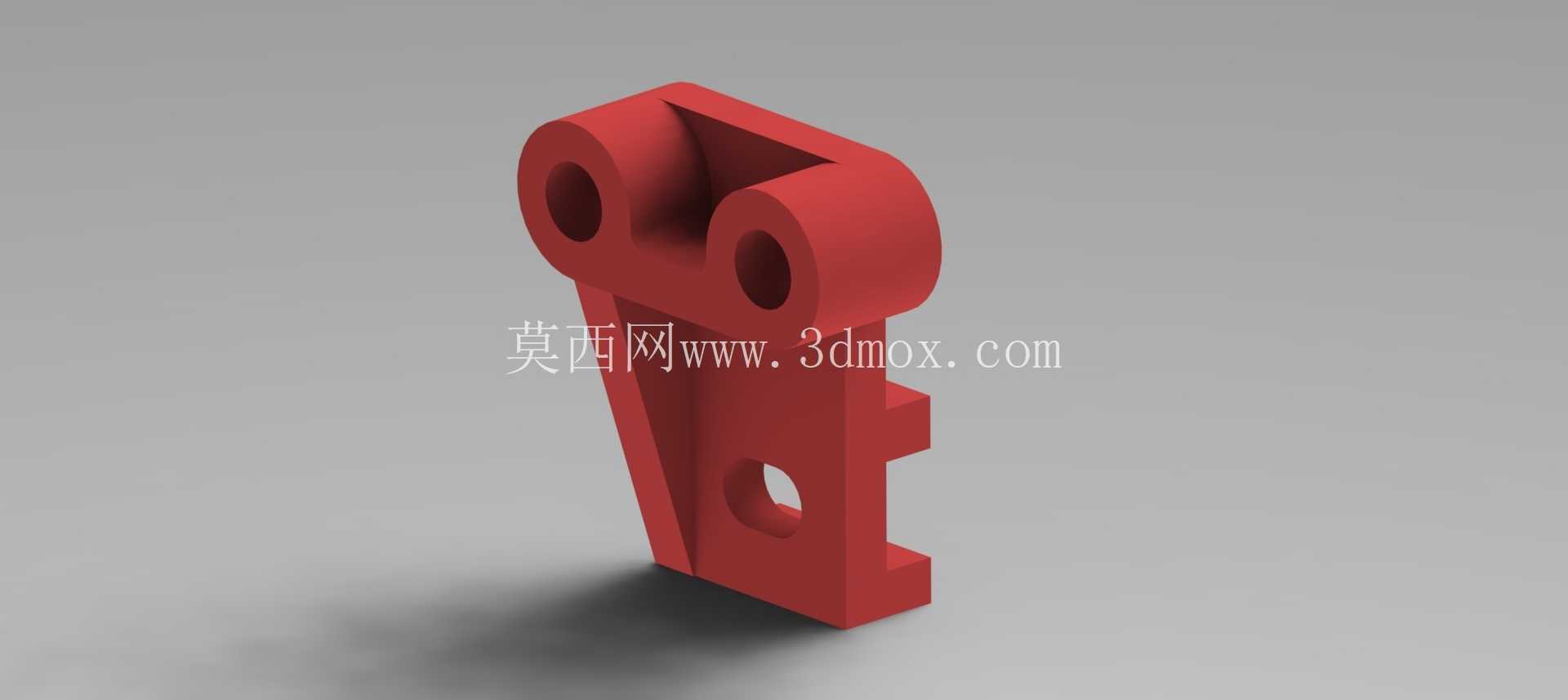

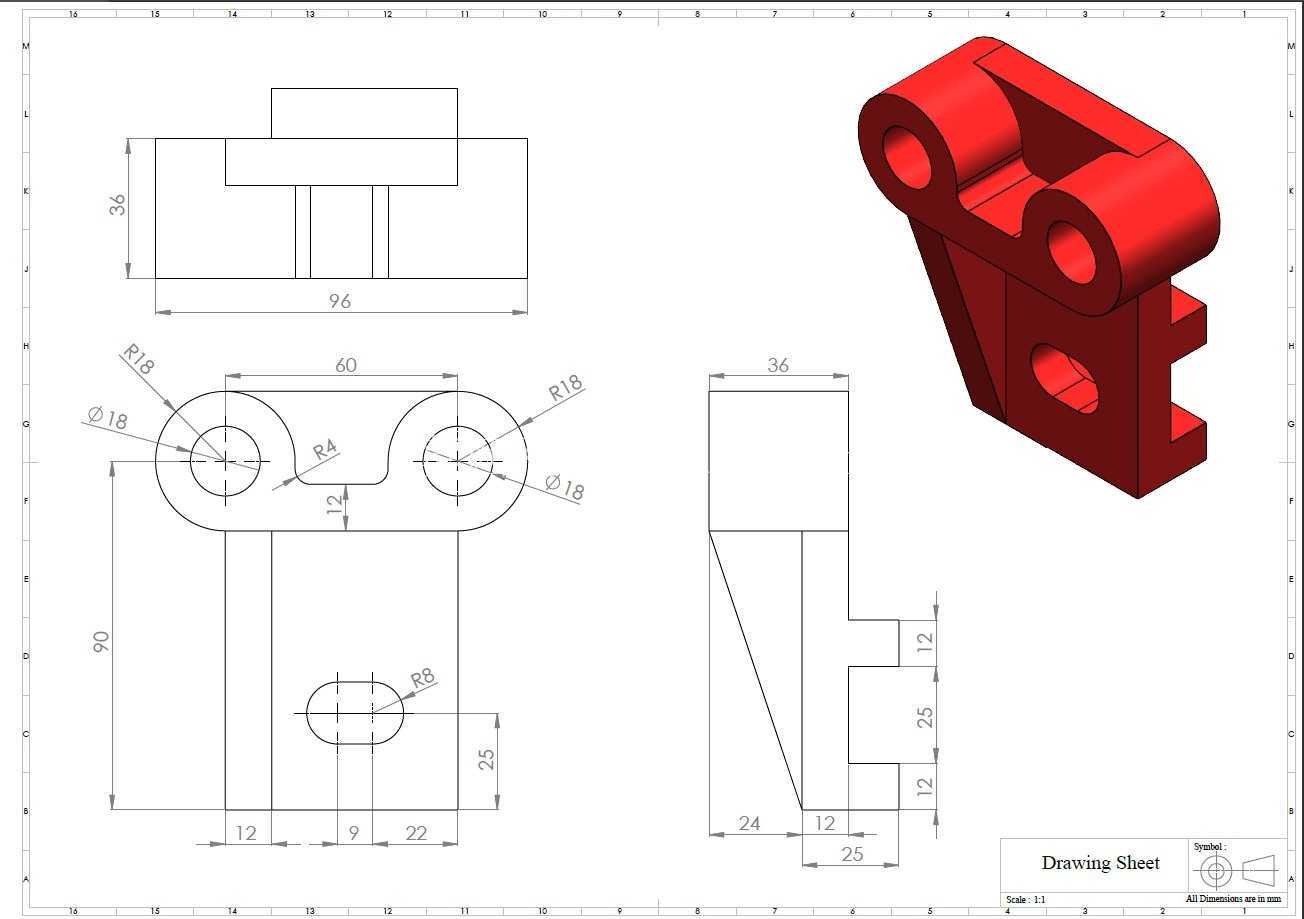

　　从结构功能来看，该零件上部设置两个同轴度要求较高的圆形铰接通孔，用于穿装铰接销轴，和配套的摆动连杆形成转动副，两个孔的孔距公差直接决定铰接转动的顺畅度，若孔距偏差过大，会出现销轴卡滞、转动阻力骤增的问题，长期运行还会造成孔壁偏磨，缩短零件更换周期。零件下部的楔形主体结构，是为了在有限安装空间内避让周边运动构件，避免摆动过程中与相邻的固定支架、传动件发生运动干涉，主体侧面的阶梯状凸台结构，一方面是为了增强零件整体的结构刚度，减少受侧向载荷时的形变量，另一方面也可作为摆动行程的硬限位接触面，当摆臂转动到极限位置时，凸台侧面与配套支座的限位面贴合，无需额外加装限位块即可实现行程约束，简化整体机构的零件数量。零件下部设置的单孔为安装固定孔，用于穿装紧固螺栓将整个零件固定在设备基座或安装板上，孔位的位置设计充分考虑了螺栓安装的操作空间，即使在紧凑的安装位内，也可使用标准内六角扳手完成锁紧操作，不会出现工具与周边结构干涉无法拧紧的问题。

　　设计这类零件时，首先要结合整套机构的摆动行程、传递载荷大小确定铰接孔的直径与孔距，铰接孔的直径需匹配选用的标准销轴规格，同时要核算孔壁的挤压强度，避免受冲击载荷时出现孔壁压溃变形。主体的楔形轮廓并非随意绘制，而是先通过运动仿真模拟整个摆动过程中零件的运动包络线，再在包络线基础上预留2-3mm的安全间隙，最终修整出楔形外形，既最大化缩减零件的整体体积，又能完全规避运动干涉。侧面的阶梯凸台厚度需要根据承受的限位冲击力核算，若设备运行节拍较快、摆动冲击大，可适当增加凸台厚度提升抗冲击能力，若载荷较小则可缩减厚度降低零件整体重量。下部固定孔的位置需要结合安装面的螺栓布局确定，要保证锁紧后零件的受力中心与铰接载荷的作用线尽量重合，减少固定螺栓承受的附加弯矩，避免螺栓长期受交变载荷出现疲劳断裂。

　　从安装边界来看，该零件的安装面为底部的平面，安装时需要保证安装基座的接触面平面度不低于0.1mm，避免安装后零件出现歪斜，导致铰接孔同轴度偏差。上部两个铰接孔的轴线需要与配套连杆的铰接孔轴线保持平行，平行度公差需控制在0.05mm以内，否则会造成转动卡滞、销轴偏磨。零件安装完成后，需要手动摆动配套连杆验证转动顺畅度，全程无卡滞、无异常摩擦声响即为安装合格，若存在卡滞问题，需要检查安装面贴合度、销轴与孔的配合间隙以及轴线平行度，逐一排查问题点。这类零件通常采用45号钢加工后做表面发黑处理，若应用在有耐腐蚀要求的工位，也可采用304不锈钢材质加工，铰接孔内壁可根据使用需求加装铜套或自润滑轴承，提升铰接部位的耐磨性能，延长零件的维护周期。在实际产线应用中，这类小零件往往容易被设计人员忽略，但恰恰是这些基础连接件的结构合理性，决定了整套设备运行的稳定性，很多小型自动化设备出现的摆动异响、卡滞停机问题，追根溯源都是这类连接固定件的结构设计或安装精度不达标导致的，因此在建模设计阶段就需要充分考虑实际工况的载荷、运动空间、安装操作便利性等细节，不能只追求外形轮廓的绘制完成，忽略工程实际的应用需求。
