带安装基座的块状限位机械组件结构

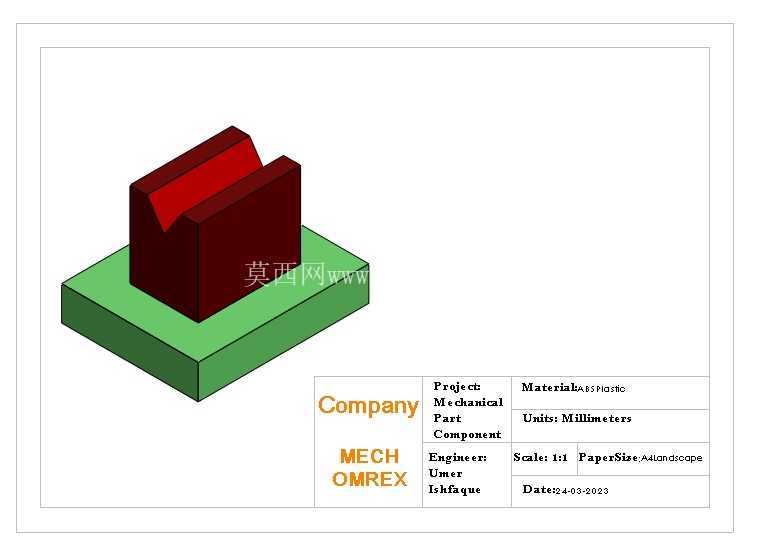

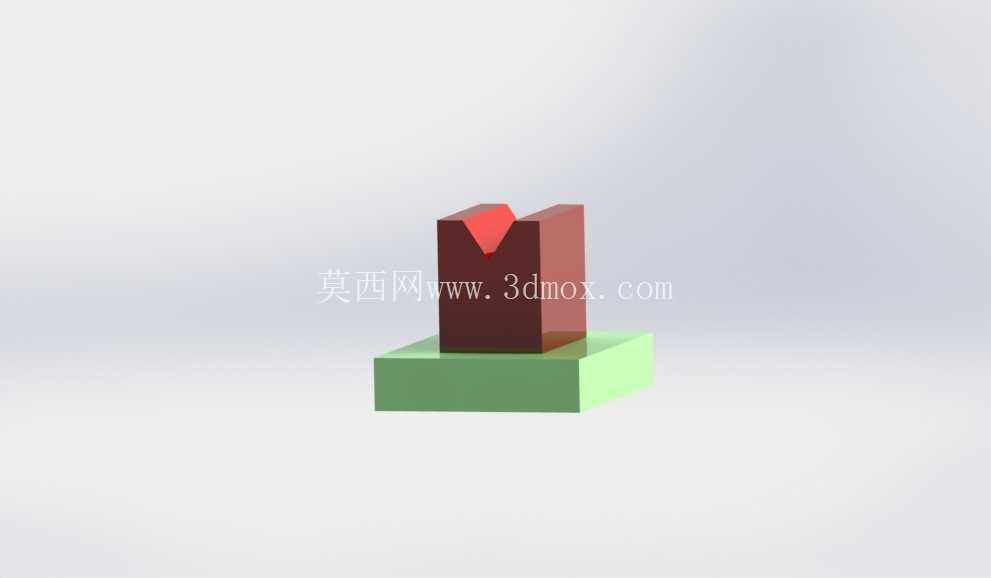

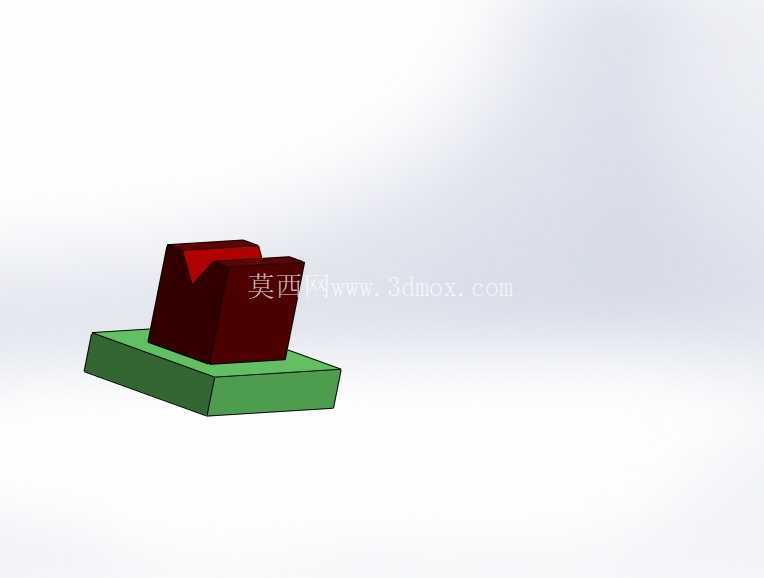

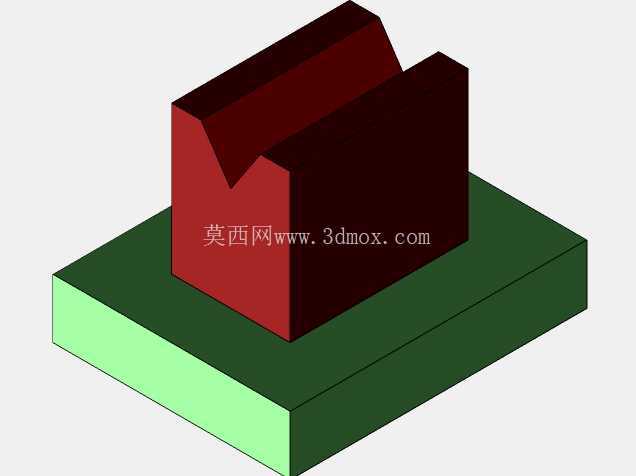

　　这款块状限位组件在自动化产线的工位定位场景中应用十分广泛，常见于小件物料输送线的侧边止停、工装夹具的行程限位环节，也可作为小型装配工位的工件承托定位块使用，能够在设备连续运行过程中为被接触部件提供稳定的刚性支撑与位置约束，避免工件移位或行程超差。从结构设计逻辑来看，组件采用上下分体式布局，下方的绿色基座为安装承载部分，表面做了平整化处理，四个边角做了小尺寸倒角处理，既可以避免安装过程中锐边划伤操作人员，也能减少装配时与相邻安装面的干涉问题。基座的厚度经过针对性设计，能够保证在承受常规侧向冲击载荷时不会出现形变，底部平面的平面度控制在合理公差范围内，安装时可以直接贴合设备安装板表面，不需要额外做找平处理。上方的深红色块状主体为功能执行部分，顶部开设的V型开口槽是核心功能结构，槽面的角度经过匹配设计，能够适配对应规格的轴类、板类零件的卡位需求，当工件进入槽位后，槽体的两个斜面可以同时对工件形成两个方向的约束，限制工件的横向窜动与竖向跳动，保证工件在加工或检测过程中的位置一致性。主体块与基座之间采用嵌入式贴合安装，接触面做了贴合度处理，保证两者连接后不会出现相对错位，实际装配时可以根据使用场景选择螺栓紧固或者粘接固定的方式，满足不同载荷等级的使用需求。

　　从安装边界来看，基座的长宽尺寸预留了足够的安装孔位布置空间，用户可以根据自身设备的安装孔距在基座平面上加工对应安装孔，不需要额外增设转接板，能够直接适配多数常规输送线、工装台的安装尺寸规格。主体块的高度设计充分考虑了常规工件的定位高度需求，既不会因为高度过高导致工件定位时出现悬臂过长的问题，也不会因为高度过低无法有效约束工件位置。在设计过程中，特意将主体块的外侧立面做了垂直处理，能够在需要侧向定位的场景中作为垂直基准面使用，配合百分表等量具可以快速完成组件的安装找正，减少现场调试的时间成本。

　　这类组件在实际使用中不需要复杂的维护，因为整体为刚性实心结构，没有活动部件，只要安装时紧固到位，长期运行也不会出现结构松动或精度衰减的问题，适合在节拍较快的自动化生产场景中长期使用。针对不同的使用工况，用户还可以在不改变整体安装尺寸的前提下，对顶部V型槽的角度、深度做参数调整，适配不同直径、不同厚度的工件定位需求，基座部分的结构可以保持通用，减少设计改型的工作量。从建模逻辑来看，整个组件的特征全部采用参数化绘制，各个尺寸之间建立了对应的关联关系，修改基座尺寸时主体块的安装位置会自动适配，修改槽体参数时不会影响主体块与基座的配合精度，方便后续根据实际项目需求做快速改型。

　　在实际工程应用中，这类结构看似简单，但却是自动化工装、输送设备中不可或缺的基础零件，其尺寸精度、结构强度直接影响到整台设备的运行稳定性，设计时需要充分考虑受力方向、安装便捷性、后期维护替换的便利性，不能因为零件结构简单就忽略公差配合与工艺性的考量。比如基座与主体块的配合面，如果公差设置过大，装配后会出现缝隙，长期受冲击载荷作用容易出现连接松动；如果公差设置过紧，又会增加装配难度，甚至在压装过程中导致零件边缘崩裂。这款组件在设计时将配合公差设置在合理的过渡配合区间，既可以保证装配后的连接强度，又不需要借助特殊工装就能完成组装，兼顾了加工工艺性与装配便捷性。另外，零件的所有棱边都做了微小的倒角处理，去除了加工过程中产生的毛刺，既可以避免装配时割伤操作人员，也能消除应力集中点，提升零件在受冲击载荷时的结构强度，避免棱边位置因为应力集中出现开裂问题。
