带凸台与线性图案的不锈钢机械安装座

　　在自动化生产线的工位定位、流体管路的阀组集成、小型动力单元的承载安装场景中，这类带规则安装位的块状构件是设备搭建里的基础连接载体。日常做设备改造时经常碰到这类需求：需要在有限的安装空间内，同时实现多个同规格元件的定位固定，还要保证构件本身的刚性、耐腐蚀性，以及和周边机架的安装适配性，这个构件的设计刚好贴合这类工程实际需求。

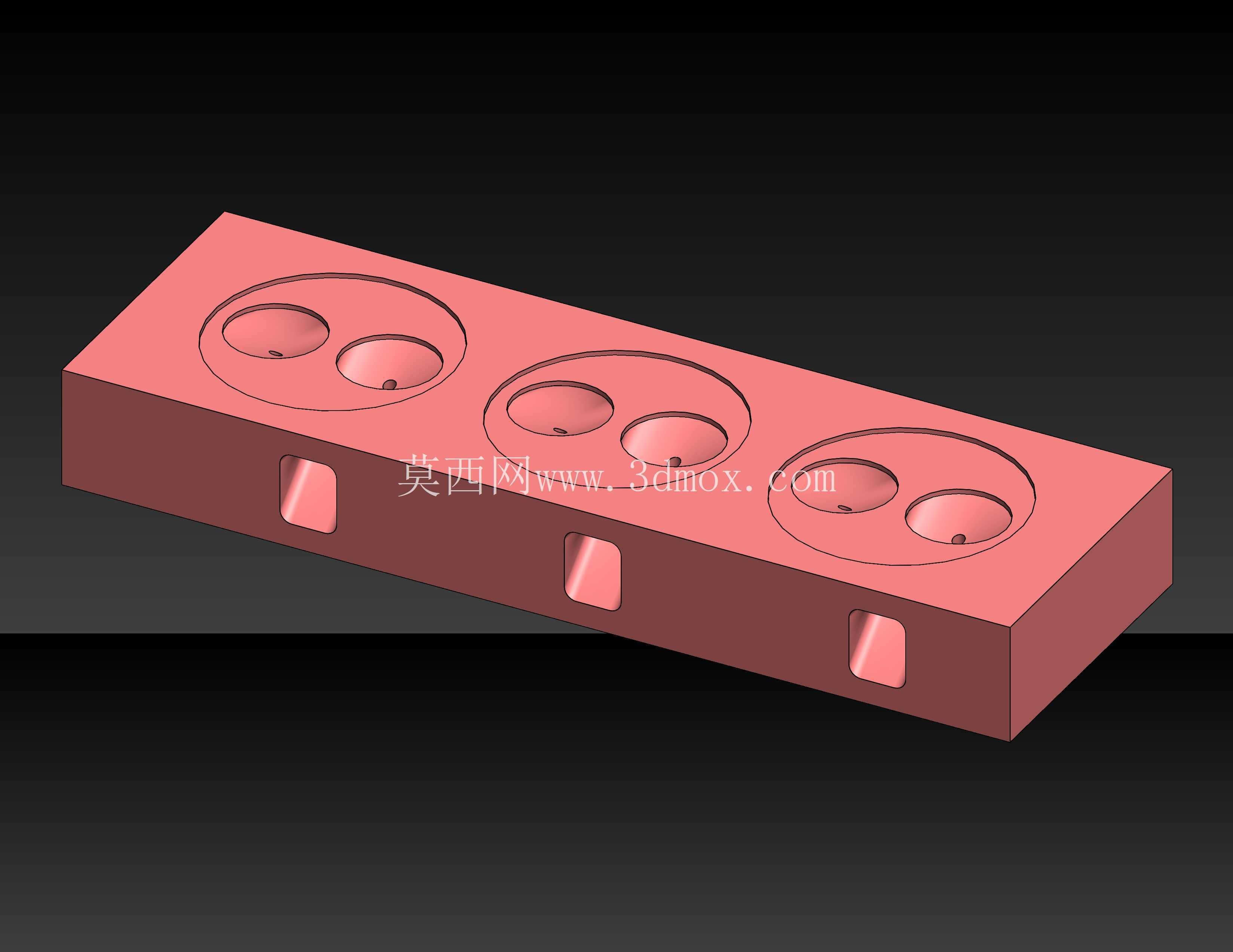

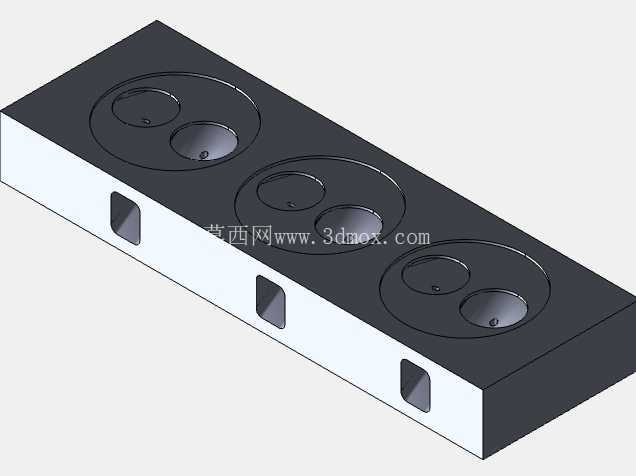

　　从结构功能来看，构件主体为长方体块状基体，上表面均匀排布三组圆形沉台安装位，每组沉台内部设置两个同轴的凹腔结构，这类结构是为了适配带圆形定位凸缘的元件，比如小型压力传感器、快插气管接头、微型气动阀或者低压接线端子，沉台的深度可以刚好容纳元件的定位凸缘，避免元件安装后突出基体表面过多，同时凹腔底部的小孔可以作为走线孔或者流体通道，满足气、电类元件的布设需求。基体侧面均匀分布三个方形凸台结构，凸台中心预留内凹的安装槽，这部分结构是用于和机架上的定位块配合，实现整个构件的快速卡装定位，不需要额外打过多的安装孔，就能限制构件在X、Y、Z三个方向的窜动，在需要频繁拆装维护的工位上，这种快装结构能大幅缩短设备停机维护的时间。

　　设计思路上，建模阶段优先采用凸台拉伸命令搭建主体基体，先确定整体的长宽高边界，再通过切割放样命令加工出上表面的圆形沉台与侧面的方形安装槽，最后用线性阵列命令完成三组安装位与三个侧凸台的批量生成，这种建模逻辑和实际机械加工的工序是完全对应的：下料铣出长方体毛坯后，先通过数控铣加工出基准面，再依次铣削各安装位的沉台、侧面的定位槽，最后做表面去毛刺处理，建模过程中预留的拔模斜度、倒角尺寸，都能直接对接后续的加工工艺，不需要二次调整模型参数。

　　尺寸与安装边界方面，这类构件的整体厚度通常根据承载的元件重量确定，常规工况下厚度控制在15-25mm区间，长度根据安装位的数量调整，三组安装位的版本长度一般在120-180mm，宽度在60-80mm，上表面圆形沉台的直径根据适配的元件规格做匹配，常见规格为20mm、25mm两种，沉台深度控制在3-5mm，刚好容纳元件的定位凸缘。侧面方形凸台的突出高度为5mm，安装槽的宽度和机架定位块的宽度做间隙配合，单边预留0.1-0.2mm的装配间隙，既保证安装时的顺畅度，又不会出现装配后松动的问题。构件的四个边角都做了R2-R3的圆角处理，避免安装时划伤操作人员，同时减少应力集中，在承受一定振动的工况下，不会因为边角的应力集中出现开裂问题。

　　材质选用上采用AISI304不锈钢，这种材质在常规工业环境下具备优秀的防锈耐腐蚀能力，不需要额外做表面喷涂处理，在食品加工、医药生产这类对卫生要求较高的场景中，也能直接使用，不会因为锈蚀产生杂质污染生产环境。构件的加工精度方面，安装位的同轴度控制在0.05mm以内，定位槽的位置度公差控制在0.1mm以内，保证多个元件安装后位置统一，不会出现错位导致的管路、线路对接不畅的问题。

　　实际应用中，这类构件可以直接作为小型阀岛的安装基座，把多个气动阀统一安装在上面，再通过侧面的凸台卡装在生产线的铝型材机架上，气路管线可以从基体底部的预留孔走线，整体布局整洁，维护时只需要把整个构件从机架上拆下，就能一次性完成所有阀件的检修，不需要逐个拆卸阀件。在低压配电的小单元接线场景中，也可以把接线端子安装在上表面的沉台内，侧面的凸台卡在配电柜的安装导轨上，实现接线模块的快速安装更换。
