带弧形槽斜向支撑机械基座结构

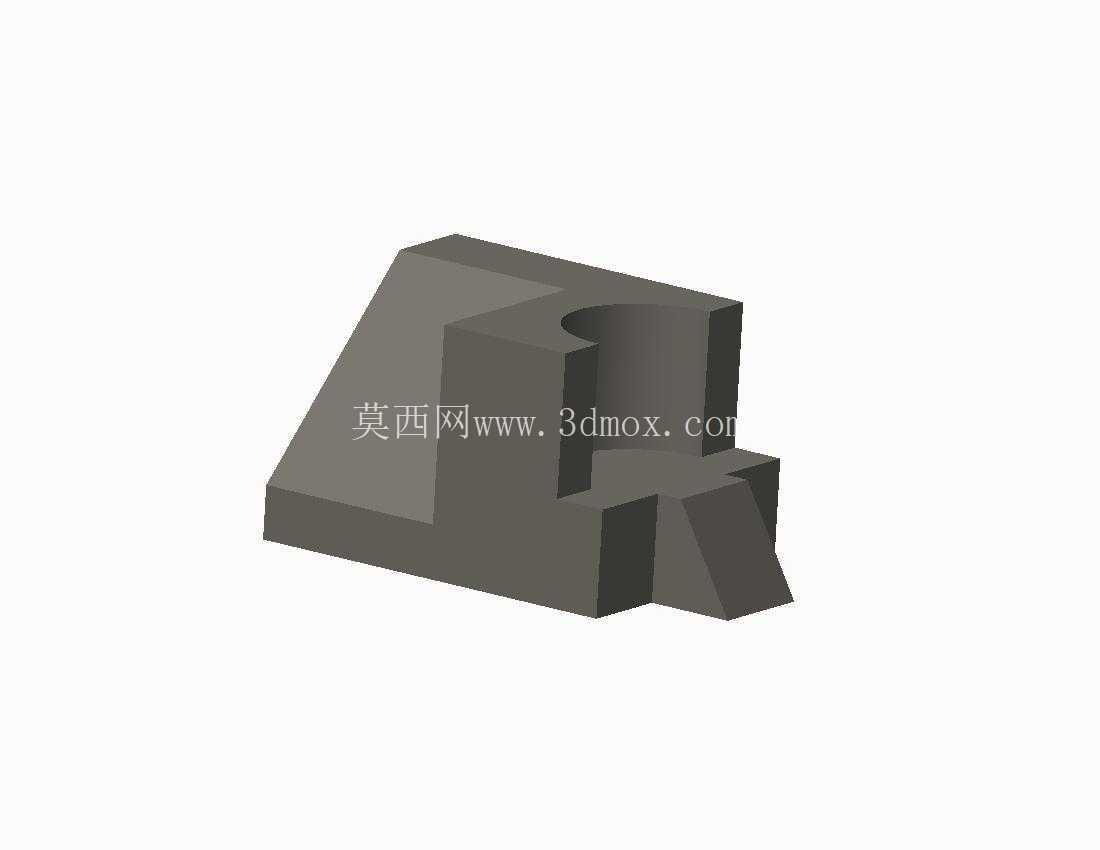

　　这类带弧形槽的斜向支撑基座，在中小型自动化装配线的工件定位工位、工装夹具的承载模块中应用十分广泛，很多需要做斜向导向定位的工装单元，都会采用这类一体铣削成型的基座结构，避免拼接结构带来的装配累计误差。从实际使用场景来看，这类基座常作为定位组件的承载基体，上方的弧形槽主要用于容纳圆柱类定位销或者铰接轴的回转空间，斜向的支撑面可以给待加工或者待装配的工件提供稳定的斜向倚靠基准，前端突出的小块凸台则是用于安装限位挡块，对工件的横向位移做硬限位约束。

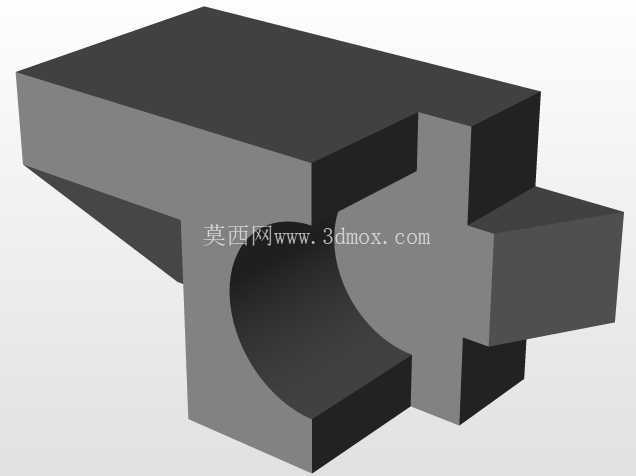

　　设计这类结构的时候，首先要考虑的是基座的整体刚性，因为这类基座往往要承受工件放置时的冲击载荷，以及工装夹紧时的侧向力，所以主体的壁厚不能过薄，从结构形态来看，主体的垂直立壁和底部安装面之间做了大斜度的加强过渡，这种过渡结构相比直角加强筋，在一体铣削加工时不需要额外的清根工序，同时能有效分散立壁承受的侧向弯矩，避免应力集中在立壁和底面的交接位置。弧形槽的位置设计在立壁的中上段，槽的深度要匹配铰接轴的直径，保证轴在槽内回转时不会和槽壁发生卡滞，同时槽的两端要做微小的倒角，去除铣削加工产生的毛刺，避免装配时刮伤轴的配合表面。

　　从安装边界来看，这类基座的底部是平整的安装面，通常会在底面加工沉头孔用于和工装底板做螺栓固定，安装时需要保证底面和工装底板的平面度公差在0.02mm以内，避免基座固定后出现倾斜，影响上方定位面的角度精度。斜向支撑面的角度公差一般控制在±0.1°，这个精度可以满足大部分普通工装的定位需求，如果是用于精密装配的工位，还需要在斜面上做研磨处理，进一步降低表面粗糙度，提升工件倚靠时的贴合度。前端的凸台高度要比主体支撑面低2-3mm，这个高度差是为了给限位挡块的安装留出调整空间，挡块可以通过腰型孔做前后微调，适配不同尺寸规格的工件定位需求。

　　在实际建模过程中，这类结构要优先采用拉伸加切除的特征组合，避免过多的曲面特征导致后续工程图导出时尺寸标注混乱，所有的棱边除了配合面需要保留锐边之外，非配合边都要做0.5mm的圆角处理，一方面是去除加工毛刺避免操作人员划伤，另一方面也能减少热处理过程中的应力集中点，降低基座淬火后出现开裂的风险。弧形槽的同轴度要和底部安装面做形位公差约束，保证铰接轴安装后，回转中心和安装面的平行度符合设计要求，避免轴转动时出现别劲的情况。另外这类基座的材料通常选用45号钢，做调质处理后硬度达到HB220-250，既有足够的强度承受载荷，也有不错的切削性能，方便后续的机加工工序，如果是用于腐蚀环境的工装，也可以更换为304不锈钢材料，相应的壁厚可以适当增加1-2mm，弥补不锈钢材料强度稍低的问题。

　　很多新手在设计这类基座的时候，容易忽略斜向支撑面和立壁交接处的圆角处理，导致加工时刀具在拐角处出现过切，或者后续使用过程中应力集中导致拐角处出现裂纹；还有的会把弧形槽的深度设计得过深，导致立壁的有效壁厚不足，承受侧向力时出现变形。实际设计时需要先核算立壁的截面惯性矩，根据承受的最大侧向载荷计算变形量，保证变形量在工装允许的精度范围内，一般这类工装基座的允许变形量不超过0.05mm，否则会影响定位精度。另外基座的整体高度要和周边的工装组件做匹配，保证工件放置后，作业面的高度符合人机工程学要求，方便操作人员进行装配或者加工操作。
